Durante a produção normal, uma válvula pneumática pode abrir e fechar centenas ou até milhares de vezes sem atrair muita atenção. A questão mais importante é o que acontece quando o fornecimento de ar ou o sistema de controle falham.
Um compressor de ar pode desligar, a tubulação pneumática pode quebrar ou vazar ou uma válvula solenóide pode perder energia elétrica. Quando isso acontece, a válvula deve fechar, abrir ou permanecer na última posição?
Um conjunto de válvula pneumática devidamente especificado deve ter uma resposta definida para a condição de falha relevante.
Dois termos comuns usados para descrever a ação da válvula pneumática são:
Ar para abrir (ATO)
Ar para Fechar (ATC)
Esses termos estão intimamente relacionados a Fail-Close (FC) e Fail-Open (FO) , mas não significam exatamente a mesma coisa. Compreender a diferença torna a seleção da válvula pneumática muito mais fácil.
Para um típico atuador pneumático de retorno por mola :
| Configuração | quando o ar é aplicado | quando o ar é perdido | Posição típica de falha |
|---|---|---|---|
| Ar para abrir (ATO) | Válvula abre | A mola fecha a válvula | Falha-fechamento (FC) |
| Ar para Fechar (ATC) | Válvula fecha | A mola abre a válvula | Falha-abertura (FO) |
A maneira mais fácil de lembrar é:
Air-to-Open: o ar abre a válvula; a perda de ar o fecha.
Ar para Fechar: o ar fecha a válvula; a perda de ar o abre.
Esta relação se aplica a um arranjo convencional de retorno por mola. A ação de falha real ainda deve ser confirmada de acordo com a configuração do atuador, o arranjo de montagem da válvula e o sistema de controle.
Uma válvula pneumática Air-to-Open (ATO) usa ar comprimido para mover a válvula em direção à posição aberta.
Em um arranjo típico de retorno por mola:
Ar aplicado → Válvula abre Ar perdido → Mola fecha a válvula
O ar comprimido trabalha contra a força interna da mola para abrir a válvula. Quando o ar é perdido, a mola retorna o atuador e move a válvula para a posição fechada.
Por esta razão, Air-to-Open é comumente associado a Fail-Close.

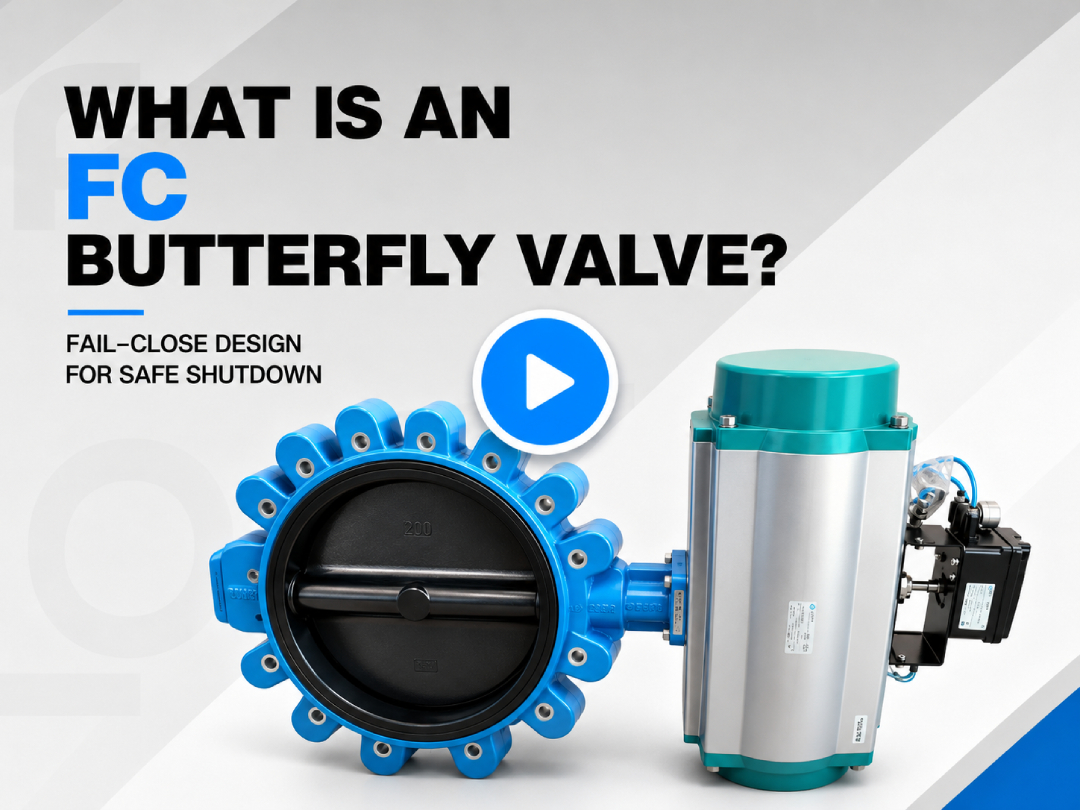

Exemplo: Ação de falha de fechamento de uma válvula borboleta pneumática
Fail-Close pode ser selecionado quando o fluxo contínuo após uma falha cria um risco maior do que interromper o fluxo.
As aplicações típicas podem incluir:
Isolamento de combustível ou gás combustível
Dosagem química
Meios tóxicos ou perigosos
Isolamento de vapor
Linhas de desligamento de emergência
Considere uma linha de abastecimento de combustível. Se o ar de instrumento ou a potência de controle forem perdidos, permitir que o combustível continue fluindo pode aumentar a gravidade de um incidente. Um atuador de retorno por mola pode, portanto, ser configurado para fechar a válvula de isolamento automaticamente.
No entanto, isso não significa que todas as válvulas que manuseiam um meio perigoso devam ser automaticamente Fail-Close. A posição de falha correta depende da função da válvula e de qual posição cria a condição mais segura para todo o processo.
Uma válvula pneumática Air-to-Close (ATC) funciona na direção oposta.
Em um arranjo típico de retorno por mola: Ar aplicado → Válvula fecha Ar perdido → Mola abre a válvula
O ar comprimido move a válvula para a posição fechada. Quando o suprimento de ar é removido, a mola retorna a válvula para a posição aberta.
Por esta razão, Air-to-Close é comumente associado a Fail-Open.

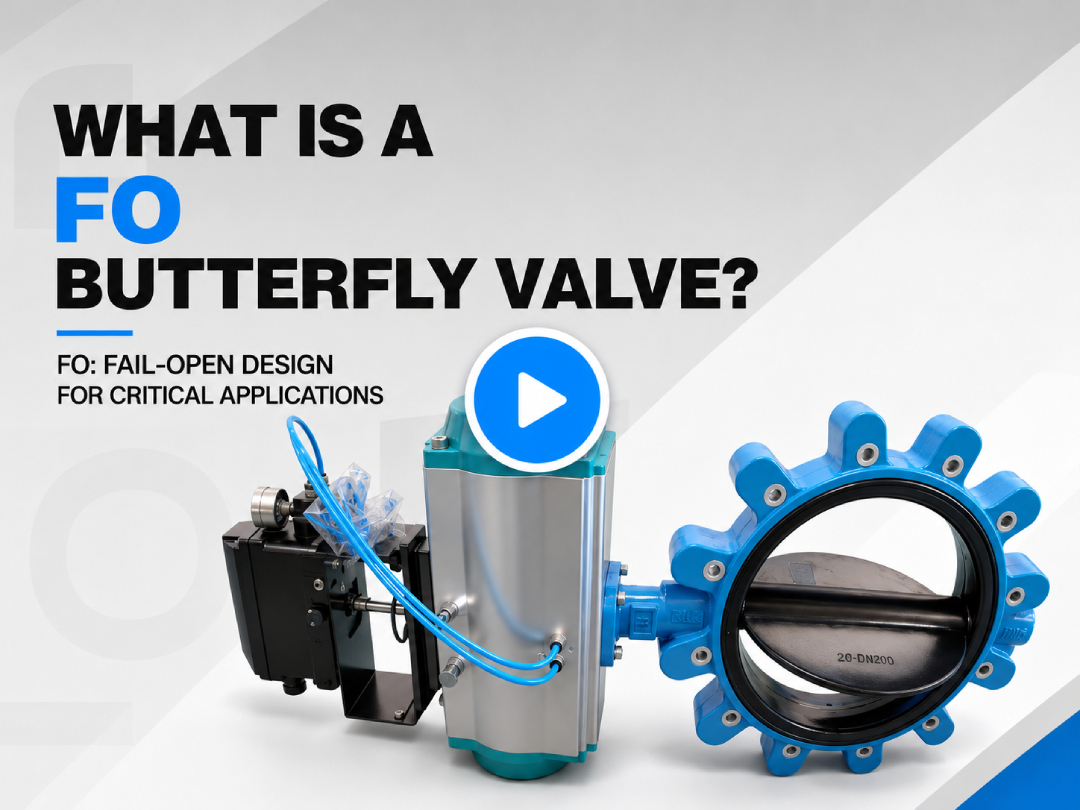

Exemplo: Ação de falha de abertura de uma válvula borboleta pneumática
Abrir uma válvula quando há perda de ar pode inicialmente parecer inseguro. Em alguns processos, entretanto, manter o fluxo é mais seguro do que interrompê-lo..
A água de resfriamento é um exemplo comum. Um reator, compressor ou outro equipamento de processo pode exigir resfriamento contínuo. Se a válvula de água de resfriamento fechar devido à perda de ar do instrumento, o aumento de temperatura resultante poderá danificar o equipamento ou criar um risco de processo mais sério.
A ação Fail-Open pode, portanto, ser considerada para:
Sistemas de água de resfriamento
Circuitos de refrigeração de equipamentos
Linhas de circulação selecionadas
Certas aplicações de ventilação
Algumas tarefas de desvio ou ventilação
Estes são exemplos e não regras universais. A posição de falha necessária deve sempre ser determinada de acordo com o processo real e os requisitos de segurança.
Ar para abrir e Ar para fechar descrevem o que a pressão pneumática faz a válvula fazer.
Fail-Open e Fail-Close descrevem a posição necessária da válvula após uma falha definida.
Uma falha definida pode envolver perda de ar de instrumento, energia elétrica ou sinal de controle, bem como uma falha na válvula solenóide.
Em um pacote completo de válvula pneumática, a ação de falha final depende, portanto, não apenas da válvula e do atuador, mas também da válvula solenóide e do arranjo de controle.
Para um sistema convencional de retorno por mola:
ATO → normalmente FC
ATC → normalmente FO
A ação de falha necessária sempre deve ser confirmada quando o pacote completo de válvulas for selecionado.

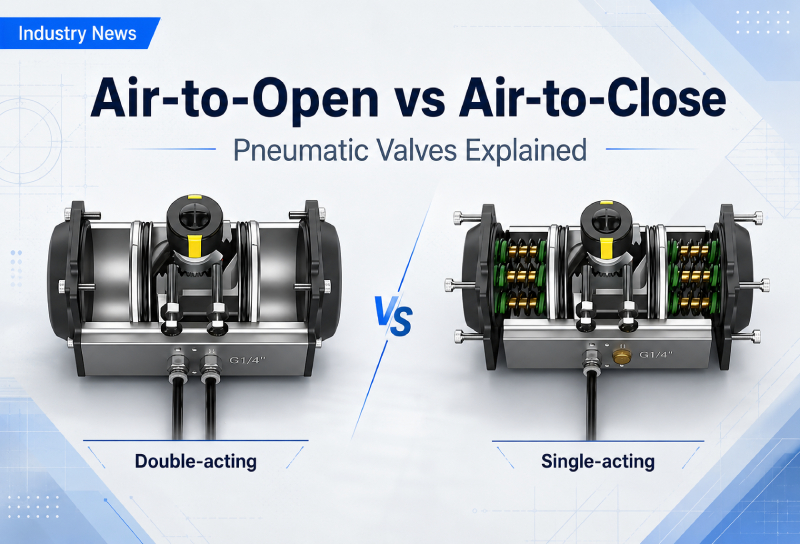

Um atuador de retorno por mola , também chamado de atuador pneumático de ação simples , usa ar comprimido em uma direção e força de mola na outra.
Como a mola armazena energia mecânica, ela pode mover a válvula para uma posição predeterminada quando há perda de ar. Dependendo da configuração, um atuador com retorno por mola pode ser projetado para:
Falha-fechamento
Falha na abertura
Um atuador pneumático de dupla ação utiliza ar comprimido para abrir e fechar. Como um atuador padrão de dupla ação normalmente não possui mola de retorno, a perda completa de ar não conduz automaticamente a válvula para uma posição aberta ou fechada predeterminada.
Se um projeto exigir uma posição de emergência definida, o atuador e o sistema de controle pneumático deverão ser selecionados adequadamente.

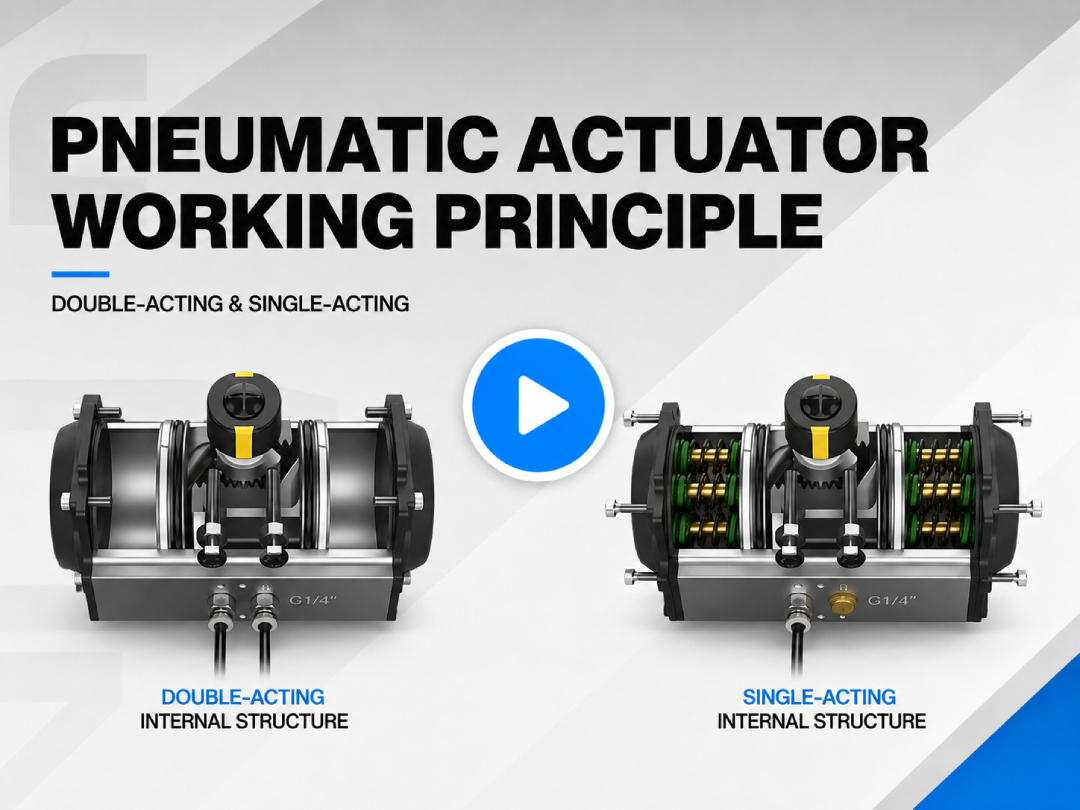

Quer ver a diferença visualmente? Assista ao nosso vídeo: Atuadores pneumáticos de ação simples versus ação dupla.
Outro mal-entendido comum é que uma válvula Fail-Close deve fornecer vazamento zero.
Estes são dois requisitos diferentes.
Fail-Close descreve a posição para a qual o atuador move a válvula após uma falha definida. Ele não define o quão firmemente a válvula veda quando atinge a posição fechada.
O desempenho real do fechamento depende do projeto da válvula e da sede, do material da sede, da pressão diferencial, da temperatura operacional, da condição da sede e do torque disponível do atuador.
A necessária posição de falha e o desempenho de fechamento devem, portanto, ser considerados separadamente ao selecionar uma válvula.
A seleção pode começar com uma pergunta simples:
Se a válvula perder ar ou controle, qual posição cria a condição mais segura para o processo?
Se o fluxo contínuo criar um risco maior, o Fail-Close pode ser apropriado.
Se o fluxo interrompido criar um risco maior, o Fail-Open pode ser apropriado.
Por exemplo:
Isolamento de combustível → frequentemente Fail-Close
O fluxo contínuo de combustível pode aumentar o risco após uma falha do sistema.
Fornecimento de água de resfriamento → pode ser Fail-Open
A interrupção do fluxo de resfriamento pode resultar no superaquecimento do equipamento.
Os engenheiros também devem considerar o meio do processo, a pressão, a temperatura, a pressão diferencial, a filosofia de desligamento de emergência, a velocidade operacional necessária e as consequências do fluxo contínuo e interrompido.
Não existe posição de falha que seja universalmente mais segura.
A posição de falha correta é aquela que cria a condição de processo mais segura durante a falha definida.
Selecionar uma válvula pneumática não precisa ser complicado.
Se você não tiver certeza se sua aplicação requer operação Ar para Abrir, Ar para Fechar, Fail-Open ou Fail-Close, forneça-nos suas condições operacionais básicas:
Meio de processo
Tipo e tamanho da válvula
Pressão de trabalho
Temperatura operacional
Pressão de ar disponível
Posição de falha necessária, se conhecida
Se alguma informação não estiver disponível, tudo bem.
Os engenheiros da SLVCN podem revisar suas condições operacionais e ajudar a recomendar uma configuração adequada de válvula, atuador e acessórios.
Fornecemos válvulas de esfera pneumáticas, , válvulas borboleta pneumáticas e pacotes de atuadores pneumáticos para uma ampla gama de aplicações industriais.
Ar para abrir e Ar para fechar descrevem a direção na qual a pressão pneumática move uma válvula.
Para um atuador pneumático convencional com retorno por mola:
Ar para abrir → normalmente falha no fechamento
Ar para fechar → normalmente falha na abertura
A posição de falha correta depende de qual posição da válvula cria a condição mais segura em caso de perda de ar ou de controle.
Se você não tiver certeza de qual configuração é adequada para sua aplicação, envie-nos seu meio, tamanho da válvula, pressão, temperatura e pressão de ar disponível. Nossos engenheiros podem ajudá-lo a selecionar uma configuração adequada de válvula pneumática e atuador.
