Materiais Gerais e Condições para Valas Válvulas

Resistência ao óleo de borracha sintética, resistência à temperatura, resistência à corrosão e outro desempenho abrangente melhor que a borracha natural. Temperatura de operação de borracha sintética geral T ≤ 150 ℃, borracha natural t ≤ 60 ℃, borracha para pressão nominal PN ≤ 1MPA Válvula global, válvula de porta, válvula de diafragma, válvula de borboleta, válvula de retenção, válvula de pinça e outras vedas de válvula.

O nylon possui um pequeno coeficiente de atrito, boa resistência à corrosão, etc. O nylon é usado para válvulas de esferas, válvulas globais, etc. com temperatura t ≤ 90 ℃ e pressão nominal pn ≤ 32MPa.

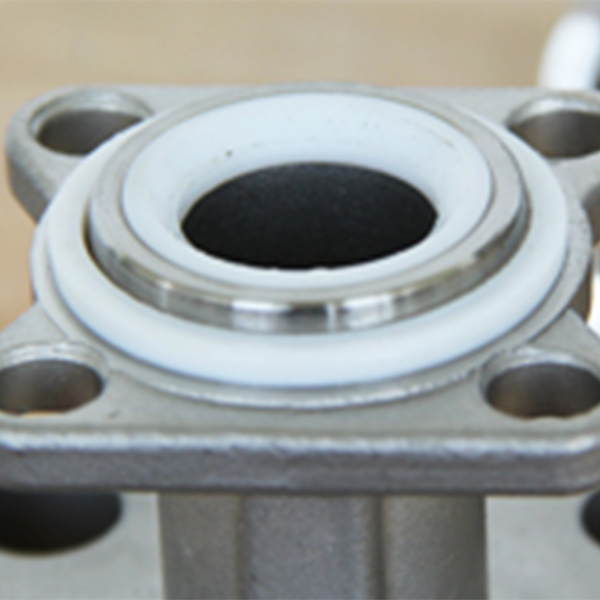

O PTFE é usado para válvulas globais, válvulas de porta, válvulas de esferas, etc. com temperatura t ≤ 232 ℃ e pressão nominal pn ≤ 6,4MPa.

Ferro fundido para a temperatura t ≤ 100 ℃, pressão nominal PN ≤ 1,6MPA, válvulas de porta de gás e óleo, válvulas globais, válvulas de plugue, etc.

Liga pasteurizada para temperatura t -70 ~ 150 ℃, a pressão nominal Pn ≤ 2,5MPa Válvula globo de amônia.

Os materiais de liga de cobre comumente usados ​​são 6-6-3 de bronze de estanho e 58-2-2 de latão de manganês. Resistência ao desgaste da liga de cobre, adequada para temperatura t ≤ 200 ℃, a pressão nominal Pn ≤ 1,6MPa água e vapor, comumente usados ​​em válvulas de porta, válvulas globais, válvulas de verificação, válvulas de plug, etc.

Os graus de aço inoxidável cromo comumente usados ​​são 2CR13, 3CR13, com temperamento, boa resistência à corrosão. Comumente usado na temperatura t ≤ 450 ℃, pressão nominal pn ≤ 32mpa água, vapor e óleo e outros meios na válvula.

O aço inoxidável de cromo-nickel-titanium comumente usava grau 1CR18NI9TI, sua resistência à corrosão, resistência à erosão e desempenho de resistência ao calor são bons. Adequado para a temperatura t ≤ 600 ℃, pressão nominal PN ≤ 6,4MPa de vapor, ácido nítrico e outros meios, usados ​​em válvulas globais, válvulas de esferas, etc.

O aço de nitragem comumente usado no grau é 38crMoala, por tratamento de tratamento, possui boa resistência à corrosão e anti-sufrupção. Comumente usado na temperatura t ≤ 540 ℃, a pressão nominal PN ≤ 10MPa válvula da porta da usina.

Boron borão do material do corpo ou do corpo da válvula, a superfície de vedação processada diretamente e, em seguida, o tratamento da superfície da superfície, a resistência ao desgaste da superfície é muito boa. Usado para a válvula de drenagem da usina.
