Ao selecionar uma válvula automatizada para um sistema de tubulação industrial, muitos engenheiros e compradores comparam válvulas borboleta pneumáticas e válvulas esféricas pneumáticas.
Ambas as válvulas utilizam operação de um quarto de volta e podem ser equipadas com atuadores pneumáticos para controle liga/desliga automático. No entanto, seus diferentes designs os tornam adequados para diferentes aplicações.
A seleção correta da válvula depende de vários fatores, incluindo:
Desempenho de desligamento necessário
Tamanho do pipeline
Pressão e temperatura de trabalho
Meio de processo
Espaço de instalação
Requisitos de segurança
Custo total do projeto
Uma válvula de esfera pneumática é frequentemente selecionada quando o isolamento confiável e o desempenho de fechamento são as principais prioridades, enquanto uma válvula borboleta pneumática é frequentemente preferida para tubulações de grande diâmetro, onde o design compacto, menor peso e eficiência de custos são importantes.
| Recurso | Válvula de esfera pneumática | Válvula Borboleta Pneumática |
| Elemento de fechamento | Esfera giratória com furo | Disco giratório dentro do corpo da válvula |
| Vantagem Principal | Desligamento e isolamento confiáveis | Estrutura compacta e eficiência de grande porte |
| Caminho de Fluxo | Caminho de fluxo direto quando totalmente aberto | O disco permanece dentro do caminho do fluxo |
| Melhor para | Aplicações críticas de isolamento | Sistemas de controle de fluxo de grande diâmetro |
| Aplicações Típicas | Sistemas de petróleo, gás, químicos e processos | Tratamento de água, HVAC, água de resfriamento e sistemas utilitários |
Não existe válvula universalmente melhor. A seleção correta depende das condições operacionais reais e dos requisitos da aplicação.
Tanto as válvulas esféricas pneumáticas quanto as válvulas borboleta pneumáticas são válvulas de um quarto de volta, o que significa que o atuador gira o elemento da válvula aproximadamente 90 graus entre as posições aberta e fechada.
Uma válvula de esfera pneumática usa uma esfera rotativa com uma passagem de fluxo pelo centro. Quando totalmente aberta, a passagem se alinha com a tubulação, criando um caminho de fluxo relativamente direto.

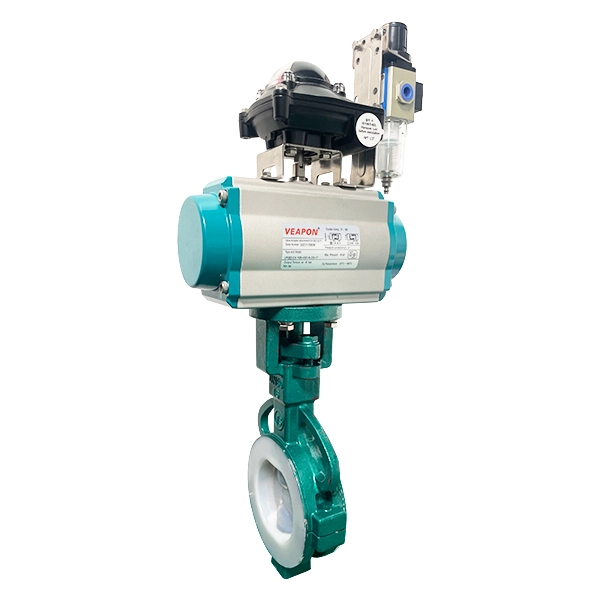

Uma válvula borboleta pneumática usa um disco giratório montado em um eixo. O disco controla o fluxo alterando sua posição dentro da tubulação.
Devido a esses designs diferentes, as válvulas esfera e as válvulas borboleta oferecem diferentes vantagens em aplicações industriais.
Uma válvula de esfera pneumática é frequentemente selecionada quando o isolamento confiável e o desempenho de fechamento são importantes.
As válvulas de esfera são comumente usadas em aplicações onde a prevenção de vazamentos indesejados é uma consideração importante.
As aplicações típicas incluem:
Sistemas de gás natural
Tubulações de combustível
Processamento químico
Sistemas de gás industriais
Linhas de isolamento de processo
Quando totalmente abertas, muitas válvulas esfera proporcionam uma passagem de fluxo relativamente desobstruída.
Isto pode ajudar a reduzir a perda de pressão e torna as válvulas de esfera adequadas para aplicações onde a eficiência do fluxo é importante.
Para meios de processo valiosos, perigosos ou sensíveis, o desempenho de desligamento confiável costuma ser um fator chave de seleção. Contudo, a escolha final da válvula deve sempre considerar a pressão, a temperatura, a compatibilidade do meio e o material da sede.
Uma válvula borboleta pneumática é frequentemente selecionada quando o tamanho da tubulação, o espaço de instalação e a eficiência de custos são fatores importantes.
À medida que o tamanho da tubulação aumenta, o tamanho e o peso de uma válvula de esfera podem aumentar significativamente devido ao seu design de esfera esférica maior.
Uma válvula borboleta utiliza um disco giratório, permitindo uma estrutura mais compacta e leve.
Para aplicações de grande diâmetro, como:
Sistemas de água de resfriamento
Estações de tratamento de água
Sistemas HVAC
Sistemas de ventilação
Tubulações de utilidades industriais
as válvulas borboleta pneumáticas costumam ser uma solução prática.
As válvulas borboleta geralmente têm uma dimensão face a face mais curta e peso menor em comparação com muitos outros designs de válvula.
Isto pode simplificar a instalação e reduzir os requisitos de suporte.
Para tamanhos grandes, as válvulas borboleta geralmente oferecem vantagens em:
Menor consumo de materiais
Transporte mais fácil
Custo de instalação reduzido
Menor custo geral do projeto
Não necessariamente.
Embora as válvulas borboleta tenham vantagens claras em aplicações de grande diâmetro, a seleção da válvula não deve ser baseada apenas no tamanho.
Por exemplo, grandes oleodutos que transportam:
Gás natural
Produtos petroquímicos
Produtos químicos perigosos
ainda pode exigir válvulas de esfera.
Nessas aplicações, o desempenho do desligamento, os requisitos de segurança e a confiabilidade operacional podem ser mais importantes do que o custo inicial do equipamento.
A melhor escolha de válvula depende de todos os requisitos do processo.
| Fator de seleção | Considere válvula de esfera pneumática quando | Considere a válvula borboleta pneumática quando |
| Requisito de desligamento | Isolamento confiável e menor risco de vazamento são prioridades | Isolamento geral e controle de fluxo são necessários |
| Tamanho do pipeline | Tamanhos pequenos e médios são comuns | Tubulações de grande diâmetro exigem design compacto |
| Meio de Processo | Gás, petróleo, produtos químicos ou meios de processos críticos | Água, ar, serviços públicos e industriais em geral |
| Espaço de instalação | O espaço está disponível | A instalação compacta é importante |
| Consideração de custo | Desempenho e confiabilidade são as principais prioridades | A redução de peso e a eficiência de custos são importantes |
A seleção final da válvula também deve considerar:
Pressão de trabalho
Temperatura operacional
Compatibilidade de materiais
Material do assento
Frequência operacional
Requisitos de automação
Escolher entre uma válvula borboleta pneumática e uma válvula esférica pneumática não precisa ser complicado.
Forneça as informações básicas do seu aplicativo:
Meio de processo
Tamanho da válvula
Pressão de trabalho
Temperatura operacional
Modo de controle necessário
Requisitos de instalação
Se você não tiver certeza de qual tipo de válvula é adequado, tudo bem.
Os engenheiros da SLVCN podem revisar suas condições operacionais e recomendar uma configuração adequada de válvula, atuador e acessórios.
Nós fornecemos:
Válvulas de esfera pneumáticas
Válvulas Borboleta Pneumáticas
Atuadores Pneumáticos
para aplicações industriais, incluindo processamento químico, tratamento de água, petróleo e gás, HVAC e sistemas de automação em geral.
