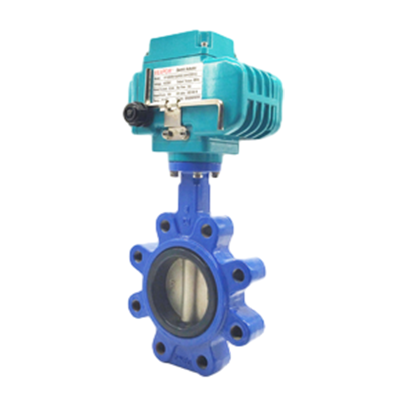

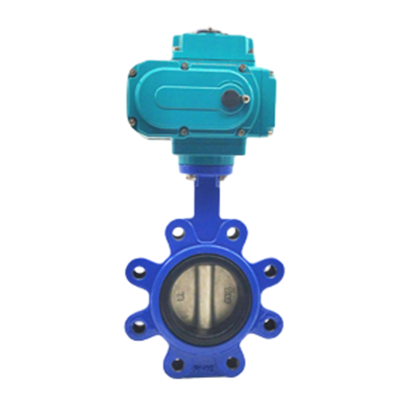

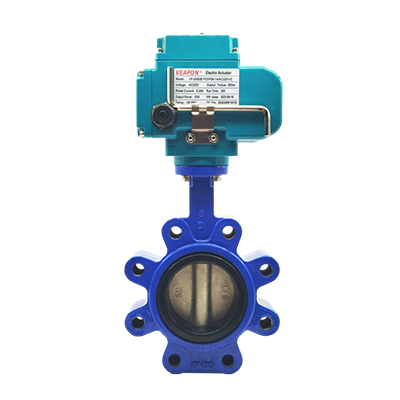

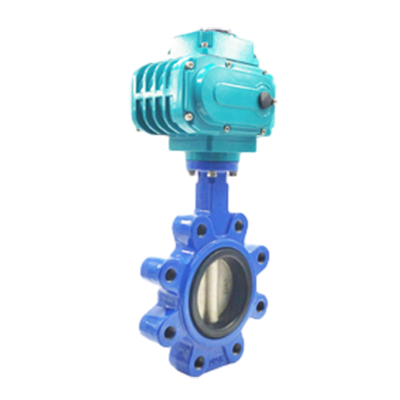

Válvula de borboleta elétrica

'Válvula de borboleta com banco macia do tipo elétrico' significa uma válvula borboleta com sede macio com um atuador elétrico. É usado para o controle on-off da água e outras mídias compatíveis com os materiais de construção. Eles giram 90 graus (quarto de volta) de totalmente aberto para totalmente fechado. Enquanto eles normalmente operam mais lentamente do que as válvulas com um atuador pneumático, geralmente é o caso de a eletricidade estar disponível e o ar comprimido não.

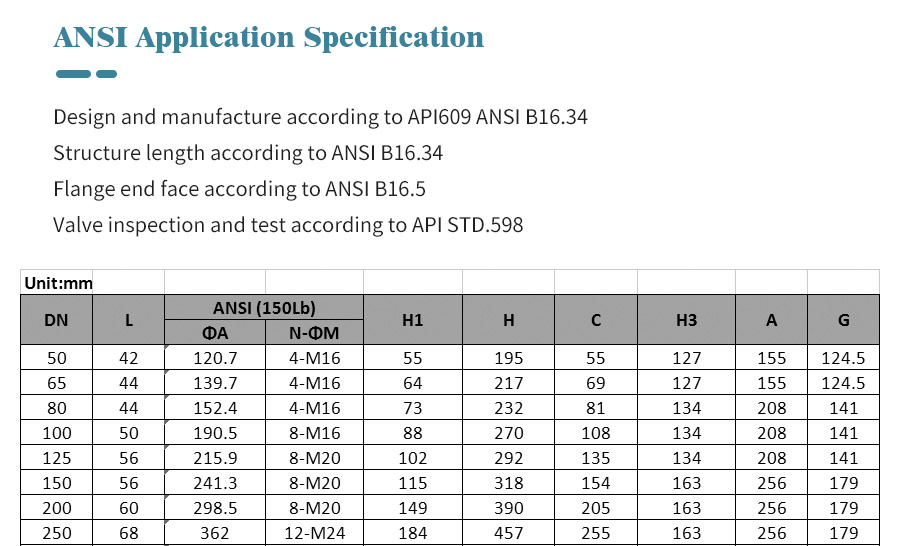

A válvula de estilo de lug é montada entre os flanges de tubo ANSI/ ASME Classe 125/150 fornecidos pelo cliente. A unidade padrão é de potência e poder para fechar, permanece na última posição conhecida com perda de energia. Após o recebimento de um sinal de tensão contínua, o motor é executado e por meio de uma transmissão de engrenagem de auto-bloqueio de metal gira o disco de um quarto de volta. O motor é interrompido automaticamente por cames internos que atingem interruptores de limite nas posições abertas e fechadas. Ao receber um sinal contínuo de reversão, o motor gira na direção oposta, revertendo a posição da válvula.

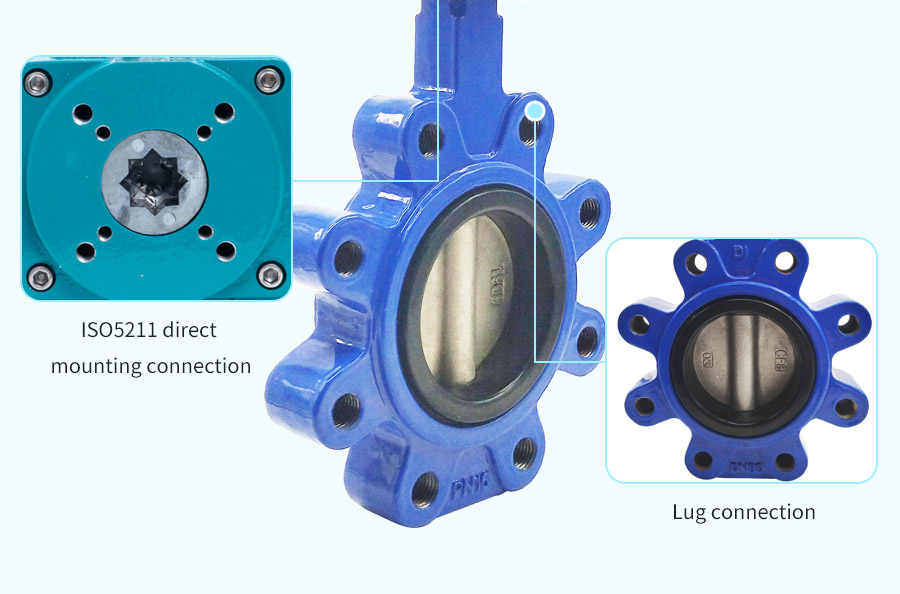

A válvula é montada direta ao atuador usando o bloco de montagem ISO5211 do padrão internacional. O design de motor/carcaça integral exclusivo e acidentado oferece maior torque em um pacote muito pequeno. Sede da linha de ondas especiais e forma de disco, reduz o torque necessário e estende a vida útil da válvula. O disco metálico usinado por precisão com a construção de haste de duas peças (eixo) aumenta a capacidade de fluxo da válvula e reduz a turbulência. O caule utiliza rolamentos de PTFE/grafite com vedações de anel V, impedindo o vazamento.

Os atuadores com aquecedor anti-condensação são padrão e ajudarão a proteger o atuador contra danos causados ​​pela condensação. Dois interruptores de limite auxiliares são fornecidos para confirmar a válvula aberta e a posição fechada.

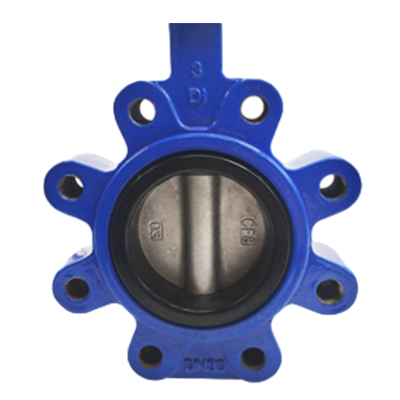

Recursos padrão da válvula de borboleta

·  Corpo de ferro dúctil robusto com revestimento de proteção epóxi/epóxi/pur.

·  Disco de aço inoxidável usinado por precisão

·  O design exclusivo da sede da linha de onda reduz o torque e estende a vida útil do selo

·  Rolamentos de haste de PTFE/grafite com vedações de anel V

·  A construção de haste/disco de duas peças aumenta o fluxo e reduz a turbulência

· Atuador ISO5211 padrão para montagem direta da válvula

· Sedas de flange à prova de vazamentos incluídas como parte do assento da válvula

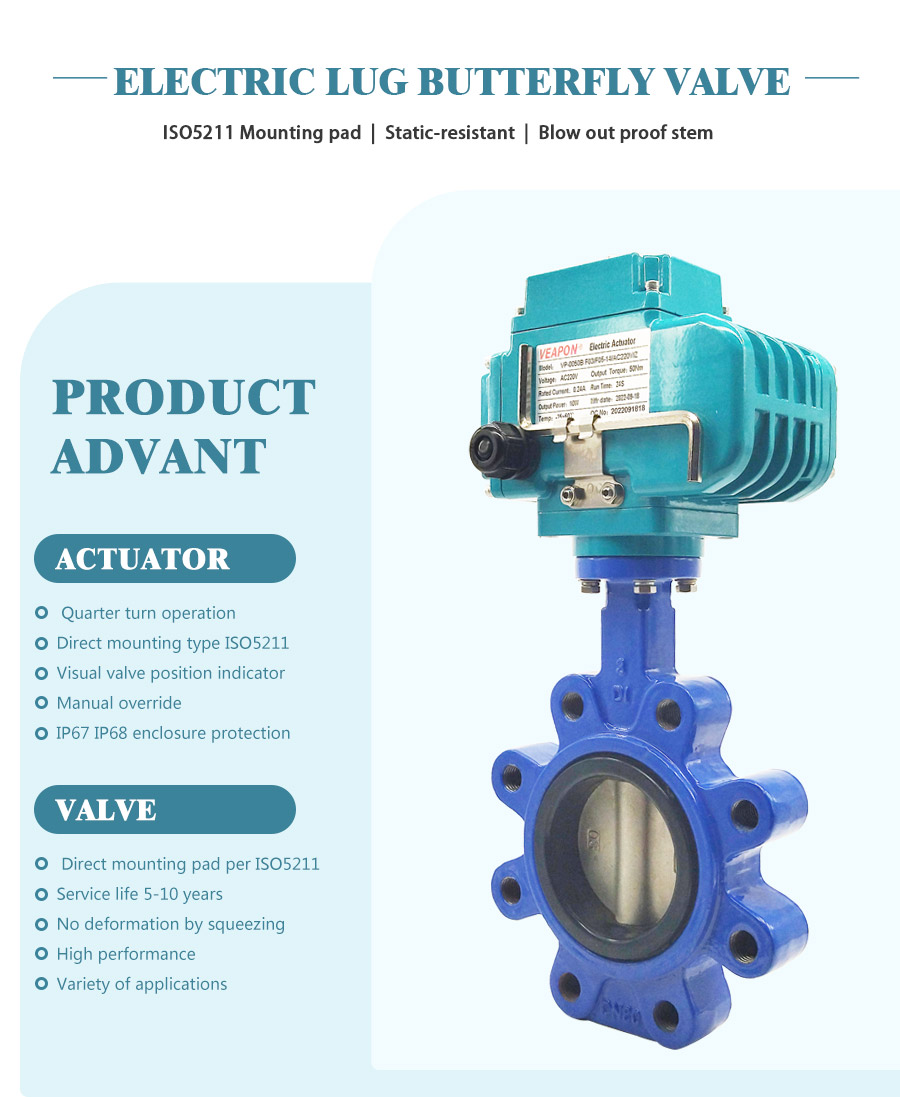

Recursos padrão do atuador elétrico

· Operação de turno de trimestre com limites mecânicos

·  Caixa de liga de alumínio à prova de alumínio do tipo robusta

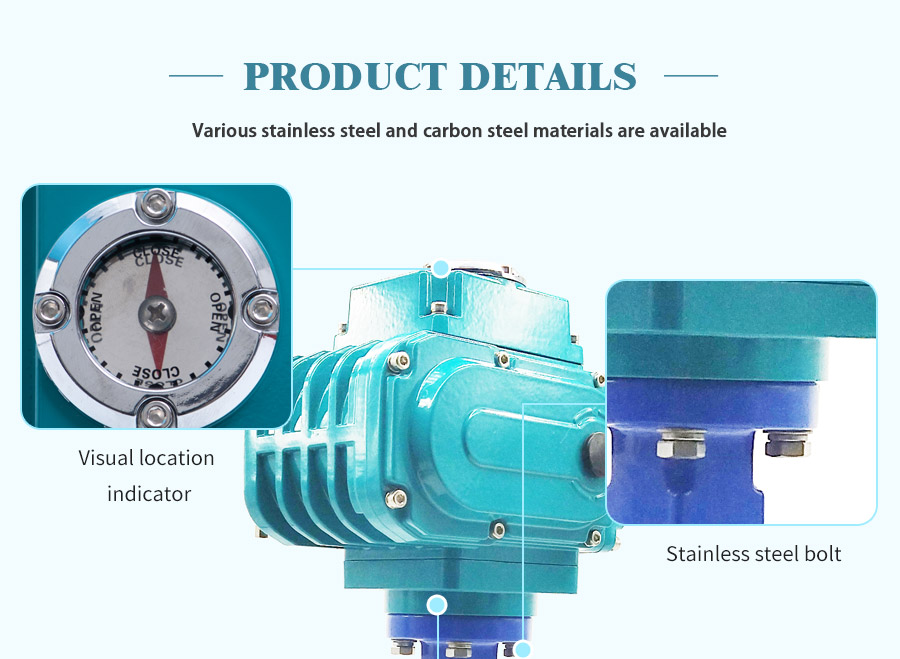

·  Indicador de posição da válvula visual

·  Substituição manual

·  Motor de serviço pesado com proteção contra sobrecarga

·  Aquecedor anti-condensação controlado termotaticamente

·  Dois interruptores de limite auxiliares para confirmar a posição da válvula

·  Auto-bloqueio de toda a unidade de engrenagem de metal, nenhum freio adicional necessário

·  CE Marca
