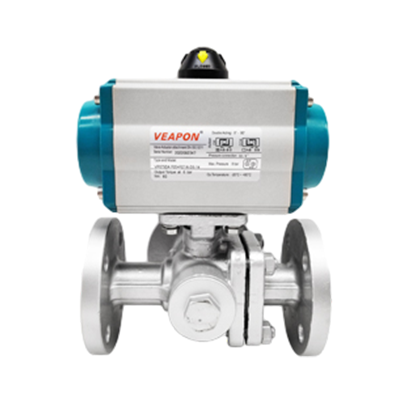

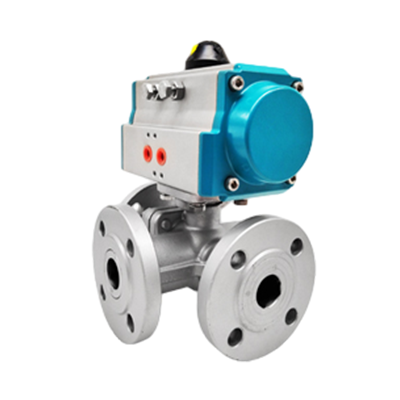

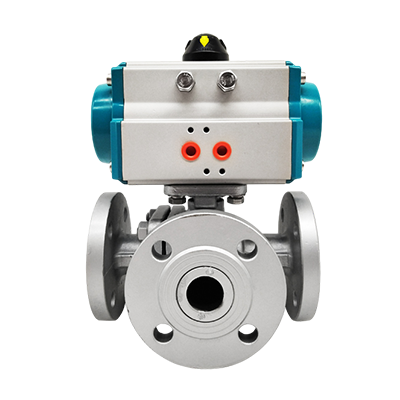

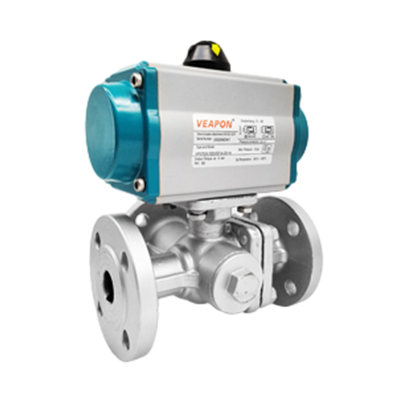

Válvula de esfera flangeada de 3 vias pneumática

O que é válvula de esfera flangeada de 3 vias pneumática?

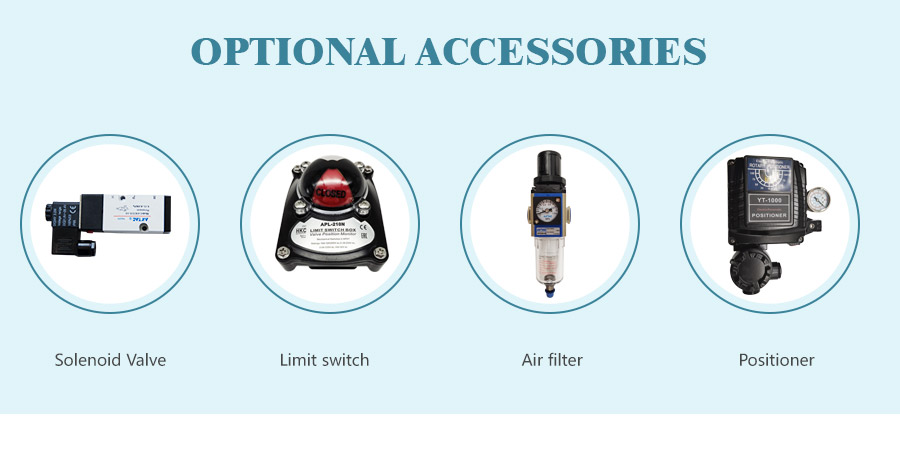

'Válvula de esfera flangeada pneumática de 3 vias ' significa uma válvula de esfera flangeada de três vias regular com um atuador pneumático. As válvulas pneumáticas são projetadas para abertura rápida e fechamento. Uma combinação bem projetada de um poderoso atuador pneumático, equipado com nossa válvula de esfera de alto desempenho e alto desempenho. A válvula é composta por assentos PTFE ou PPL. O atuador pneumático oferece opções únicas (falhas fechadas ou abertas) ou opções de atuação dupla. Atuadores de ação dupla usam um sinal de pressão de ar (80-120 psi) para abrir e fechar a válvula. Os atuadores de atuação única (retorno da mola) usam um sinal de pressão de ar (80-120 psi) para abrir e nas molas para fechar a válvula. A válvula falhará fechada após a perda do sinal do ar. Eles giram 90 graus (quarto de volta) de totalmente aberto para totalmente fechado.  Dimensionado em suprimento de ar piloto de 5,5 bar com 30% de fator de segurança adicionado. Esta unidade oferece uma combinação excepcional, que oferece operação sem problemas, juntamente com o alto desempenho. Oferecemos essa válvula em aço inoxidável com várias permutações de assento e muitos acessórios que podem ser montados no atuador, como caixas de interruptor, solenóides, posicionadores e válvulas de redução de pressão de filtro.

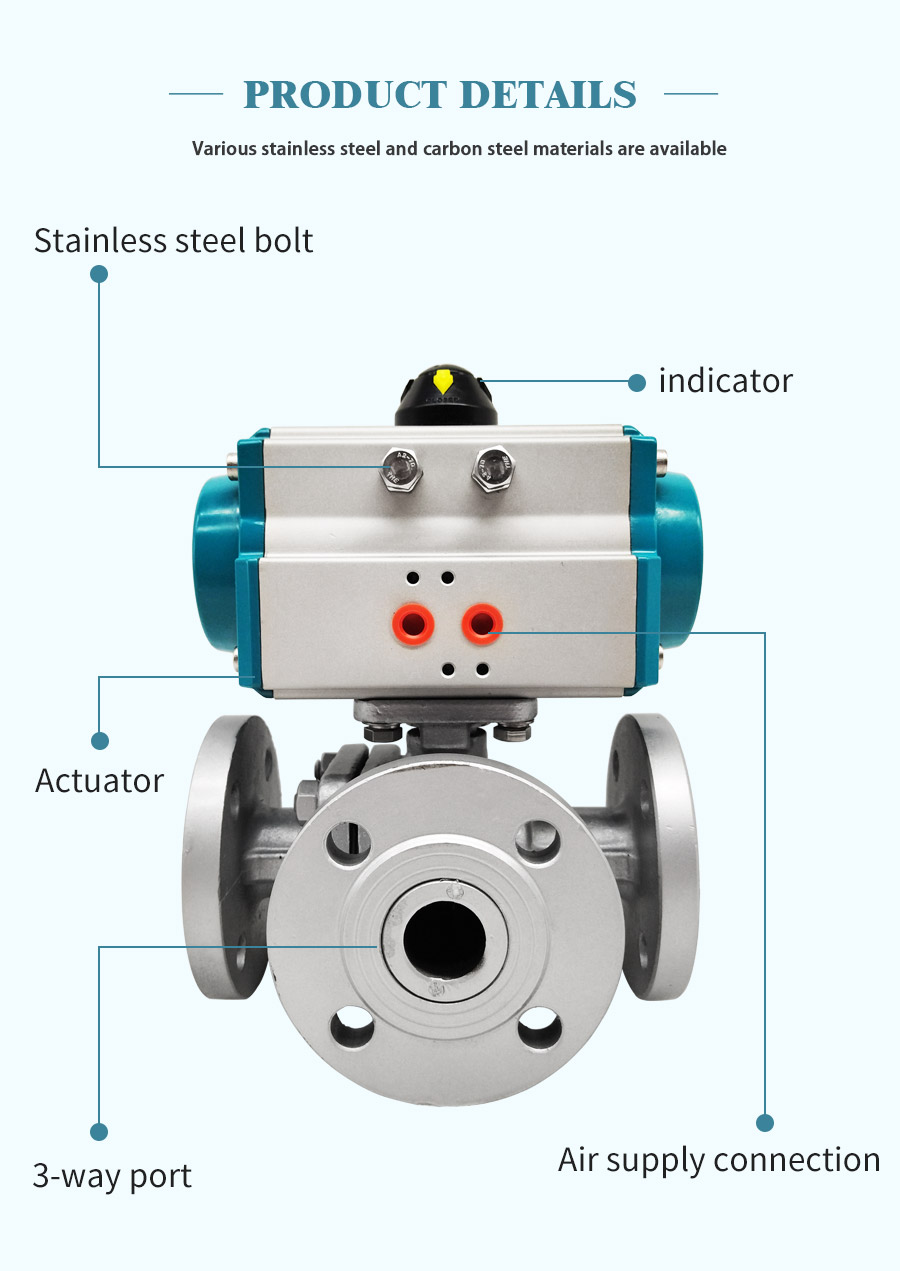

Detalhes do produto:

1 、 Verniz assado: os vernizes são todos assados ​​nas duas extremidades do cilindro e no corpo da válvula, o que não é fácil de retirar e com aparência fina.

2 、 parafuso SS304: Os parafusos do corpo do cilindro são feitos de aço inoxidável. Funda de mão -de -obra, qualidade garantida.

3 、 Material de aço inoxidável: o material do corpo da válvula é de aço inoxidável, não é fácil de vazar, bom desempenho de vedação e torque de comutação mais leve.

4 、 Anel de vedação: selo japonês Jajin Ptfe, vedação forte, torque leve.

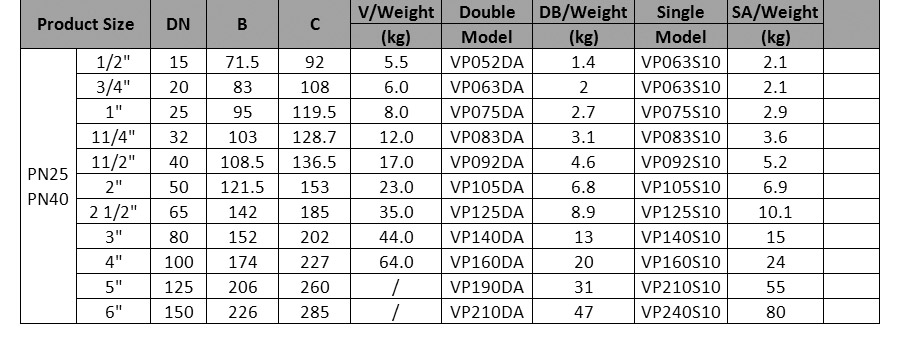

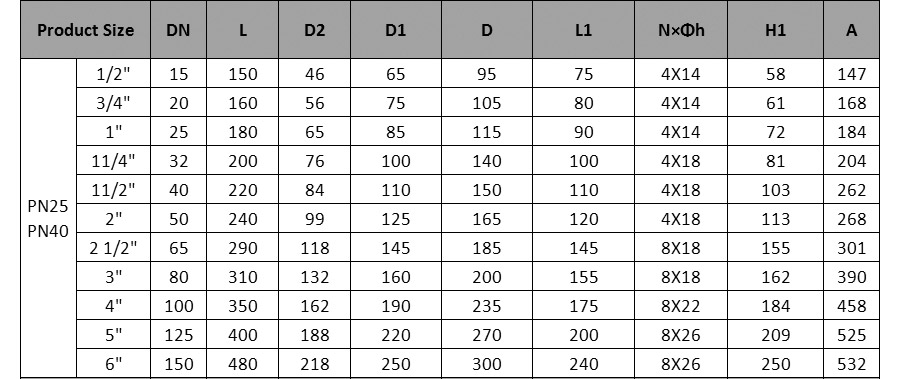

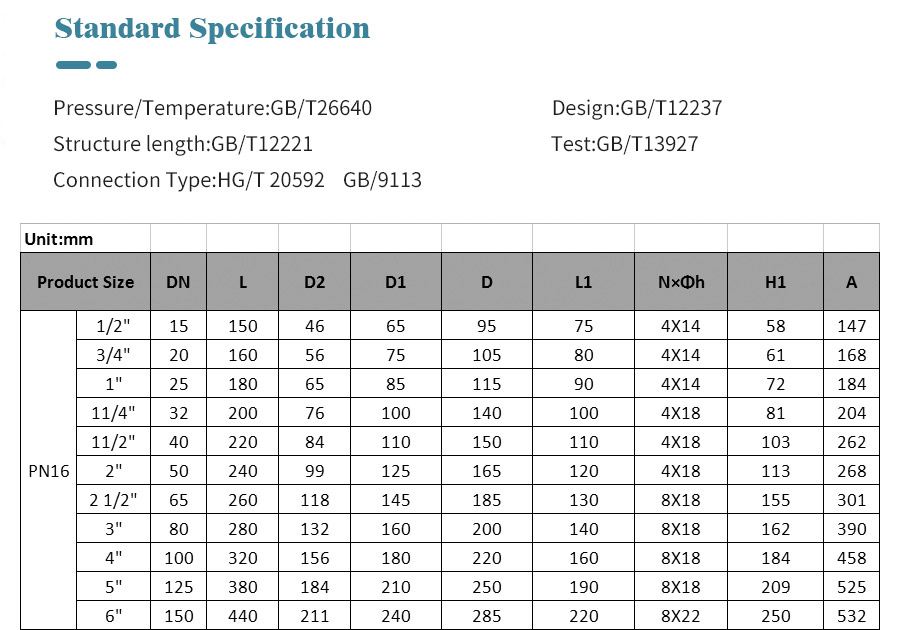

Parâmetros básicos para válvula de esfera flangeada pneumática de 3 vias:

Atuador pneumático: acitação dupla, atuação única (retorno da primavera),

Ângulo de rotação: tipo padrão (0 ° -90 °) ± 5 °

Diâmetro nominal: DN15-DN200 (1/2 '-8 ')

Pressão nominal: PN16, PN25, PN40

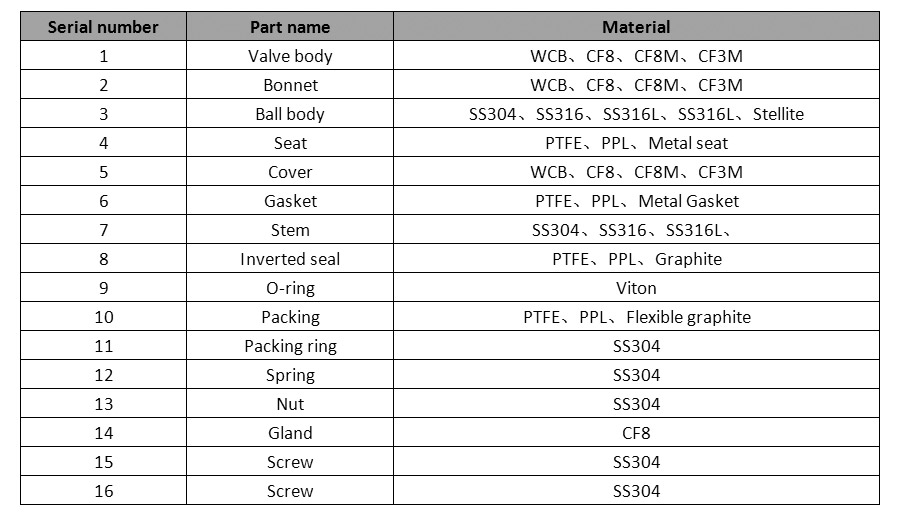

Material da válvula e bola: CF8, CF8M, CF3M, WCB, 2205

Material de vedação: PTFE, RPTFE, PPL

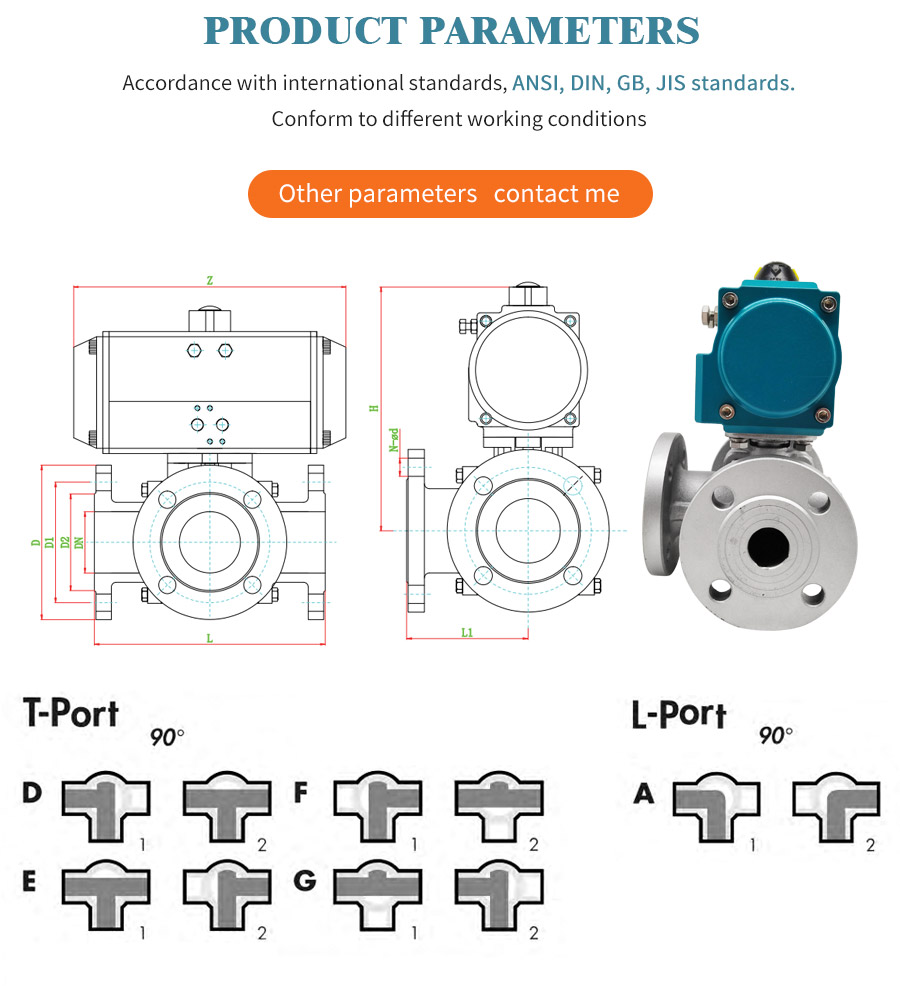

Nota: Existem porta do tipo T e porta do tipo L para a válvula de esfera de três vias

T PORT: Pode fazer com que o três pipeline ortogonal se conectasse e corte a terceira porta, desempenhando o papel de desvio e confluência.

L PORT: Só pode fazer com que o dois  pipeline ortogonal se conectasse e não possa manter o terceiro pipeline conectado, desempenhando apenas o papel de desvio.

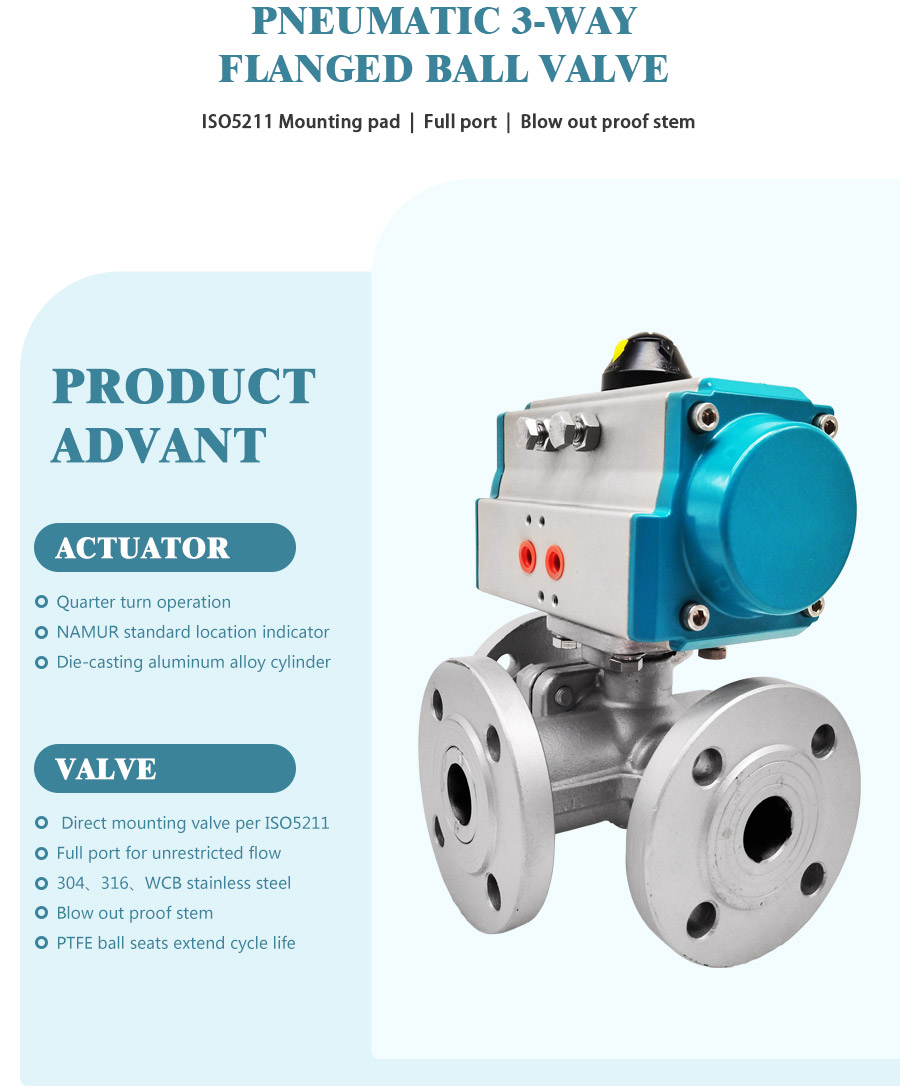

Recursos padrão da válvula de esfera:

• Porta completa para fluxo irrestrito

• 316 corpo de aço inoxidável, bola e haste

• Haste de prova de sopro

• Os assentos da bola RTFE prolongam a vida útil do ciclo

• Projeto Triple RTFE/Viton Stem Seal, carregado ao vivo e ajustável

• ISO5211 Montagem direta

• Design antiestático

Recursos padrão do atuador pneumático:

• Vida de ciclo estendido (1 milhão de ciclos)

• Track rack e design de pinhão

• Indicador de posição da válvula altamente visível

• Ar piloto seco ou lubrificado

• Fábrica lubrificada para a vida normal

• Corpo de alumínio anodizado com tampas finais revestidas com epóxi-poliestor

• Namur & ISO5211 Pad
