Estudo de caso: Soluções de válvula para um sistema de tratamento de água salgada para cultivo de salmão no Japão

Para linhas de processo metálicas selecionadas, foram fornecidas válvulas borboleta pneumáticas Duplex 2205 , com corpo e disco fabricados em aço inoxidável Duplex 2205 . A água do mar apresenta desafios adicionais na seleção de materiais devido ao seu teor de cloreto, portanto, a adequação do corpo da válvula, disco, haste, sede e outros componentes molhados precisa ser considerada em relação à química, pressão e temperatura reais da água. Para as condições de projeto especificadas, o Duplex 2205 proporcionou uma combinação de resistência mecânica e resistência aprimorada à corrosão relacionada ao cloreto.

O sistema também incorporou válvulas borboleta pneumáticas CPVC em seções selecionadas de tubulação termoplástica. O CPVC oferece uma opção leve e resistente à corrosão onde é necessária compatibilidade com tubulações plásticas e condições operacionais do sistema de tratamento de água.

Válvulas borboleta wafer manuais foram fornecidas para tarefas de isolamento locais selecionadas, enquanto válvulas de controle e válvulas globo foram usadas para outras funções de regulação e isolamento. O projeto, portanto, utilizou diferentes materiais de válvula e métodos operacionais de acordo com os requisitos reais de cada parte do sistema, em vez de aplicar um projeto de válvula por toda parte.

As Duplex 2205 válvulas borboleta pneumáticas wafer foram fornecidas como conjuntos automatizados completos, e não como válvulas simples.

Cada pacote combinava a válvula com um atuador pneumático e os acessórios necessários, incluindo caixas de interruptores de limite, válvulas solenóides e reguladores de filtro de ar . A válvula solenóide controla o caminho de ar do atuador para abertura e fechamento remotos, a caixa do interruptor de limite fornece feedback da posição da válvula e o regulador do filtro de ar ajuda a fornecer ar comprimido limpo na pressão necessária.

Fornecer a válvula, o atuador e os acessórios em um único pacote também permite que o dimensionamento do atuador, o torque da válvula e a configuração dos acessórios sejam revisados ​​juntos antes da instalação. Isto é particularmente útil em sistemas de tratamento de água onde múltiplas válvulas automatizadas precisam operar de forma confiável como parte do mesmo sistema de controle.

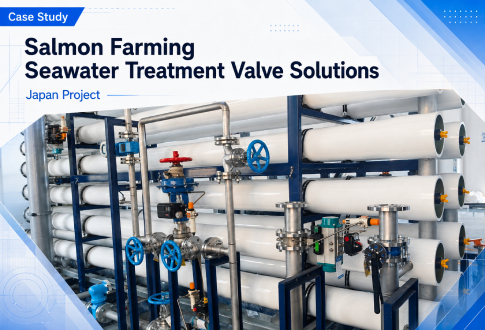

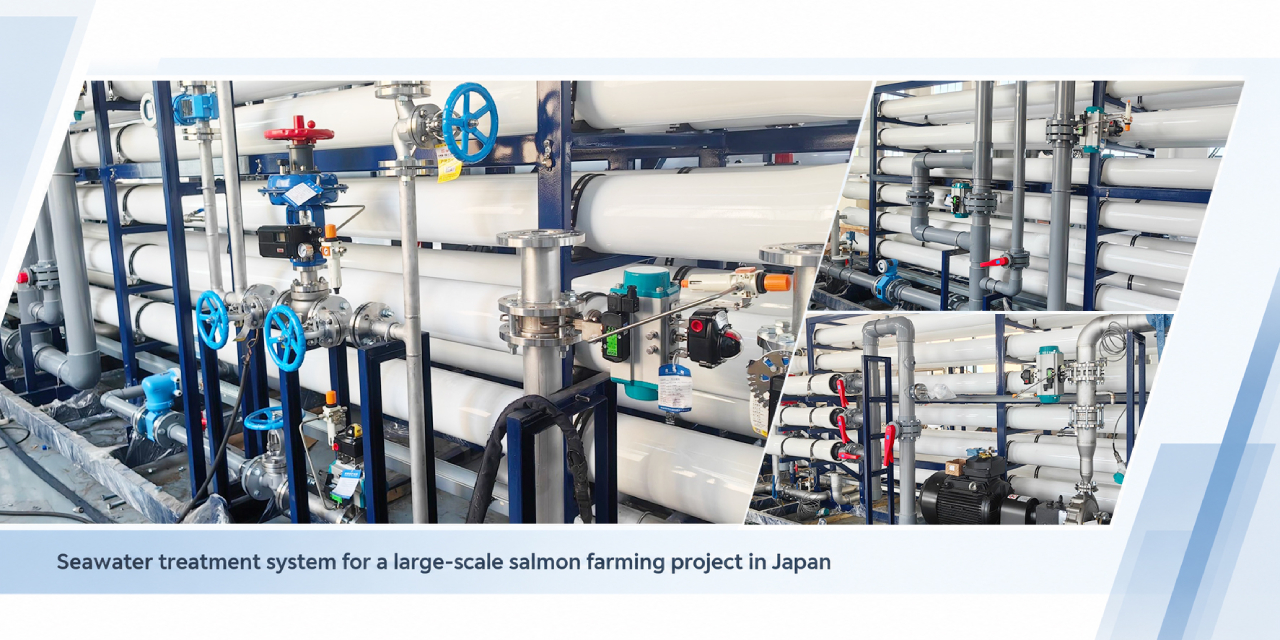

As fotografias do projeto mostram as válvulas fornecidas instaladas em todo o equipamento de tratamento de água do cliente, juntamente com bombas, instrumentação, vasos de membrana e tubulações associadas.

A instalação concluída demonstra como válvulas borboleta pneumáticas, válvulas borboleta CPVC, válvulas borboleta manuais e outras válvulas industriais podem desempenhar diferentes funções dentro do mesmo sistema de tratamento de água do mar.

Para aplicações de aquicultura em grande escala, como a criação de salmão, a seleção da válvula precisa considerar mais do que o tamanho da válvula e o tipo de conexão. A compatibilidade do material, o material da tubulação, os requisitos de automação e a função real de cada linha de processo influenciam a configuração final da válvula.
