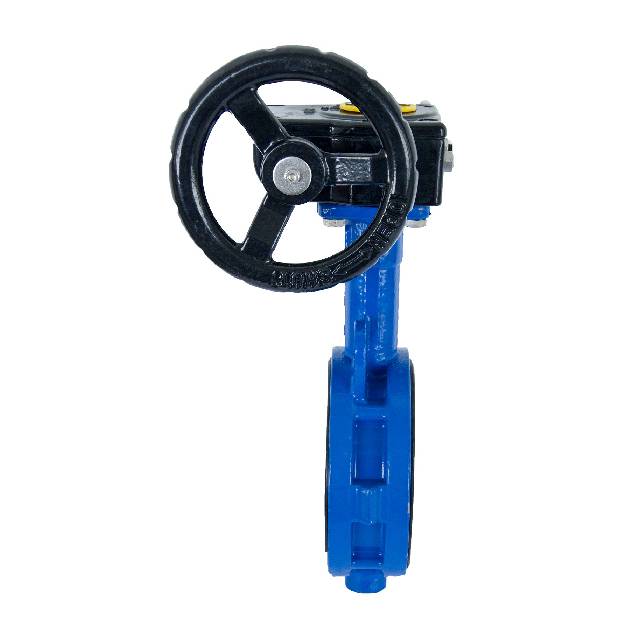

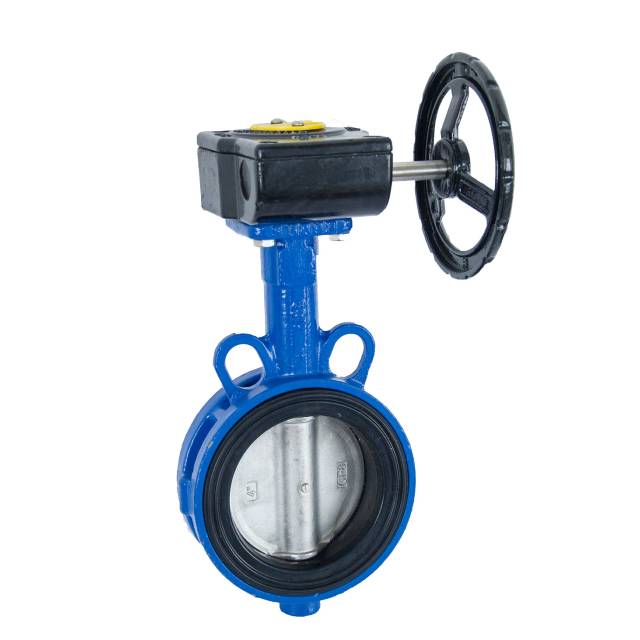

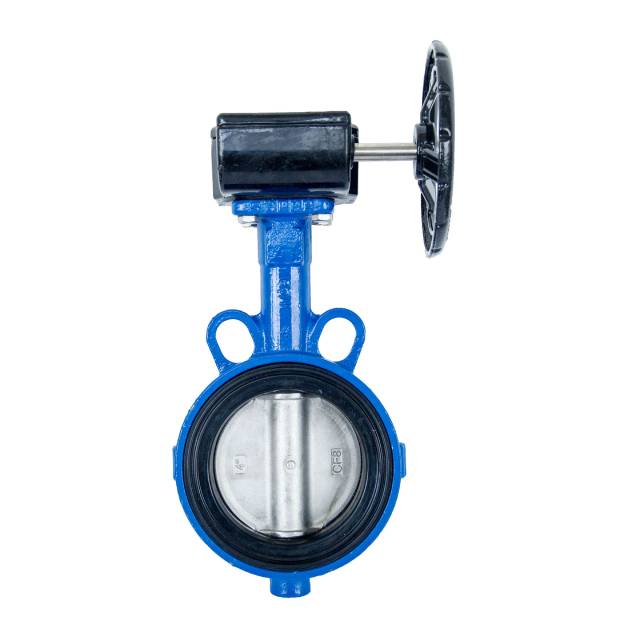

Nossa válvula de borboleta manual de bolacha com operador de engrenagem possui um design exclusivo e uma estrutura compacta, ideal para instalação de economia de espaço em pipelines. O disco adota uma estrutura de estrutura de alta resistência, garantindo excelente durabilidade, baixo torque de operação e desempenho confiável durante ciclos frequentes de fechamento aberto.
Esta válvula de borboleta foi projetada com vedação bidirecional, permitindo a instalação sem ser afetado pela direção do fluxo médio. O corpo da válvula é revestido com resina epóxi, proporcionando resistência superior à corrosão e vida útil longa, mesmo em ambientes agressivos.
Uma ampla gama de materiais de assento, como EPDM, NBR e PTFE, está disponível, tornando a válvula adequada para diferentes meios, incluindo água, óleo, ar, gás e produtos químicos corrosivos fracos. A alça operada por engrenagem oferece operação suave, controle preciso do fluxo e segurança aprimorada para tubulações de grande diâmetro.
Esta válvula de borboleta do tipo wafer é amplamente utilizada em tratamento de água, sistemas de HVAC, plantas químicas, oleodutos e gasodutos, usinas de energia e aplicações industriais gerais, onde são necessários regulação confiável de desligamento e fluxo.
Recurso de design:

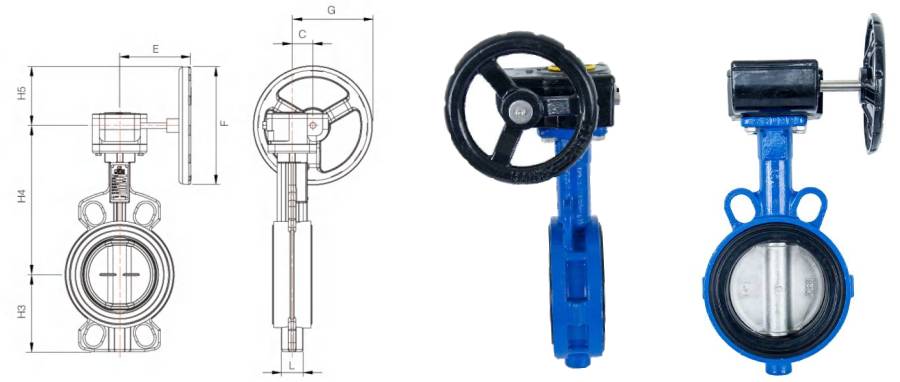

Dimensão principal :
Utim: mm
| TAMANHO | L | H3 | H4 | H5 | E | F | G | C |
| DN40 (1-1/2 ') | 33 | 60 | 157 | 75 | 155 | 150 | 116 | 41 |
| DN50 (2 ') | 43 | 65 | 180 | 75 | 155 | 150 | 116 | 41 |
| DN65 (2-1/2 ') | 46 | 71 | 192 | 75 | 155 | 150 | 116 | 41 |
| DN80 (3 ') | 46 | 77 | 199 | 75 | 155 | 150 | 116 | 41 |
| DN100 (4 ') | 52 | 107 | 218 | 75 | 155 | 150 | 116 | 41 |
| DN125 (5 ') | 56 | 122 | 234 | 75 | 155 | 150 | 116 | 41 |
| DN150 (6 ') | 56 | 150 | 247 | 75 | 155 | 150 | 116 | 41 |
| DN200 (8 ') | 60 | 165 | 281 | 100 | 195 | 200 | 163 | 63 |
| DN250 (10 ') | 68 | 201 | 327 | 100 | 195 | 200 | 163 | 63 |
| DN300 (12 ') | 78 | 234 | 350 | 100 | 195 | 200 | 163 | 63 |
| DN350 (14 ') | 78 | 301 | 370 | 155 | 255 | 310 | 236 | 81 |
| DN400 (16 ') | 102 | 333 | 402 | 155 | 255 | 310 | 236 | 81 |
| DN450 (18 ') | 114 | 358 | 445 | 200 | 340 | 400 | 281 | 81 |
| DN500 (20 ') | 127 | 392 | 479 | 200 | 340 | 400 | 281 | 81 |
| DN600 (24 ') | 154 | 454 | 548 | 200 | 370 | 400 | 323 | 123 |
| DN700 (28 ') | 165 | 508 | 619 | 200 | 370 | 400 | 360 | 160 |
| DN800 (32 ') | 190 | 592 | 775 | 200 | 370 | 400 | 360 | 160 |
| DN900 (36 ') | 203 | 632 | 805 | 200 | 370 | 400 | 360 | 160 |
| DN950 (38 ') | 216 | 682 | 874 | 200 | 370 | 400 | 360 | 160 |
| DN1000 (40 ') | 216 | 698 | 945 | 300 | 471 | 600 | 497 | 197 |
| DN1050 (42 ') | 216 | 761 | 1009 | 300 | 471 | 600 | 497 | 197 |
| DN1100 (44 ') | 216 | 768.1 | 1010 | 300 | 471 | 600 | 497 | 197 |
| DN1200 (48 ') | 254 | 813.6 | 1066 | 300 | 471 | 600 | 497 | 197 |
