Atuadores elétricos e pneumáticos são amplamente utilizados para automatizar válvulas de esfera e válvulas borboleta . Escolher entre eles não é simplesmente uma questão de decidir qual atuador é “melhor”.
A escolha certa depende de cinco fatores principais: a fonte de energia disponível, a posição à prova de falhas necessária, a velocidade e frequência de operação, o método de controle e o custo total instalado. O torque da válvula e as condições reais do processo também devem ser verificados antes que o tamanho e a configuração do atuador sejam confirmados.
| do atuador elétrico | do fator | ~!phoenix_varTXT11!~ |
|---|---|---|
| Fonte de energia | Eletricidade | Ar comprimido |
| Velocidade operacional | Geralmente mais lento | Geralmente mais rápido |
| Operação à prova de falhas | Requer um design dedicado à prova de falhas | Facilmente alcançado com um design de retorno por mola |
| Controle liga/desliga | Controle elétrico direto | Geralmente controlado por uma válvula solenóide |
| Controle modulante | Frequentemente integrado ao atuador | Geralmente requer um posicionador |
| Ciclismo frequente | Depende da classificação de serviço do atuador | Bem adequado para operação frequente |
| Instalação | Não é necessária tubulação de ar | Requer fornecimento de ar e tubulação |
| Aplicação típica | Locais remotos ou locais sem ar comprimido | Ciclagem rápida e aplicações à prova de falhas |
Esta tabela fornece uma comparação geral. A seleção final do atuador deve ser baseada no torque da válvula, nas condições do processo e na função de controle necessária.
A fonte de energia disponível geralmente é o primeiro fator a verificar.
Se uma planta já possui um sistema estável de ar comprimido ou de ar de instrumento, um atuador pneumático pode ser uma escolha conveniente, especialmente quando várias válvulas automatizadas compartilham o mesmo suprimento de ar.
Quando o ar comprimido não está disponível, um atuador elétrico geralmente é mais fácil de instalar porque requer apenas uma fonte de alimentação e fiação de controle adequadas.
Isto torna a atuação elétrica atraente para estações remotas, sistemas de tratamento de água, tubulações de serviços públicos, sistemas de irrigação e outras instalações sem ar de planta.
A condição dos serviços públicos disponíveis também é importante. Um fornecimento de ar instável pode afetar o desempenho do atuador pneumático, enquanto um fornecimento elétrico não confiável pode exigir energia de reserva ou um atuador elétrico dedicado à prova de falhas.
Antes de selecionar um atuador, determine o que a válvula deve fazer se houver perda de energia elétrica ou de ar comprimido.
Dependendo do processo, a válvula pode precisar:
Falha fechada
Falha ao abrir
Permaneça em sua última posição
Um atuador pneumático com retorno por mola é uma solução comum quando uma posição definida de falha aberta ou falha fechada é necessária. O ar comprimido move o atuador em uma direção, enquanto as molas internas retornam a válvula à sua posição segura predeterminada quando o suprimento de ar é removido.
Atuadores elétricos também podem fornecer operação à prova de falhas. No entanto, um atuador elétrico padrão pode exigir uma mola mecânica, bateria, supercapacitor, UPS ou outro sistema de energia armazenada para mover a válvula após uma falha de energia.
A posição de falha necessária deve ser determinada pela avaliação de segurança do processo e não apenas pela preferência do atuador.
Por exemplo, uma válvula de abastecimento de combustível pode precisar fechar automaticamente durante uma falha, enquanto uma válvula de água de resfriamento pode precisar permanecer aberta. A posição correta depende das consequências da perda de fluxo ou da permissão para que o fluxo continue.
Os atuadores pneumáticos normalmente abrem e fecham mais rápido do que os atuadores elétricos convencionais de um quarto de volta. Eles são frequentemente usados para comutação de processos, isolamento de emergência e aplicações com grande número de ciclos operacionais.
Os atuadores elétricos são adequados quando a válvula opera com menos frequência ou quando o tempo de curso não é crítico.
Movimentos mais rápidos nem sempre são uma vantagem. Fechar uma válvula muito rapidamente em uma tubulação de líquido pode criar um pico de pressão ou golpe de aríete. Se este risco existir, o tempo de fechamento deverá ser avaliado como parte da seleção da válvula e do atuador.
A frequência operacional é especialmente importante para atuadores elétricos. O atuador deve ter uma classificação de serviço que corresponda ao número necessário de partidas por hora e ao tempo de funcionamento esperado.
Uma válvula que opera duas vezes por dia tem requisitos de atuador muito diferentes daquela que funciona a cada poucos minutos.
Ambos os tipos de atuadores podem ser usados para aplicações on/off e modulantes.
Para operação básica de abrir e fechar, os atuadores elétricos podem receber comandos elétricos diretos. Atuadores pneumáticos são comumente operados através de uma válvula solenóide.
Chaves limitadoras ou dispositivos de feedback de posição podem ser adicionados a qualquer sistema quando a sala de controle precisar de confirmação de que a válvula está totalmente aberta ou totalmente fechada.
Para controle modulante, um atuador elétrico pode incluir um módulo de controle integrado que aceita sinais como:
4–20 mA
0–10V
Outros sinais digitais ou fieldbus, dependendo do modelo do atuador
Um atuador pneumático modulante normalmente usa um posicionador pneumático ou eletropneumático para mover a válvula para posições intermediárias.
Antes de selecionar o atuador e acessórios, confirme:
Precisão de posicionamento necessária
Velocidade de resposta
Sinal de controle
Sinal de feedback
Ação de perda de sinal
Indicação necessária de aberto e fechado
O tipo de válvula também é importante. Uma válvula destinada ao serviço de estrangulamento deve ter uma característica de vazão adequada e não deve ser selecionada apenas com base no controle do atuador.
O preço de compra do atuador é apenas uma parte do custo total.
Um atuador elétrico não requer compressor de ar, tubulação pneumática ou sistema de distribuição de ar. Se o ar comprimido ainda não estiver disponível, a atuação elétrica pode simplificar a instalação e reduzir a necessidade de equipamentos adicionais.
Um conjunto completo de válvula pneumática pode incluir: Válvula solenóide, Regulador de filtro de ar, Caixa de interruptor de limite, Posicionador pneumático ou eletropneumático.
Onde já existe um sistema de ar de instrumento confiável, esses componentes podem ser integrados de forma eficiente em diversas válvulas automatizadas.
Os requisitos de manutenção também são diferentes. Os atuadores elétricos exigem atenção aos motores, caixas de engrenagens, fiação, componentes elétricos e proteção do gabinete. Os sistemas pneumáticos dependem de ar limpo e estável, vedações com manutenção adequada e válvulas solenóides e acessórios confiáveis.
A comparação correta é, portanto, o custo total instalado e do ciclo de vida, e não simplesmente o preço do atuador.
Quer o atuador seja elétrico ou pneumático, ele deve ser dimensionado de acordo com o torque operacional real da válvula – e não apenas com o tamanho da válvula.
O torque pode mudar devido a:
Projeto de válvula
Tamanho da válvula
Diferencial de pressão
Material do assento
Temperatura operacional
Meio de processo
Frequência operacional
Condições de serviço
Um atuador subdimensionado pode não conseguir abrir ou fechar totalmente a válvula. O torque excessivo do atuador aumenta o custo e pode colocar carga desnecessária na haste da válvula, no suporte de montagem e no acoplamento.
A seleção do atuador deve usar os dados de torque do fabricante da válvula juntamente com um fator de serviço apropriado para a aplicação real.

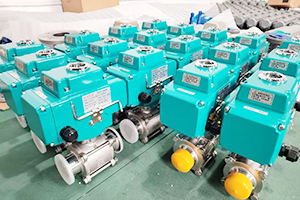

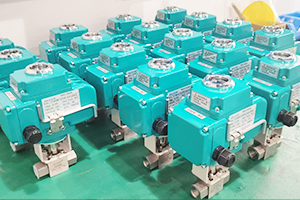

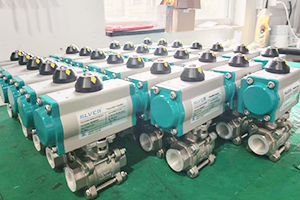

As válvulas de esfera elétricas e pneumáticas podem usar uma construção semelhante de corpo de válvula, esfera, haste e sede. A principal diferença é o atuador e seu sistema de controle.
| Requisito de aplicação | Considere primeiro |
|---|---|
| Não há ar comprimido disponível | Válvula de esfera elétrica |

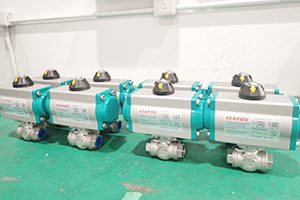

| Abertura e fechamento rápido | Válvula de esfera pneumática |
| Ciclismo frequente | Válvula de esfera pneumática |
| Ação simples de falha aberta ou falha fechada | Válvula de esfera pneumática com retorno por mola |
| Instalação remota com energia elétrica | Válvula de esfera elétrica |
| Sistema de ar instrumental da planta existente | Válvula de esfera pneumática |
| Controle modulante | Qualquer tipo, dependendo dos requisitos de controle |
Por exemplo, uma tubulação de água externa que opera apenas algumas vezes por dia e não possui ar de instrumento pode ser adequada para uma válvula de esfera elétrica.
Uma válvula de isolamento de processo que funciona com frequência e deve fechar automaticamente após perda de ar ou controle elétrico pode ser mais adequada para uma válvula de esfera pneumática com retorno por mola.
Estes são apenas pontos de partida. O torque da válvula e os requisitos de segurança do processo ainda devem ser verificados.

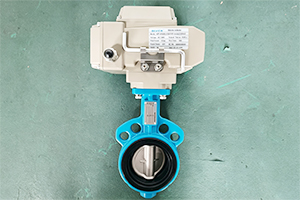

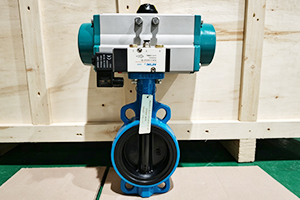

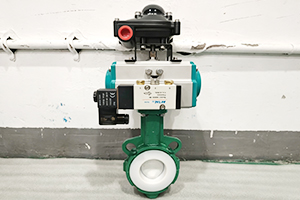

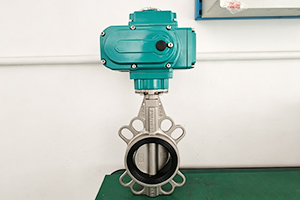

Os mesmos princípios se aplicam às válvulas borboleta. As válvulas borboleta elétricas são comumente selecionadas onde o controle elétrico está prontamente disponível, enquanto as válvulas borboleta pneumáticas são úteis para operação rápida ou frequente. Em ambos os casos, o dimensionamento do atuador deve ser baseado no torque real da válvula borboleta.
O tamanho da válvula por si só não é suficiente para selecionar um atuador.
Antes de confirmar a configuração de uma válvula e atuador, a equipe de engenharia da SLVCN analisa:
Tipo e tamanho da válvula
Meio de processo
Pressão e temperatura de trabalho
Pressão diferencial máxima
Torque operacional da válvula
Tensão disponível ou pressão de ar
Velocidade operacional necessária
Frequência operacional
Requisito de falha aberta, falha fechada ou falha no local
Controle liga/desliga ou modulante
Sinais de controle e feedback necessários
Ambiente de instalação
Para sistemas pneumáticos, a SLVCN também pode selecionar acessórios como válvulas solenóides, caixas de fim de curso, posicionadores e reguladores de filtro de ar de acordo com a função de controle necessária.
Atuadores de válvula elétricos e pneumáticos podem fornecer automação confiável para válvulas de esfera industriais e válvulas borboleta.
Os atuadores elétricos são uma opção prática para instalações remotas e locais sem ar comprimido. Os atuadores pneumáticos são adequados para operação rápida, ciclos frequentes e aplicações que exigem uma função direta e à prova de falhas com retorno por mola.
A escolha final deve considerar a fonte de energia disponível, a posição de falha necessária, a frequência de operação, o método de controle, o torque da válvula e o custo total do ciclo de vida.
Se não tiver certeza de qual atuador é adequado, envie ao SLVCN o tamanho da válvula, pressão, temperatura, meio do processo, fonte de energia disponível e posição de falha necessária. Nossa equipe de engenharia analisará a aplicação e recomendará uma configuração adequada de válvula, atuador e acessórios.
