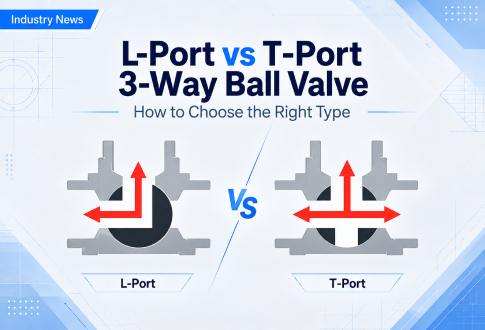

Válvula de esfera de 3 vias L-Port Vs T-Port: Como escolher o tipo certo

válvula esfera de 3 vias com porta L tem uma passagem em forma de L através da esfera. Normalmente conecta duas portas adjacentes ao mesmo tempo, criando um caminho de fluxo de 90 graus. Isto torna a porta L adequada para aplicações onde um fluxo precisa ser desviado entre duas tubulações. Por exemplo, uma entrada pode ser direcionada para a Saída A ou comutada para a Saída B, enquanto a outra saída permanece isolada.
~!phoenix_varTXT7!~

válvula esfera de 3 vias com porta em T possui uma passagem interna em forma de T e fornece arranjos de fluxo mais flexíveis. Dependendo da posição da válvula e da orientação da porta, ela pode conectar duas portas adjacentes, fornecer um caminho direto entre portas opostas ou conectar todas as três portas. ~!phoenix_varTXT8!~

*O padrão de fluxo real depende do projeto da válvula, da disposição das portas e da posição da esfera. Sempre confirme o diagrama de fluxo necessário antes de fazer o pedido.

A maneira mais rápida de escolher é começar com o caminho de fluxo necessário.

Se o processo precisar apenas alternar um fluxo entre duas tubulações diferentes, uma válvula de 3 vias com porta L geralmente é a escolha mais simples. As aplicações típicas incluem o direcionamento de água, óleo ou outros meios de uma linha comum para dois tanques ou linhas de processo.

Se o sistema exigir um caminho de fluxo direto , uma conexão de três portas ou um roteamento de fluxo mais flexível, uma válvula de 3 vias com porta T normalmente é mais adequada.

Por exemplo, se o sistema exigir fluxo direto entre duas portas opostas em uma posição e desvio para a terceira porta em outra, uma configuração de porta T pode ser a melhor opção.

É por isso que selecionar uma válvula esfera de três vias apenas por tamanho e classificação de pressão não é suficiente. A direção de fluxo necessária deve ser confirmada primeiro.

Depois de selecionar a configuração da porta L ou da porta T, as especificações da válvula devem corresponder às condições reais de operação.

O meio, a pressão e a temperatura afetam a seleção dos materiais do corpo e da sede. Uma válvula de esfera de 3 vias em aço inoxidável pode ser adequada para aplicações de água, químicas ou corrosivas, dependendo da compatibilidade do material, enquanto o aço carbono ou outros materiais podem ser usados ​​para diferentes serviços industriais.

O tipo de conexão também deve corresponder ao sistema de tubulação. As válvulas esfera de três vias estão disponíveis com conexões roscadas, flangeadas, soldadas e outras conexões finais.

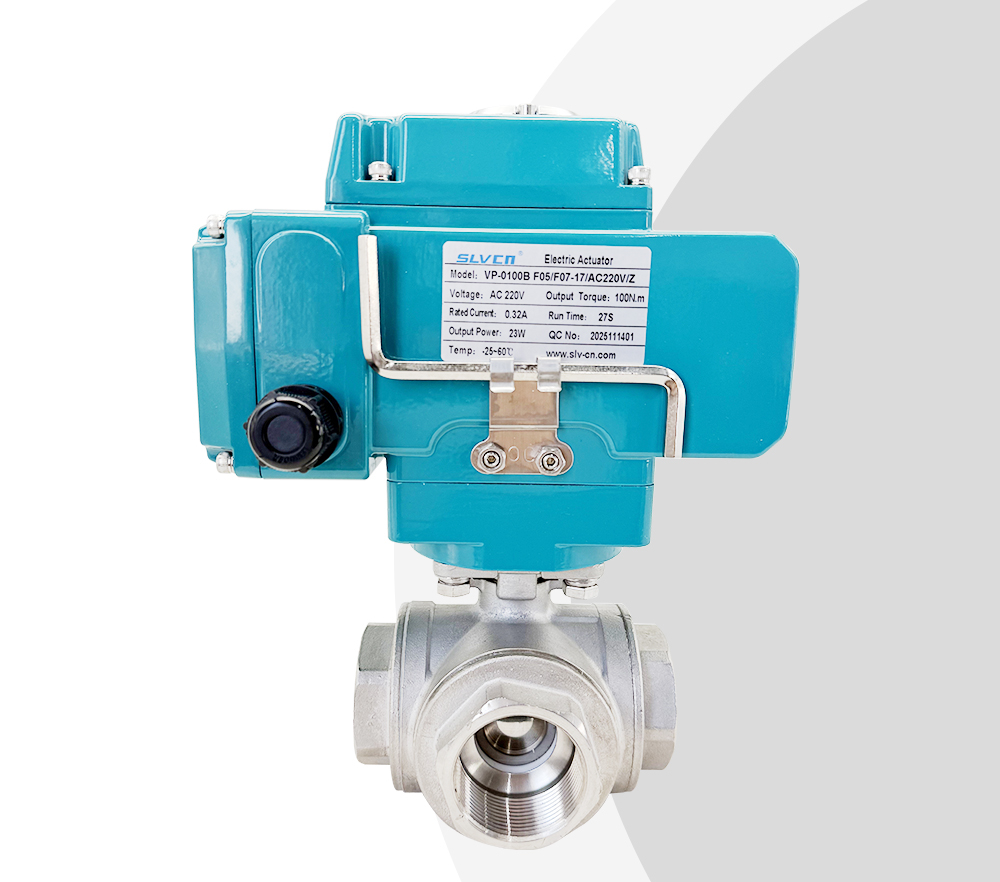

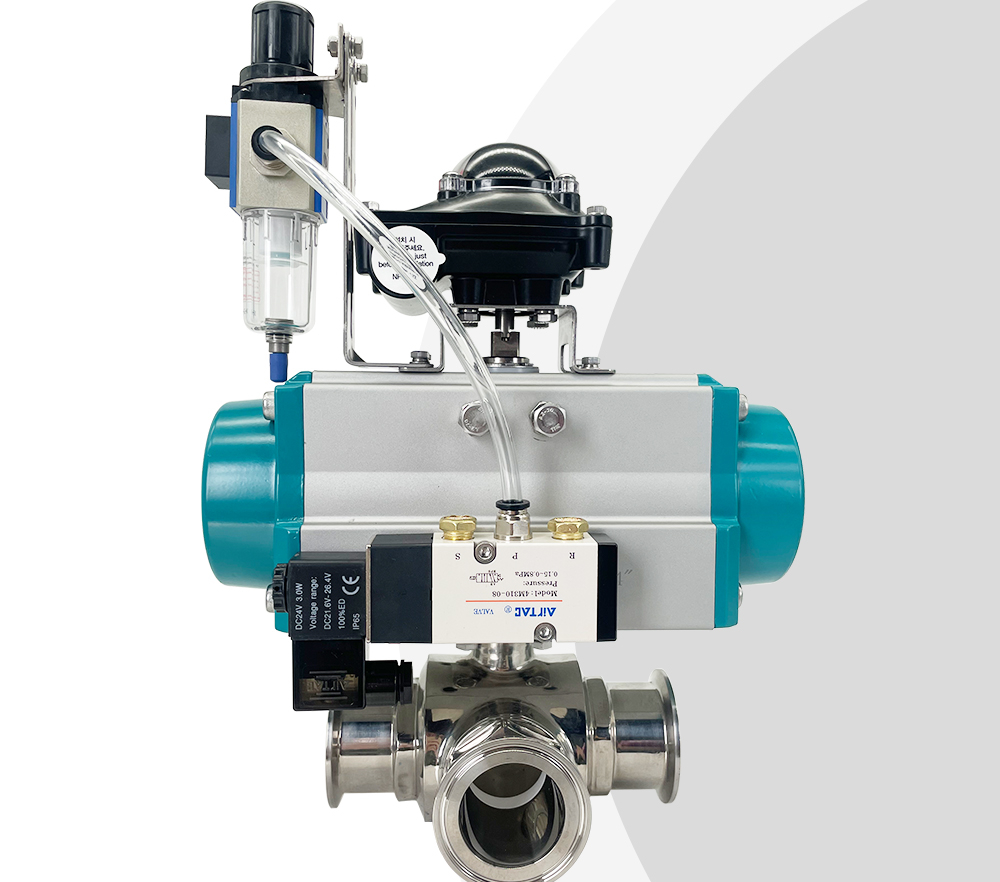

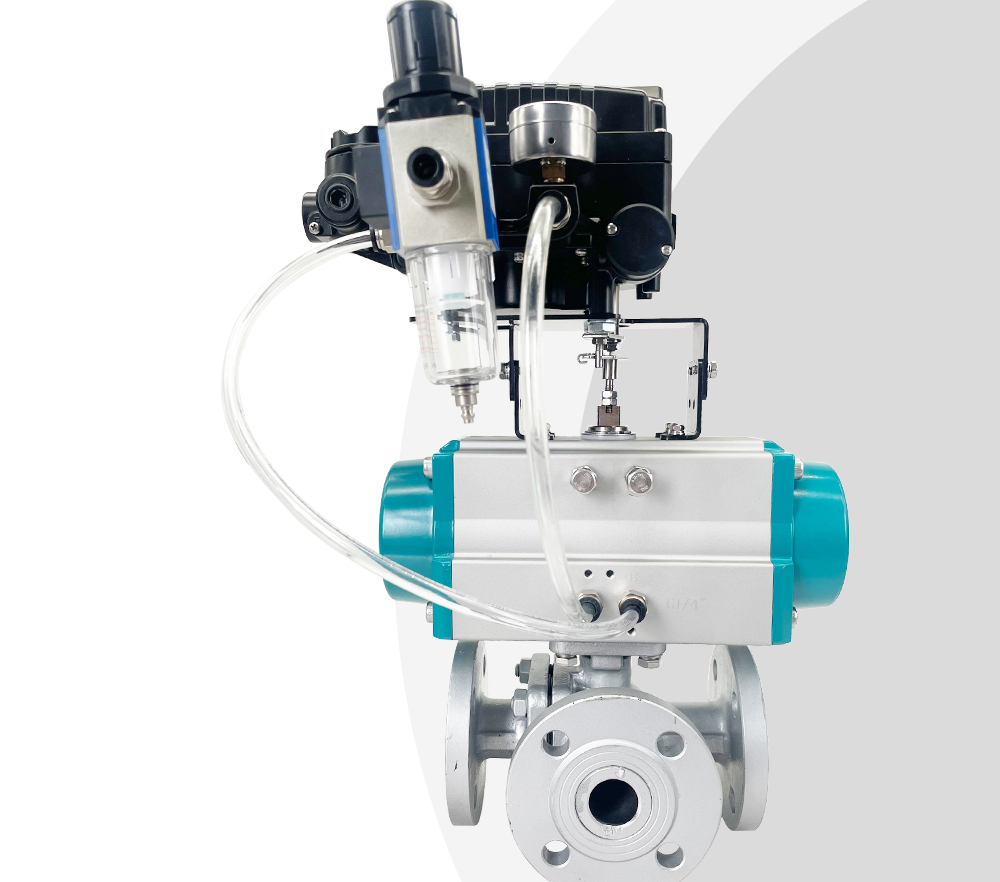

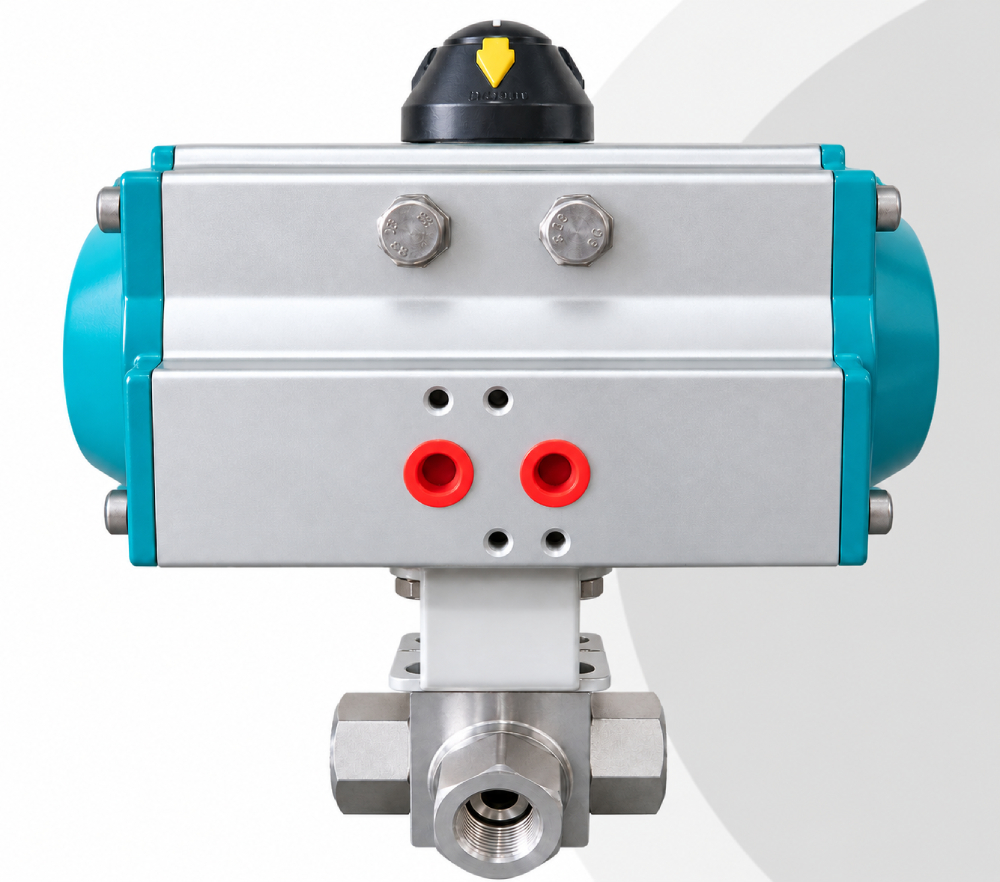

Para sistemas automatizados, estão disponíveis A rotação do atuador, as posições da válvula e a lógica de controle devem corresponder ao padrão de fluxo necessário da porta L ou da porta T. válvulas esfera pneumáticas de 3 vias e válvulas esfera elétricas de 3 vias .
