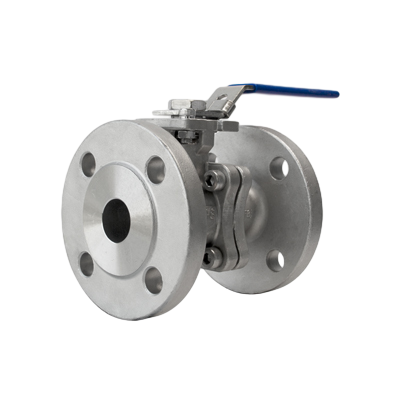

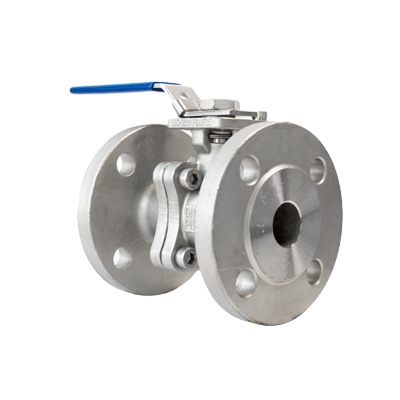

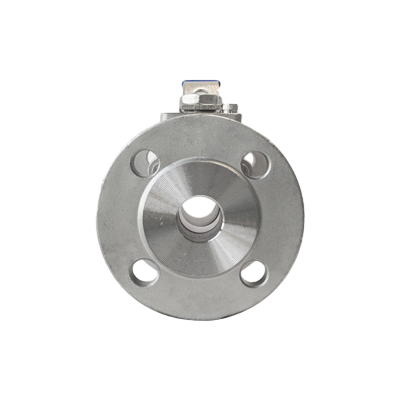

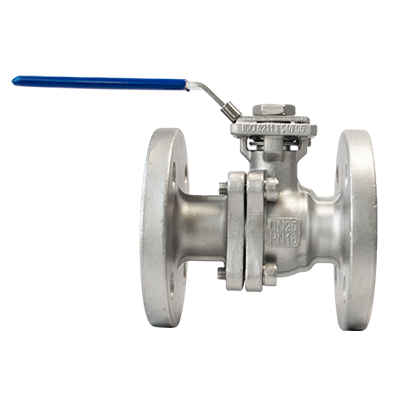

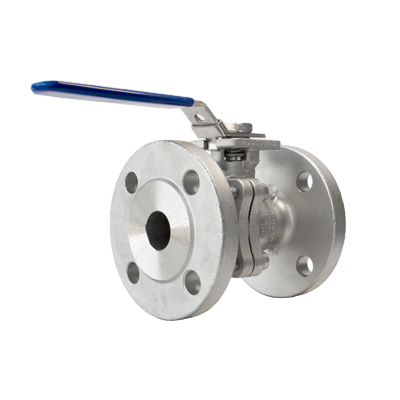

Válvula de esfera de flange manual com alavanca de alça
Detalhes do produto:
1. Material de aço inoxidável: Material de aço inoxidável de dureza, não é fácil danificar, use mais à vontade.
2 Espessura padrão de GB: alta resistência à pressão, boa vedação e durável.
3. Haste espessada: Haste espessada de aço inoxidável, sem problemas.
4. Válvula de esfera flutuante: estrutura compacta com menor coeficiente de resistência ao fluido.
Recursos do produto:
1 、 Bom vedação confiável : o material de vedação da válvula de esfera é amplamente utilizado em plástico com boa vedação, que tem sido amplamente utilizada no sistema de vácuo.
2 、 menor resistência ao fluido : o coeficiente de fluido da válvula é igual ao mesmo comprimento do tubo.
3 、 EASTY OFERECIMENTO : FÁCIL DE OPERAÇÃO, ON-OFF rapidamente, apenas 90 são necessários do OOPEN para fechar, adequado para controle remoto.

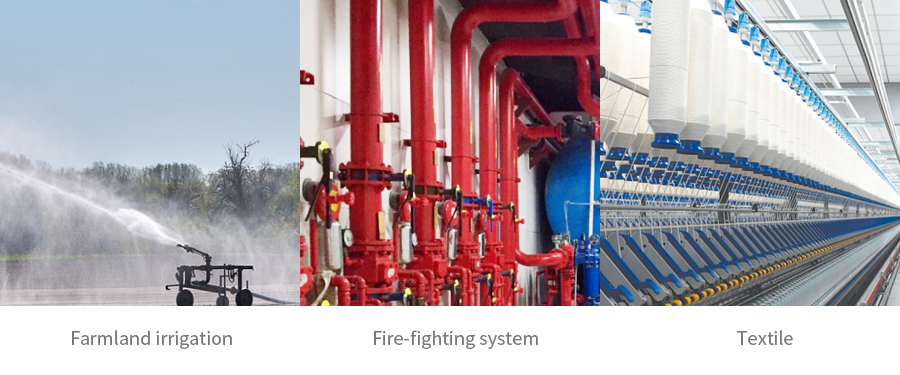

4 、 Faixa de aplicação de largura : ampla gama de aplicativos, DN de 15 a 600, pode ser aplicada pressão de alto vácuo a alta pressão.

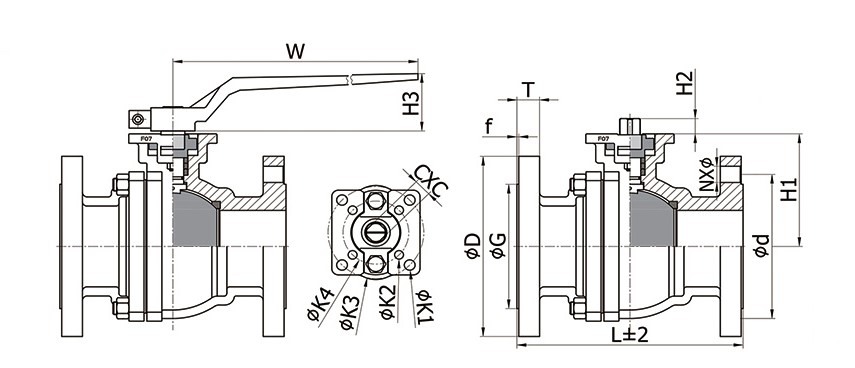

| Tamanho | L | D | G | f | T | C | K4 | K3 | K2 | K1 | W | H3 | H2 | H1 | d | N*φ | |
| PN16-PN40 | DN15 | 130 | 95 | 45 | 2 | 16 | 9 | 42 | 50 | 6 | 7 | 143 | 40 | 9 | 52 | 65 | 4-14 |
| DN20 | 130 | 105 | 58 | 2 | 18 | 9 | 42 | 50 | 6 | 7 | 143 | 40 | 9 | 56.5 | 75 | 4-14 | |
| DN25 | 140 | 115 | 68 | 2 | 18 | 11 | 42 | 50 | 6 | 7 | 180 | 40 | 11 | 65 | 85 | 4-14 | |
| DN32 | 165 | 140 | 78 | 2 | 18 | 11 | 42 | 50 | 6 | 7 | 180 | 40 | 11 | 73.5 | 100 | 4-18 | |
| DN40 | 165 | 150 | 88 | 2 | 18 | 14 | 50 | 70 | 7 | 9 | 224 | 45 | 14 | 81.5 | 110 | 4-18 | |
| DN50 | 203 | 165 | 102 | 2 | 20 | 14 | 50 | 70 | 7 | 9 | 224 | 45 | 14 | 89 | 125 | 4-18 | |
| PN16 | DN65 | 222 | 185 | 122 | 2 | 18 | 17 | 70 | 102 | 9 | 11 | 290 | 50 | 17 | 116 | 145 | 8-18 |
| DN80 | 241 | 200 | 138 | 2 | 20 | 17 | 70 | 102 | 9 | 11 | 290 | 50 | 17 | 127 | 160 | 8-18 | |
| DN100 | 305 | 220 | 158 | 2 | 20 | 17 | 70 | 102 | 9 | 11 | 290 | 50 | 17 | 149.5 | 180 | 8-18 | |
| DN125 | 356 | 250 | 188 | 2 | 22 | 22 | 102 | 125 | 11 | 13 | 600 | 92 | 22 | 173 | 210 | 8-18 | |
| DN150 | 394 | 285 | 212 | 2 | 22 | 27 | 125 | 140 | 13 | 17 | 600 | 92 | 27 | 204 | 240 | 8-22 | |
| DN200 | 457 | 340 | 268 | 2 | 24 | 36 | 125 | 140 | 13 | 17 | 600 | 92 | 36 | 256 | 295 | 12-22 |
