Tipos de válvulas de bola: um guia do comprador para escolher a válvula certa

As válvulas de esferas são amplamente utilizadas em oleodutos industriais e comerciais devido à sua vedação confiável, operação simples e versatilidade. Com tantos designs disponíveis - desde válvulas de esferas flutuantes e montadas em trunnion até tipos flangeados, roscados e sanitários - escolhendo o certo pode ser um desafio.

Este guia explica as principais classificações das válvulas de bola, o que elas significam na prática e oferece dicas de seleção para ajudar os compradores a tomar a decisão certa.

1. Classificação por atuação (como a válvula opera)

· Válvula de esfera manual -design simples de alavanca. Ideal para pequenos dutos e operação ocasional.

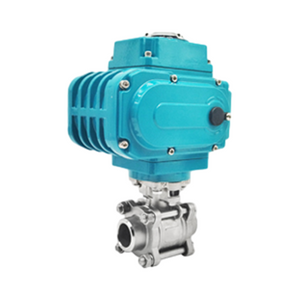

· Válvula de esfera elétrica - equipada com um atuador elétrico para automação e controle remoto. Comum em Tratamento de Água, HVAC e Indústrias de Processo.

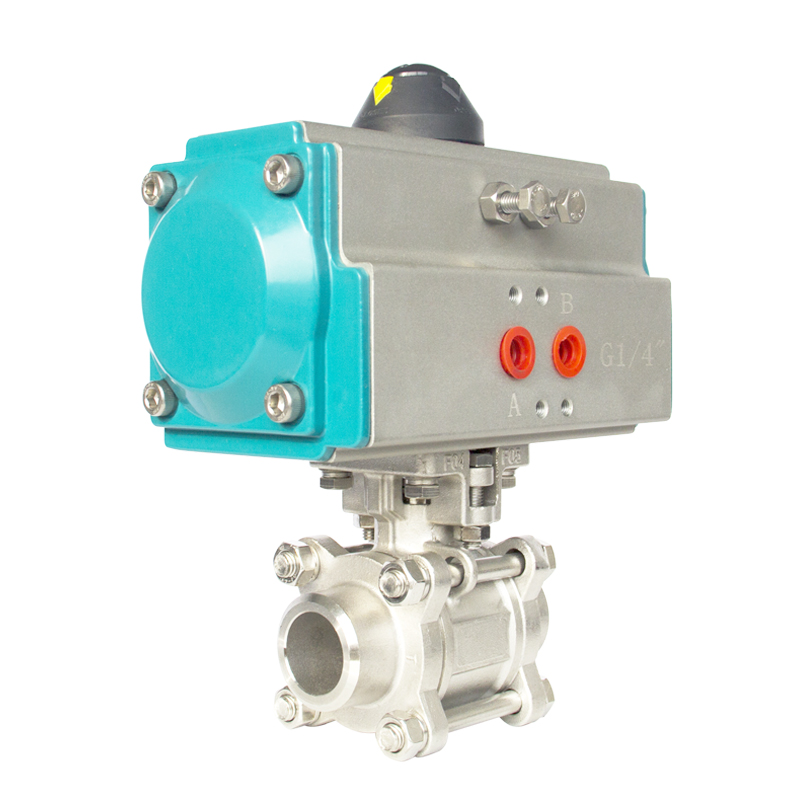

· Válvula de esfera pneumática - equipada com um atuador pneumático , alimentado por ar comprimido. Resposta rápida para ligar/desligar, amplamente utilizada em plantas químicas, usinas de energia e sistemas com ciclos frequentes.

· Válvulas de bola eletro-hidráulica / pneumática-hidráulica-projetos híbridos para aplicações críticas de segurança ou segurança.

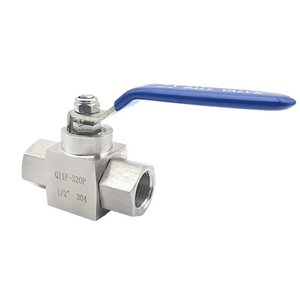

Válvula de esfera manual

Válvula de esfera pneumática

2. Classificação por estrutura (como a válvula é construída)

Dica de seleção: para automação, compare válvulas elétricas vs. pneumáticas. A Electric fornece controle preciso; A pneumática oferece ação e confiabilidade mais rápidas em ambientes perigosos.

2. Classificação por estrutura (como a válvula é construída)

· Válvula de esfera de uma peça -compacta, à prova de vazamentos e econômica, mas não útil.

· A válvula de esfera de duas peças -pode ser desmontada para limpeza, custo de equilíbrio e praticidade.

· Válvula de esfera de três peças -fácil de manter sem remover do oleoduto. Popular em indústrias de alimentos e bebidas e farmacêuticos.

Saiba mais em nosso guia para válvulas de bola de uma peça, duas peças e três peças.

3. Classificação por tipo de conexão (como se encaixa no pipeline)

· Válvula de esfera rosada (NPT/BSP) -Instalação rápida, melhor para pipelines de pequeno diâmetro (até DN50).

· Válvula de esfera flangeada -conexão forte e à prova de vazamentos para pipelines médios e grandes. Comum em petróleo e gás, produtos químicos e tratamento de água.

· Válvula de esfera soldada -conexão permanente, excelente vedação, usada em meios de alta pressão e perigosos.

· Válvula de esfera de grampo sanitário - projetado para uso higiênico em indústrias de alimentos, laticínios e farmacêuticos.

· Válvula de esfera de wafer (lug) - compacta e leve, instalada entre flanges.

Veja nossa comparação de válvula de esfera flangeada vs..

4. Classificação pelo caminho do fluxo (como o fluxo se move)

· Válvula de esfera bidirecional (reta) -Design padrão para serviço simples para ligar/desligar.

· Válvula de esfera de três vias (porta L, porta T) -usada para desviar ou misturar fluxos, reduzindo a necessidade de várias válvulas.

· Válvula de esfera de quatro vias-adequada para controle de fluxo mais complexo na automação de processos.

Dica de seleção: se o seu sistema exigir desvio ou mistura, considere uma válvula de esfera de 3 ou 4 vias em vez de várias válvulas de duas vias.

5. Classificação por aplicação (condições de trabalho)

· Válvula de esfera sanitária -pela metade ou embrulhada, adequada para sistemas higiênicos.

· Válvula de esfera de alta pressão -construída para indústrias de petróleo e gás, petroquímica e geração de energia.

· Válvula de esfera criogênica-projetada para serviço de baixa temperatura, como o GNL.

· Válvula de esfera de alta temperatura / vapor-aplicada em tubulações de vapor e indústrias de processo.

· Válvula de esfera de porta V -Forneça controle de fluxo preciso para aplicações de limitação.

Dica de seleção: sempre corresponda ao material da válvula e desenhe ao seu meio (água, óleo, gás, vapor, produtos químicos) e pressão/temperatura de trabalho.

6. Outras classificações

Por suporte à bola:

· Válvula de esfera flutuante-comum para pipelines pequenos/médios, econômico.

· Válvula de esfera montada em mingau-preferida para aplicações de grande diâmetro e alta pressão.

Por plataforma de montagem:

· Plataforma alta (ISO5211)-Design pronto para atuador.

· Plataforma baixa - requer um suporte ou acoplador.

Por padrões:

· ANSI, DIN, JIS, GB - Especificações de oleodutos regionais.

Embora existam muitas maneiras de classificar as válvulas de bola, os compradores geralmente se concentram em três aspectos: tipo de conexão, método de atuação e condições de trabalho.

Na SLVCN, fornecemos uma gama completa de válvulas de esferas - flutuando e montadas em munhoras, flangeadas, rosqueadas, soldadas, sanitárias, pneumáticas e elétricas. Nossos produtos são certificados pela ISO, CE e TUV, garantindo desempenho seguro e confiável para indústrias em todo o mundo.

Se você precisa de uma válvula de esfera de grampo sanitária para processamento de alimentos ou uma válvula de esfera de movimentação de alta pressão para oleodutos e gasodutos, a SLVCN fornece soluções confiáveis ​​em mais de 50 países.
