Como funcionam as válvulas de bola: a chave para o controle eficiente do fluido

As válvulas de esferas são componentes essenciais nos sistemas de controle de fluidos, avaliados quanto à sua estrutura simples, desempenho excepcional de vedação e operação rápida. Essas vantagens os tornam amplamente utilizados em indústrias como petróleo e gás, processamento químico, geração de energia e muito mais. Este artigo explora os princípios fundamentais de trabalho das válvulas de bola, fornecendo uma compreensão clara de como elas funcionam e por que são tão eficazes em aplicações de controle de fluidos.

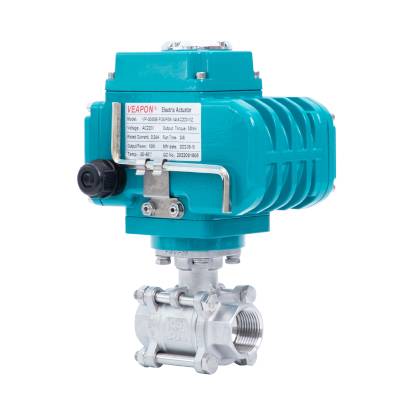

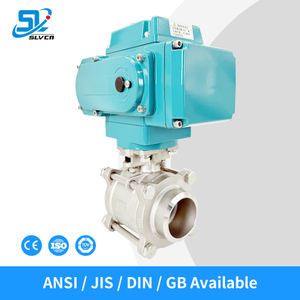

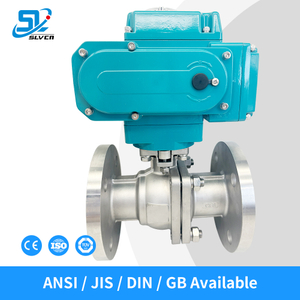

Válvula de esfera elétrica

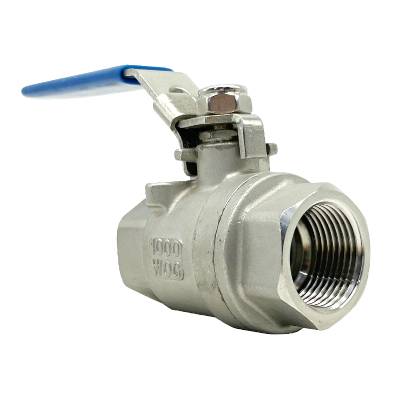

Válvula de esfera manual

O princípio de trabalho de uma válvula de esfera está intimamente ligado à sua estrutura. Os principais componentes de uma válvula de esfera incluem:

1. Por que as válvulas de bola são a chave para o controle eficiente do fluido?

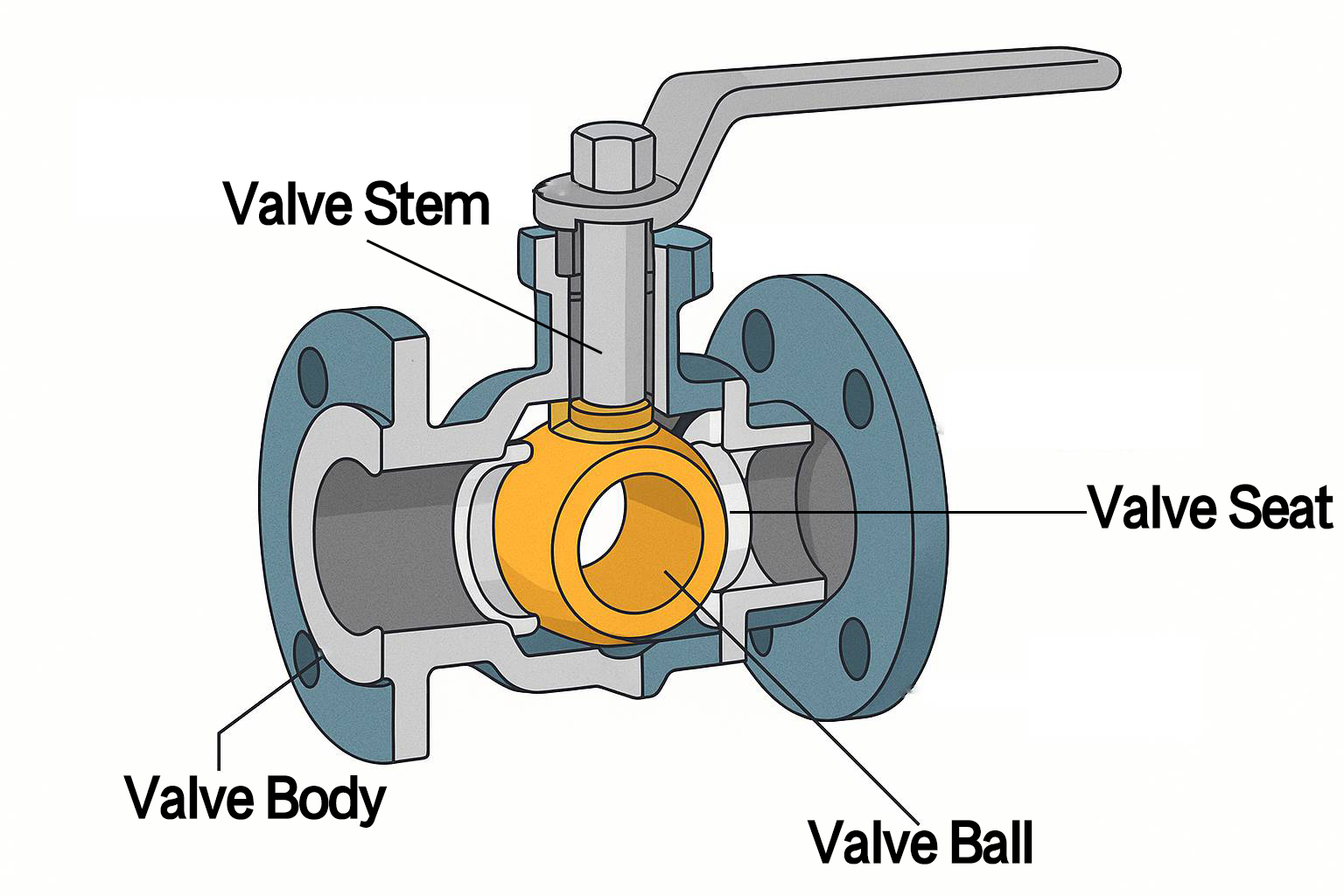

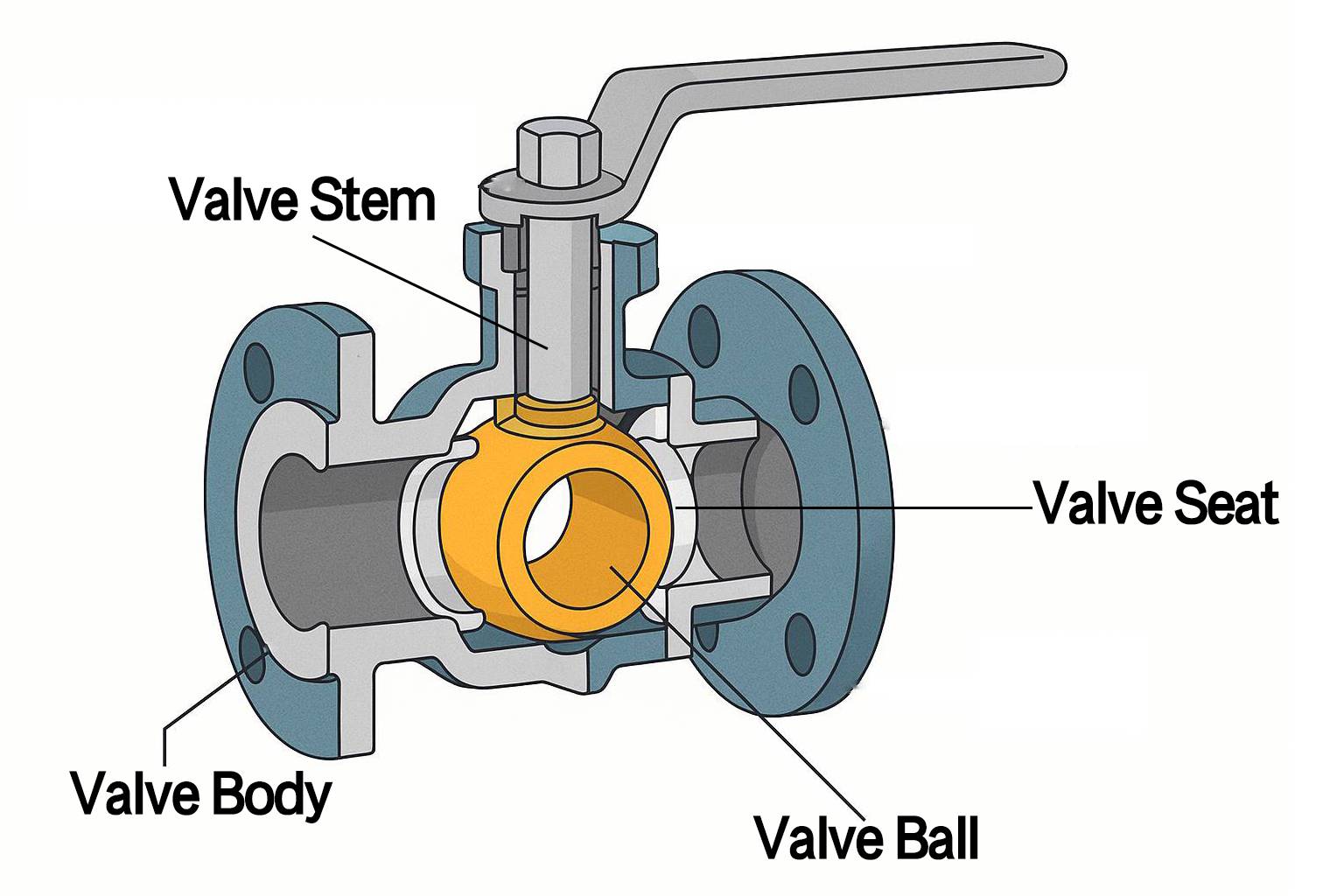

O princípio de trabalho de uma válvula de esfera está intimamente ligado à sua estrutura. Os principais componentes de uma válvula de esfera incluem:

Corpo da válvula : O corpo da válvula serve como a carcaça externa da válvula de esfera, geralmente feita de metais duráveis, como aço inoxidável ou aço carbono. Ele suporta os componentes internos e fornece integridade estrutural.

Bola (núcleo da válvula) : A bola é o coração da válvula, com um orifício central (também chamado de passagem de fluxo) que controla o fluxo do fluido. Ao girar, a bola abre ou fecha o caminho do fluxo, afetando diretamente a operação da válvula.

O assento : Também conhecido como anel de vedação, o assento não garante vazamento quando a válvula é fechada. Normalmente, é feito de materiais macios, como PTFE, RPTFE, PPL ou Peek, ou materiais mais difíceis, como 304 aço inoxidável, carboneto de tungstênio ou cerâmica, dependendo da aplicação.

Hule : O caule conecta a bola ao atuador (manual, pneumático ou elétrico) e transmite o movimento rotacional, permitindo que a válvula se abra e feche suavemente.

Adicionamento opcional-atuador:
Embora não faça parte do próprio corpo da válvula, as válvulas de esfera podem ser operadas por diferentes atuadores. Isso inclui alças manuais, atuadores pneumáticos alimentados por ar comprimido ou atuadores elétricos para controle automatizado. A escolha do atuador depende do nível de automação e frequência de operação do sistema.

2.Como as válvulas de bola funcionam? Uma solução simples, mas poderosa de controle de fluidos

As válvulas de bola operam girando uma bola para regular o fluxo de fluido. A operação é direta, conforme explicado abaixo:

Estado aberto : quando a válvula está aberta, o orifício na bola se alinha com a direção do fluxo da tubulação, permitindo que o fluido flua livremente através da válvula e da bola.

Estado fechado : quando a válvula gira 90 graus, o orifício da bola não se alinha mais com a direção do fluxo, interrompendo o fluxo e fechando a válvula.

Controle rotacional : as válvulas de esfera geralmente operam com uma rotação de 90 graus para controle aberto/fechado. Essa rotação simples permite controle rápido do fluxo de fluido. Diferentes atuadores (manual, pneumático ou elétrico) acionam a rotação para obter gerenciamento de fluxo sem costura.

3.Como as válvulas de bola podem beneficiar seu sistema: rápido, confiável e econômico?

As válvulas de bola oferecem vários benefícios devido ao seu princípio de design e trabalho:

Operação rápida : As válvulas de esferas podem abrir ou fechar em apenas 90 graus, tornando-as ideais para aplicações que exigem desligamento rápido do fluido.

Excelente vedação : com desempenho superior de vedação, as válvulas de esferas são perfeitas para controlar os fluidos de alta pressão, alta temperatura e corrosivos.

Design simples : o design direto das válvulas de bola, com menos peças, facilita a manutenção e o custo-benefício.

Facilidade de uso : A operação de rotação simples de 90 graus garante que as válvulas de esfera são fáceis de operar, mesmo em sistemas com ciclos de entrada/off frequentes.
