Selecionar a válvula esférica de fixação correta não é simplesmente uma questão de tamanho ou classificação de pressão. Tanto em sistemas de tubulações sanitárias quanto industriais, o desempenho das válvulas de esfera sanitárias e de outras válvulas de aço inoxidável afeta diretamente a confiabilidade do sistema, a higiene operacional e a eficiência da manutenção a longo prazo. Este guia descreve os principais fatores para ajudar engenheiros e compradores a escolher a válvula mais adequada com base nas condições operacionais reais.
Seleção estrutural: válvulas esfera de fixação totalmente encapsuladas vs semiencapsuladas
Do ponto de vista estrutural, as válvulas de esfera de fixação são classificadas principalmente em designs totalmente encapsulados e semi-encapsulados. Esta classificação é amplamente aceita em aplicações práticas e é orientada por requisitos de higiene e não pela qualidade da válvula.
Item
Válvula de esfera de braçadeira totalmente encapsulada
Válvula de esfera de braçadeira semi-encapsulada
Nível de higiene
Nível de custo
Médio
Superfície externa
Totalmente fechado, liso
Parcialmente exposto
Limpeza
CIP/SIP fácil
Limpeza padrão
Indústrias típicas
Alimentos, Bebidas, Farmacêutica
Água, Química, Industrial
Nível de custo
Mais alto
Mais econômico
Notas:
· As válvulas totalmente encapsuladas apresentam um corpo totalmente fechado que minimiza lacunas externas e zonas mortas, ideal para sistemas higiênicos que requerem limpeza frequente.
· As válvulas semi-encapsuladas adotam uma estrutura mais simples e de orientação industrial, adequada para aplicações onde os requisitos de higiene são moderados.
Para uma explicação detalhada sobre válvulas esfera de fixação completa e semi-encapsulada, consulte nosso artigo anterior.
Seleção de material do corpo: aço inoxidável 304/316 vs 304L/316L
A seleção do material é um fator chave para válvulas esfera de fixação sanitária e outras válvulas de aço inoxidável, afetando a resistência à corrosão, o desempenho da soldagem e a vida útil.
Material
Conteúdo de carbono
Resistência à corrosão
Aplicação Típica
304 (CF8)
Padrão
★★★
Sistemas industriais gerais
304L (CF3)
Baixo carbono
★★★★
Dutos sanitários
306 (CF8M)
Com molibdênio
★★★★
Processos químicos
306L (CF3M)
Baixo carbono + molibdênio
★★★★★
Alimentos e produtos farmacêuticos
Classes de baixo carbono, como 304L e 316L, reduzem o risco de corrosão intergranular em áreas soldadas e são amplamente utilizadas em válvulas esfera de fixação sanitária. Para aplicações em alimentos, bebidas e farmacêuticas, o aço inoxidável 316L é comumente preferido.
Seleção de material de sede e junta para válvulas de esfera de fixação sanitária
Para válvulas de esfera sanitárias, os materiais da sede e da gaxeta devem ser selecionados de acordo com a compatibilidade do meio, temperatura e requisitos de limpeza.
Material
Características principais
Aplicações Sanitárias Típicas
Ptfe
Excelente resistência química, baixo atrito
Meios químicos, sistemas de processos mistos
EPDM
Boa elasticidade, compatível com alimentos
Meios químicos, sistemas de processos mistos
Silicone
Alta flexibilidade, excelente higiene
Alimentos, farmacêuticos, biotecnologia
Embora o EPDM seja comumente associado a válvulas borboleta sanitárias, ele também é amplamente utilizado em válvulas esfera de fixação sanitária, especialmente em sistemas de água e bebidas. A seleção final do material deve considerar o tipo de mídia, a temperatura e os processos de limpeza.

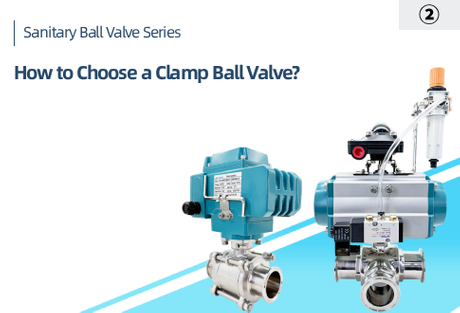

Seleção de atuação: manual, pneumática ou elétrica
A escolha da atuação depende da frequência operacional, dos requisitos de automação e das necessidades de controle do sistema.
Tipo de atuação
Frequência de Operação
Cenário Típico
Manual
Baixo
Tubulações simples ou raramente operadas
Pneumático
Alto
Linhas de produção automatizadas
Elétrico
Médio-Alto
Sistemas de controle remoto ou centralizado
As válvulas de esfera pneumáticas podem ser equipadas com acessórios adicionais, como válvulas solenóides, interruptores de limite, reguladores de filtro de ar e posicionadores para alcançar níveis mais altos de automação confiável e controle preciso.
Alguns sistemas sanitários e industriais operam sob vácuo ou pressão negativa. As válvulas esfera de fixação padrão podem não fornecer vedação confiável nessas condições.
As válvulas esfera de fixação com classificação de vácuo apresentam estruturas de vedação otimizadas e materiais de sede apropriados para garantir uma operação estável e sem vazamentos. Eles são comumente usados em sistemas farmacêuticos, de biotecnologia e de transporte a vácuo, onde é necessário um desempenho de vácuo confiável.
Este artigo faz parte da série de conhecimento sobre válvulas da SLVCN , onde compartilhamos insights práticos sobre seleção, operação e automação de válvulas.
