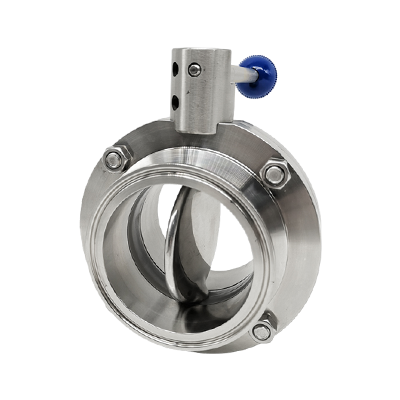

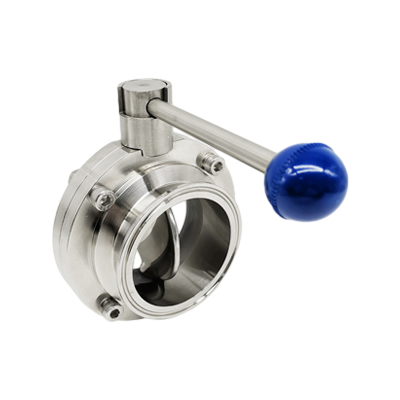

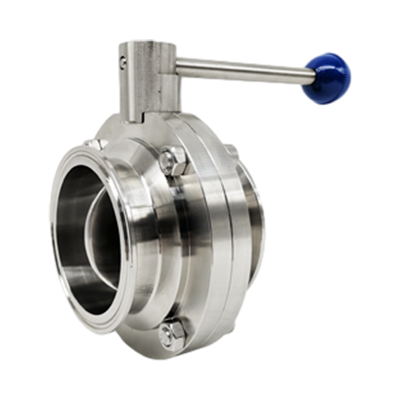

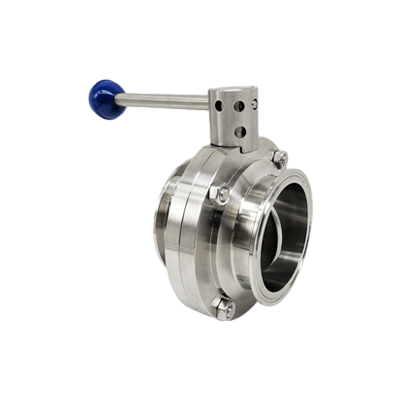

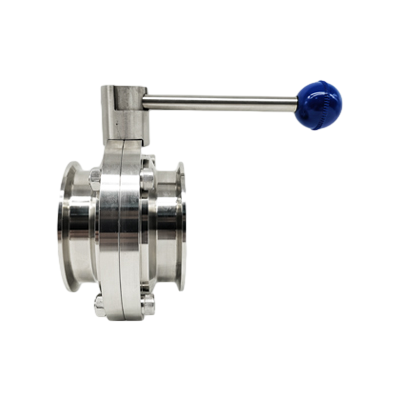

Uma válvula manual de borboleta manual , que é amplamente utilizada no sistema de tubulação de aço inoxidável para controlar e regular o fluxo médio. Esse tipo de válvula pode ser tratado pelo manual, um atuador elétrico ou um atuador pneumático. O Atuador da válvula pode ser aberto.
Existem 3 tipos de ação: normal (não), fechamento normal (NC), ar/ar (a/a).
A alça de posição múltipla regula a válvula em 15 em sua posição aberta ou fechada 12 e atinge o controle ou fins de fluxo médio. A alça de tração regula a válvula através de três posicionamento multifuncional, em suas posições abertas ou fechadas e também atinge o controle do objetivo do fluxo médio.
Recursos de design:
O corpo da válvula pode ser substituído em qualquer conexão e o comprimento não será alterado.
Conexão final: grampo, solda, fio, flange
O material da peça contatado com a mídia é 304/316L, outras peças são 304,
Material de vedação: EPDM, VMQ, FPM
Tamanho: 1 '-6 ' (DN25-DN150)
Padrão: 3A, DIN, SMS, IDF, ISO

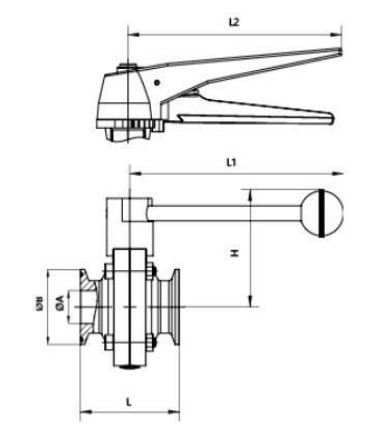

| Tamanho | φa | φb | φc | L1 | L2 | L | H |
| 1 ' | 22.1 | 50.5 | 25.4 | 140 | 147 | 68 | 77 |
| 1.5 ' | 34.8 | 50.5 | 38.1 | 140 | 147 | 70 | 80 |
| 2 ' | 47.5 | 64 | 50.8 | 140 | 147 | 76 | 88 |
| 2.5 ' | 60.2 | 77.5 | 63.5 | 150 | 147 | 84 | 95 |
| 3 ' | 72.9 | 91 | 76.2 | 150 | 169 | 84 | 102 |
| 4 ' | 97.4 | 119 | 101.6 | 160 | 169 | 92 | 119 |
| 6 ' | 146.8 | 167 | 152.4 | 215 | 210 | 110 | 160 |
Uma válvula manual de borboleta manual , que é amplamente utilizada no sistema de tubulação de aço inoxidável para controlar e regular o fluxo médio. Esse tipo de válvula pode ser tratado pelo manual, um atuador elétrico ou um atuador pneumático. O Atuador da válvula pode ser aberto.
Existem 3 tipos de ação: normal (não), fechamento normal (NC), ar/ar (a/a).
A alça de posição múltipla regula a válvula em 15 em sua posição aberta ou fechada 12 e atinge o controle ou fins de fluxo médio. A alça de tração regula a válvula através de três posicionamento multifuncional, em suas posições abertas ou fechadas e também atinge o controle do objetivo do fluxo médio.
Recursos de design:
O corpo da válvula pode ser substituído em qualquer conexão e o comprimento não será alterado.
Conexão final: grampo, solda, fio, flange
O material da peça contatado com a mídia é 304/316L, outras peças são 304,
Material de vedação: EPDM, VMQ, FPM
Tamanho: 1 '-6 ' (DN25-DN150)
Padrão: 3A, DIN, SMS, IDF, ISO
| Tamanho | φa | φb | φc | L1 | L2 | L | H |
| 1 ' | 22.1 | 50.5 | 25.4 | 140 | 147 | 68 | 77 |
| 1.5 ' | 34.8 | 50.5 | 38.1 | 140 | 147 | 70 | 80 |
| 2 ' | 47.5 | 64 | 50.8 | 140 | 147 | 76 | 88 |
| 2.5 ' | 60.2 | 77.5 | 63.5 | 150 | 147 | 84 | 95 |
| 3 ' | 72.9 | 91 | 76.2 | 150 | 169 | 84 | 102 |
| 4 ' | 97.4 | 119 | 101.6 | 160 | 169 | 92 | 119 |
| 6 ' | 146.8 | 167 | 152.4 | 215 | 210 | 110 | 160 |
