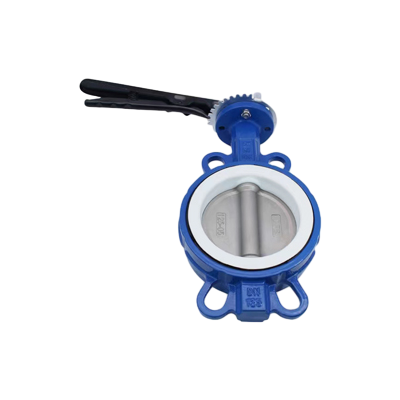

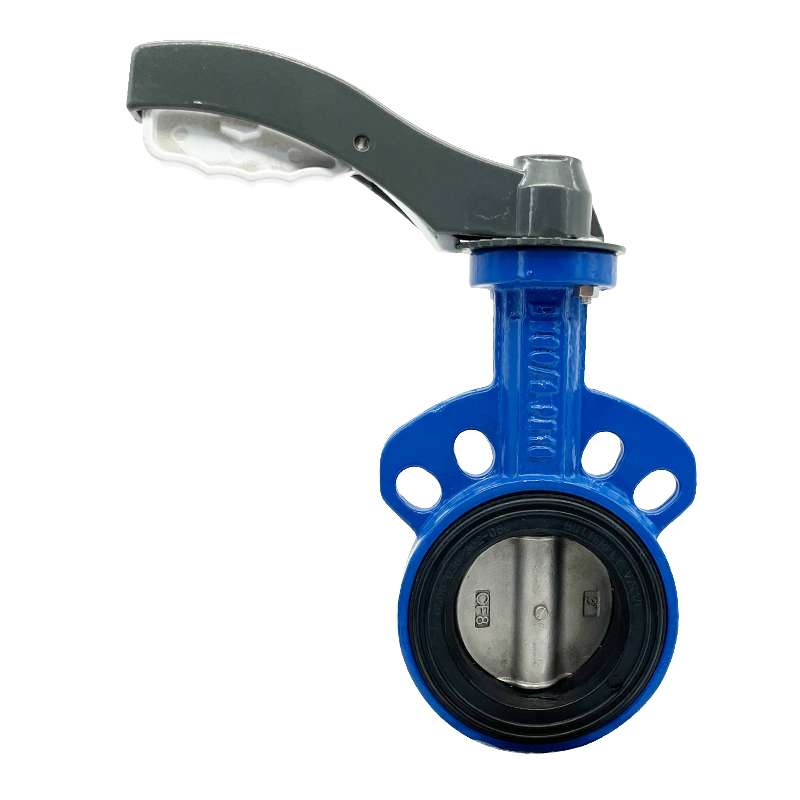

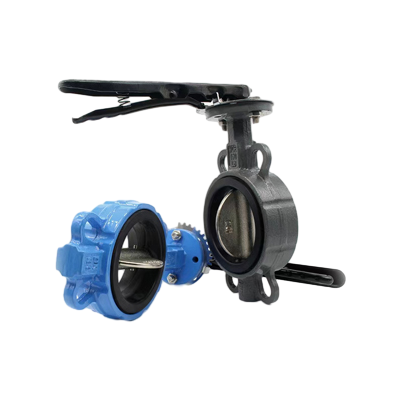

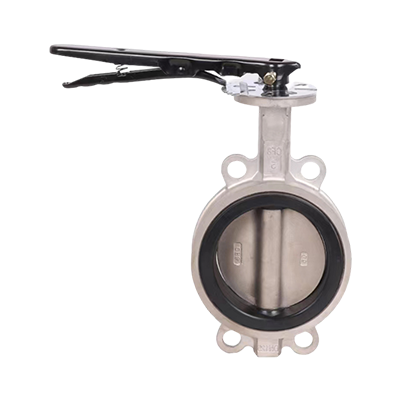

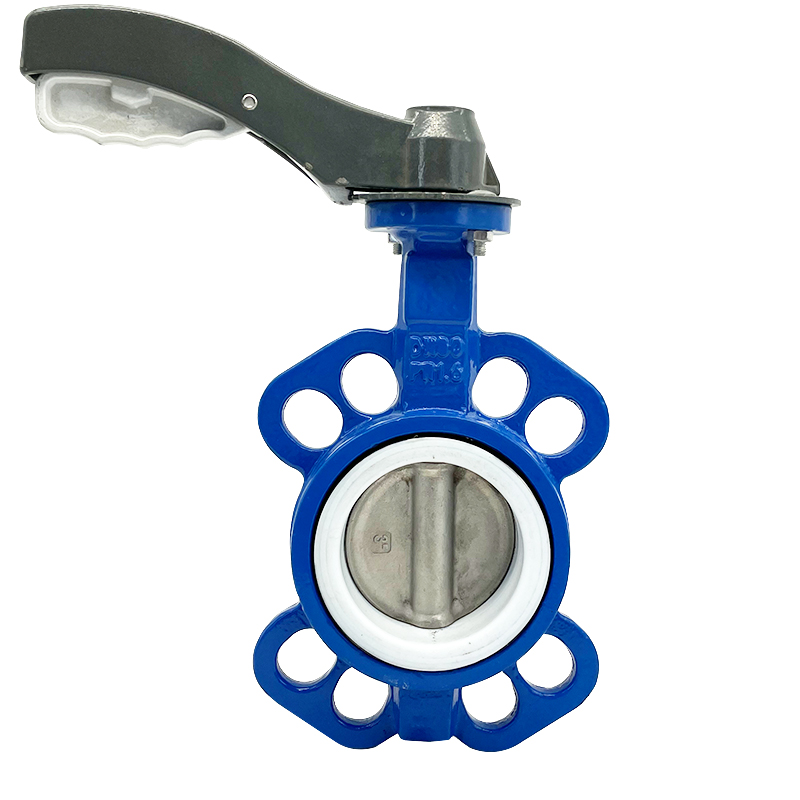

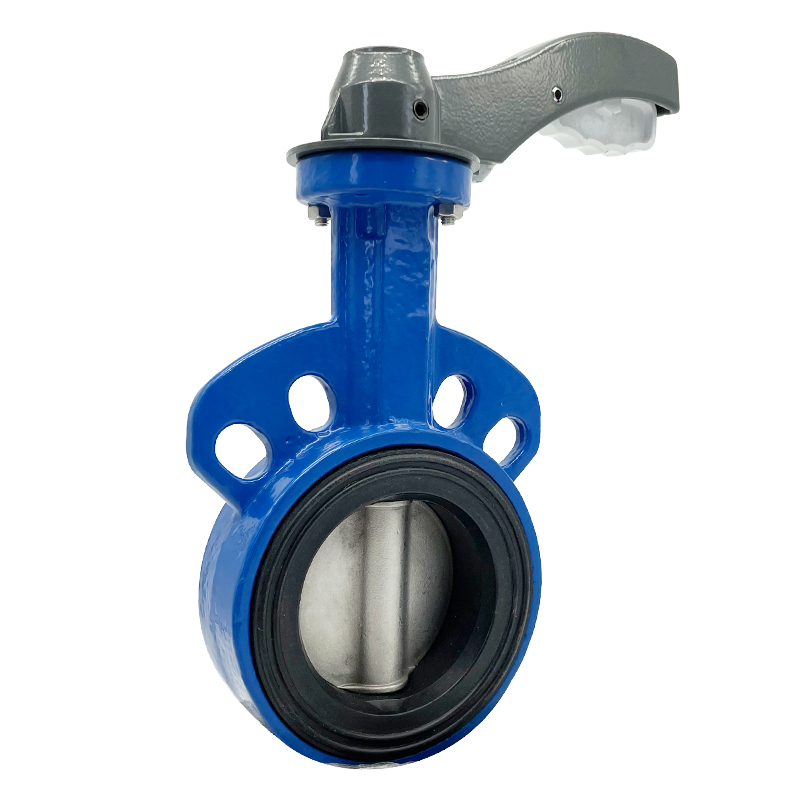

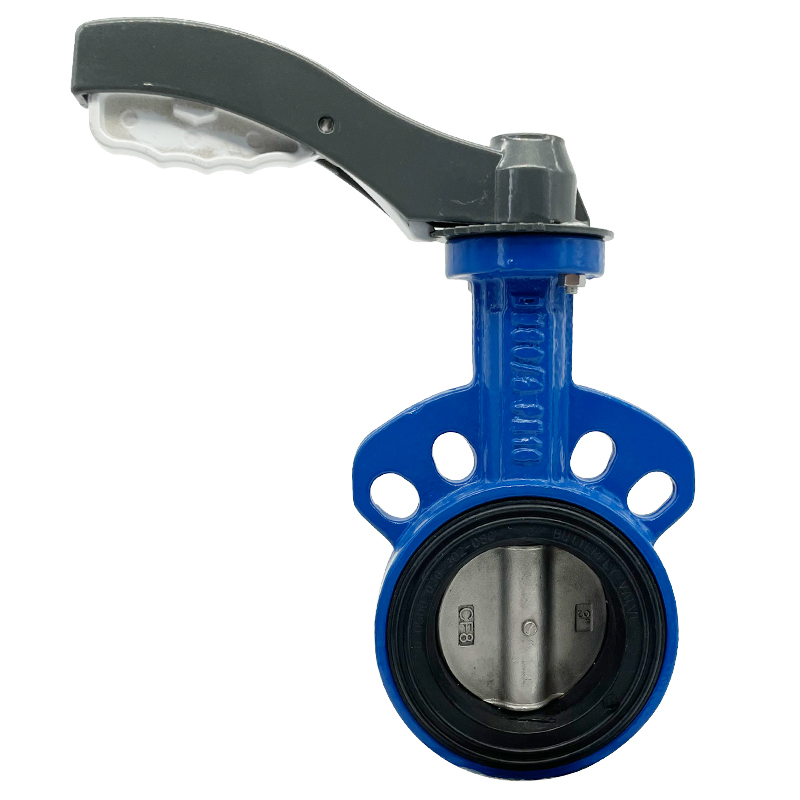

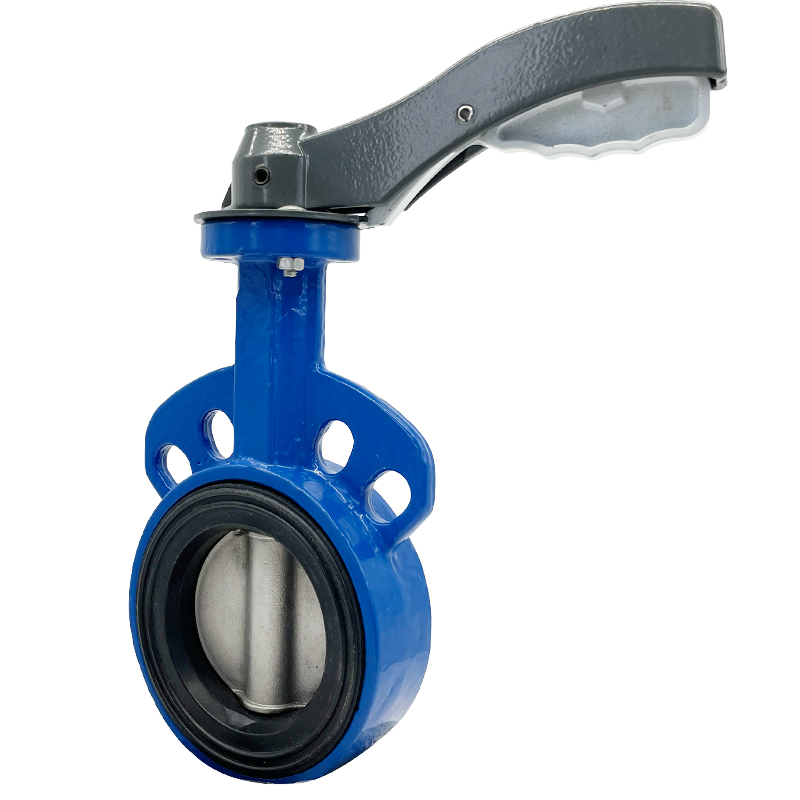

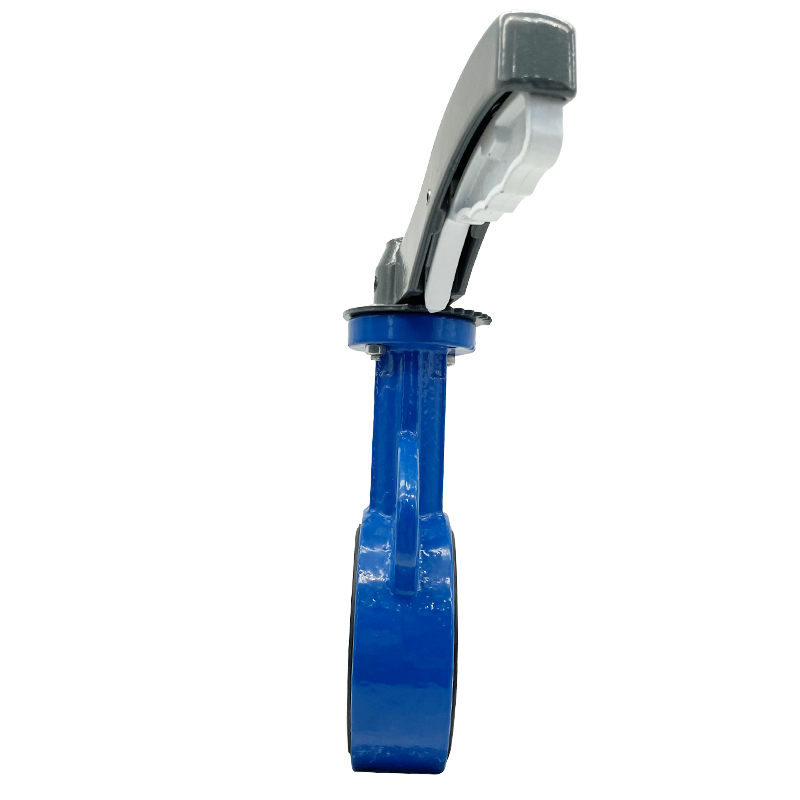

Válvula de borboleta manual de wafer

Tamanho: DN40-DN1000
Pressão: pn6, pn10, pn16 /150lb /5k, 10k
Material corporal: ferro fundido, aço inoxidável
Material do disco: ferro fundido, aço inoxidável
Assento de válvula: EPDM, NBR, Viton, Borracha de Silício, Teflon
Conexão: Tipo de wafer
Flange superior: ISO5211
Operação: alavanca, caixa de engrenagens

Marca: SLVCN/VEAPON

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Descrição do produto

Uma válvula borboleta é uma válvula que isola ou regula o fluxo de um fluido. O mecanismo de fechamento é um disco que gira. O disco está posicionado no centro do tubo. Uma haste passa pelo disco para um atuador da parte externa da válvula. Girar o atuador gira o disco paralelo ou perpendicular ao fluxo. Ao contrário de uma válvula de esfera, o disco está sempre presente no fluxo, por isso induz uma queda de pressão, mesmo quando aberta.

A válvula de borboleta no estilo de wafer foi projetada para manter uma vedação contra o diferencial de pressão bidirecional para evitar qualquer refluxo em sistemas projetados para o fluxo unidirecional. Ele realiza isso com um selo bem adequado; Junta, anel de O, com precisão usinada e uma face de válvula plana nos lados a montante e a jusante da válvula.

Especificação principal

Tamanho	Operar tipo	Pressão	Temperatura de trabalho	Selo material	Material do disco	Material corporal	Meduim
DN40-DN1000	Atuador pneumático	Pn6	-15 ℃ -85 ℃	EPDM	Ferro dúctil	SS304/316	Água
	Atuador elétrico	PN10	-25 ℃ -150 ℃	Ptfe	SS304/316	WCB	Óleo
	Alavanca manual da mão	PN16		Nbr	WCB	Aluminu M liga	Gás
	Engrenagem de minhocas	ANSI150		Viton	Brozen de alumínio	Ferro dúctil	Pó
		Jis5k/10k/16k

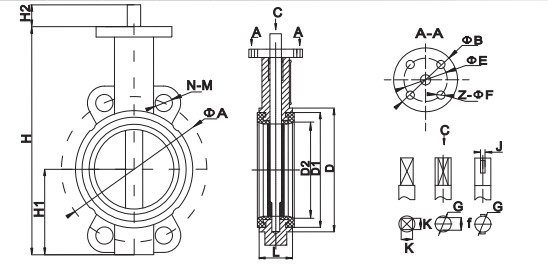

Dimensão principal

DN	L	PN (10/16)		φb	H	H1	G*f/k	J	H2	φe	Z-tal	φd	φd1	φd2
DN	L	φa	Nm	φb	H	H1	G*f/k	J	H2	φe	Z-tal	φd	φd1	φd2
40	42	110	4-16	65/90	193	60	12.6*9/11	1-3	27	50/70	4-7.5/10	101	76	48
50	42	125	4-16	65/90	193	60	12.6*9/11	1-3	27	50/70	4-7.5/10	101	76	48
65	45	145	4-16	65/90	212	70	12.6*9/11	1-3	27	50/70	4-7.5/10	117	89	62
80	45	160	8-16	65/90	232	82	12.6*9/11	1-3	27	50/70	4-7.5/10	127	103	77
100	52	180	8-16	90	280	101	16*11/11	1-5	27	70	4-10	157	135	98
125	55	210	8-16	90	302	117	18.9*13/14	1-5	27	70	4-10	181	159	121
150	55	240	8-20	90	330	129	18.9*13/14	1-5	27	70	4-10	214	188	148
200	60	295	8-20/12-20	120	419	166	22*16/17	1-5	40	102	4-12	266	238	200
250	66	350/355	12-20/12-24	120	482	195	28.5*22/22	1-8	45	102	4-12	318	292	248
300	76	400/410	12-20/12-24	150	553	236	31.6/22	1-8	50	102/125	4-12/14	374	344	299
350	76	460/470	16-20/16-24	150	635	267	31.6/22	1-8	50	102/125	4-12/14	436	375	331
400	86	515/525	16-24/16-27	197	709	309	33.3/27	1-10	64	125/140	4-14/18	488	439	387
450	105	565/585	20-24/20-27	197	750	328	38/27	1-12	64	140/165	4-18/22	539	490	438
500	130	620/650	20-24/20-30	197	840	360	41/36	1-12	64	165	4-22	594	535	489
600	151	725/770	20-27/20-33	276	1021	459	50.5/36	2-16	70	165	4-22	693	653	590
700	163	840	24-27/24-33	300	1140	520	60/46	2-18	82	254	8-18	804	744	692
800	188	950	24-30/24-36	300	1263	591	60/46	2-20	82	254	8-18	910	849	792
900	203	1050	28-30/28-36	300	1376	656	75/55	2-22	118	254	8-18	1008	947	861
1000	216	1160/1170	28-33/28-39	300	1522	722	85/55	2-25	148	254	8-18	1107	1053	961
