Válvula de esfera munhão criogênica de alta pressão com almofada de montagem ISO 5211

Especificações:
Faixa de tamanho: 2'-20' / DN50-DN500; tamanhos maiores opcionais
Classificação de pressão: ASME Classe 150/300/600/900/1500/2500
Faixa de temperatura: Até -196°C para configurações selecionadas
Conexão Final: RF/RTJ Flangeada; Solda de topo opcional
Material do corpo: F304/F304L/F316/F316L; ligas especiais opcionais
Material do assento: PCTFE / PTFE / RPTFE / PEEK
Design da Haste: Haste Estendida/Capô Estendido para serviço criogênico
Operação: Engrenagem sem-fim / Elétrica / Pneumática / Hidráulica
Padrões e testes: ASME B16.34 / API 598 / ISO 5208; testes criogênicos opcionais

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Descrição do produto

A válvula esférica montada em munhão criogênico de alta pressão SLVCN foi projetada para aplicações de GNL, gás industrial, armazenamento criogênico e isolamento de tubulações de baixa temperatura.

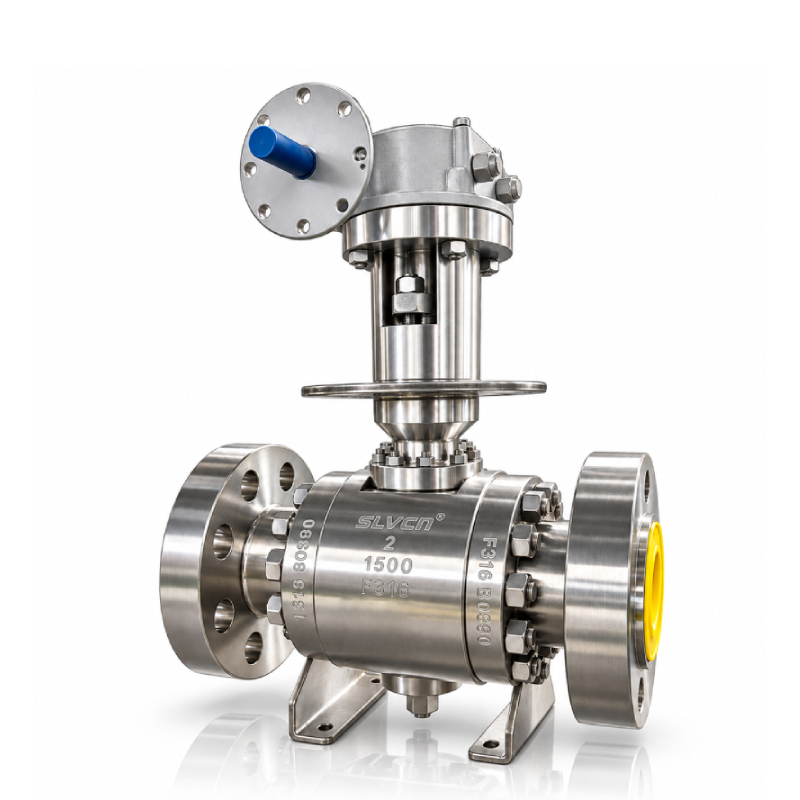

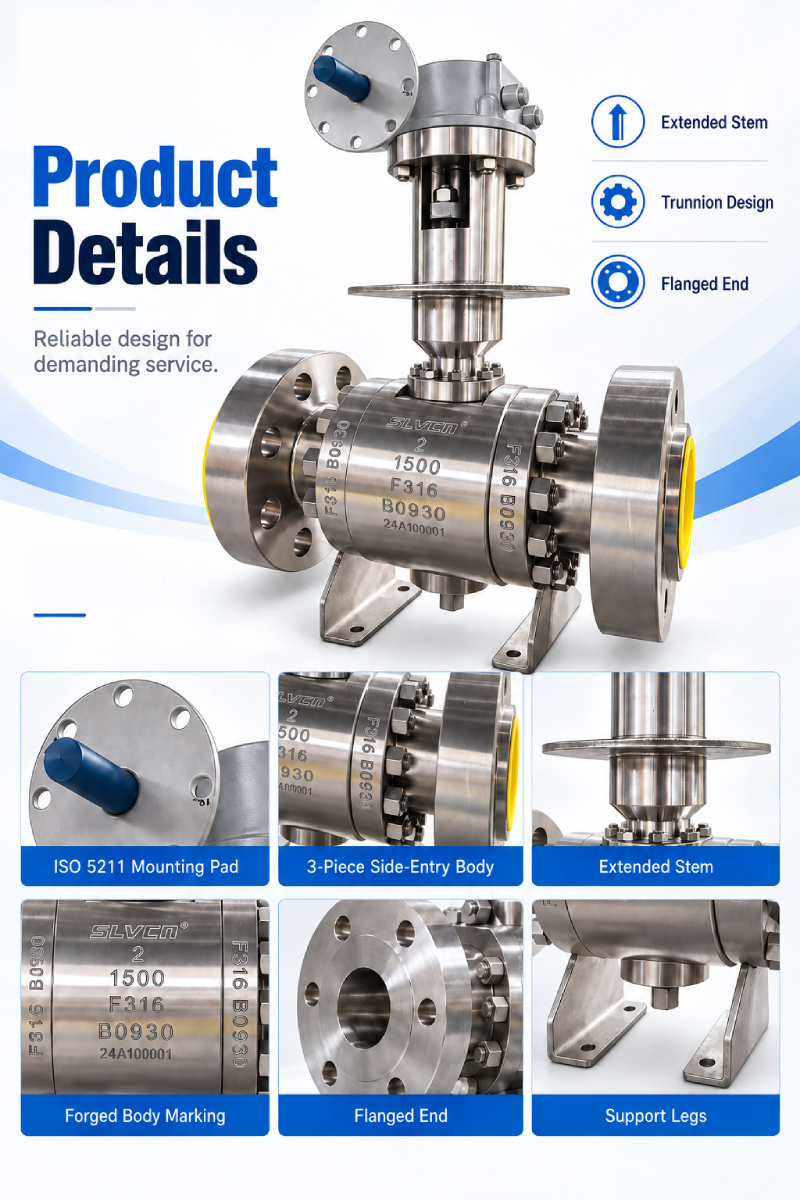

O corpo aparafusado com entrada lateral forjada e a estrutura esférica montada no munhão suportam operação estável em serviço criogênico de alta pressão. Um design de haste/tampão estendido ajuda a manter a área de empacotamento da haste afastada da zona de baixa temperatura e fornece espaço para isolamento da tubulação. A amostra mostrada é uma válvula de esfera criogênica ASME Classe 1500 F316 de 2' com extremidades flangeadas RTJ.

Os materiais do corpo F304, F316 e F316L estão disponíveis com opções de sede PCTFE, PTFE, RPTFE ou PEEK , selecionados de acordo com a temperatura, pressão e meio de operação. Extremidades RF, RTJ ou soldadas de topo e engrenagem helicoidal, operação elétrica, pneumática ou hidráulica podem ser fornecidas de acordo com os requisitos do projeto. Configurações criogênicas selecionadas estão disponíveis para temperaturas de serviço de até -196°C.
