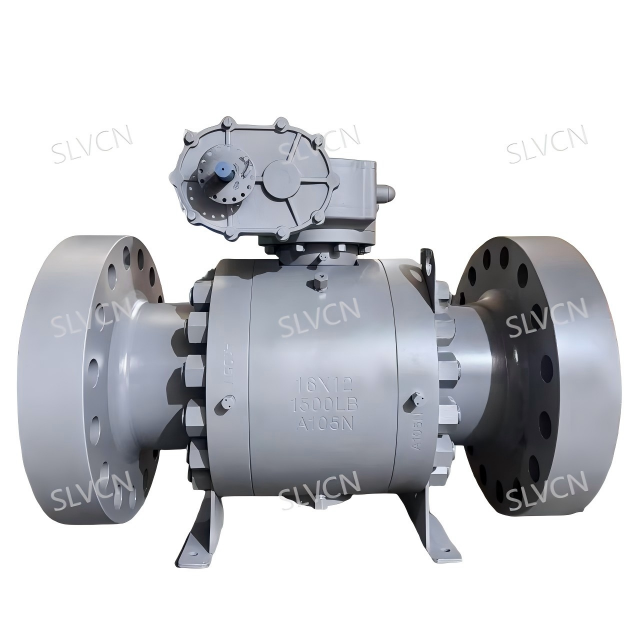

Válvula esfera de alta pressão classe 1500

Tamanho: 2' a 48' (DN50–DN1200)

Pressão: Classe 1500 (2500 LB/PN420)
Temperatura operacional:-46°C ~ +200°C (Dependentes do Material)

Método de montagem: Entrada lateral

Tipo de bola: Montado em munhão

Finalizar conexão: RF/RTJ flangeado (BW opcional)
Tipos de operação: Alça, engrenagem helicoidal, elétrica, pneumática

Materiais do corpo: A694F52, A694F60, A694F65, A182F6A, A182F316, A182F347, 17-4PH, A182F44, A182 F51, A182 F53, Inconel 625, Incoloy 800, Hastelloy C, ect.
Materiais do assento: PEEK, PCTFE (KEL-F), Devlon V-API, assento rígido

Padrões de design e fabricação: API 6D, BS 5351, MESCSPET7/200, ASME B16.34
Campo de aplicação: Petróleo e Gás, Química e Petroquímica, Geração de Energia, Offshore e Águas Profundas, Aeroespacial e Militar, Tratamento e Abastecimento de Água, Metalúrgica e Mineração, etc.
Marca: SLVCN

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Marca do Produto:
SLVCN

Descrição do produto

Descrição do produto

A válvula esfera de alta pressão em aço forjado Classe 1500 da SLVCN oferece desempenho confiável em sistemas industriais exigentes. Apresentando Double Block-and-Bleed (DBB) e um dispositivo de vedação de emergência, garante máxima segurança e prevenção de vazamentos.

Com designs de haste antiestática, à prova de fogo (API 607) e anti-explosão, esta válvula garante operação segura mesmo em condições extremas.

Construído com materiais resistentes à corrosão, proporciona durabilidade duradoura e desempenho de vedação confiável sob pressões flutuantes. A válvula suporta atuação manual, de engrenagem helicoidal, elétrica e pneumática e oferece montagem direta ISO 5211 para fácil integração de automação.

Ideal para petróleo e gás, produtos químicos e geração de energia, esta válvula atende aos padrões API 6D e ASME B16.34, com classificação de pressão de PN420/6000 PSIG.

Principais recursos

✓ Segurança máxima e prevenção de vazamentos

Duplo bloqueio e sangramento (DBB), dispositivo de vedação de emergência, antiestático, à prova de fogo (API 607) e haste anti-explosão garantem operação segura em sistemas de alta pressão com proteção adicional para aplicações críticas.

✓ Vedação confiável do assento

A estrutura avançada de vedação da sede oferece desempenho livre de vazamentos sob altas pressões, suportando projetos de vedação simples e dupla para maior confiabilidade.

✓ Durável e resistente à corrosão

Feito de aço forjado de alta qualidade e materiais resistentes à corrosão, garantindo durabilidade em ambientes agressivos e resistência a fissuras por tensão.

✓ Integração flexível e fácil

Suporta atuação manual, engrenagem helicoidal, elétrica e pneumática, com montagem direta ISO 5211 para fácil automação e compatibilidade do atuador.

✓ Opções versáteis de portas

Disponível em passagem total ou passagem reduzida para atender aos requisitos de fluxo do sistema, oferecendo flexibilidade para diversas aplicações.

✓ Opções personalizáveis

Disponível em vários tamanhos e materiais (A694F52, A694F60, A694F65, A182F316, Inconel 625, etc.) para atender às necessidades industriais.

✓ Aplicações comprovadas

Ideal para indústrias de petróleo e gás, química, geração de energia e tratamento de água, atendendo às demandas de aplicações de alta pressão.

Lista de peças

Estrutura da válvula de esfera

1	Corpo Direito	9	Selo labial	17	Chave	25	Almofada de embalagem	33	Rolamento de impulso
2	Noz	10	Retentor de assento	18	Parafuso	26	Bandeja coletora	34	Rolamento da Haste
3	Alfinete	11	Selo labial	19	Garanhão	27	Caixa de embalagem	35	Suporte de munhão
4	Junta	12	Parafuso	20	Noz	28	Noz	36	Corpo
5	Primavera	13	Anel de pressão do assento	21	Garanhão	29	Garanhão	37	Válvula de drenagem
6	Garanhão	14	Seat	22	Glândula	30	Tronco
7	Arruela de impulso	15	Bola	23	Anel de embalagem	31	Arruela de impulso
8	Selo labial	16	Engrenagem sem-fim	24	Embalagem	32	Rolamento da Haste

Especificações Técnicas

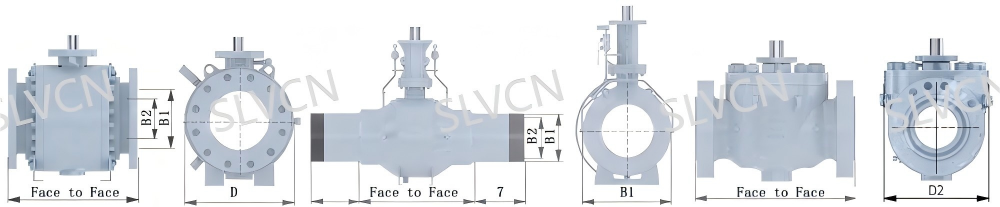

Válvula esfera de aço forjado montada em munhão classe 1500 Dimensões: Classe 1500 - Porto Completo

Tamanho	Furo		Entrada lateral							Entrada principal
Tamanho	Furo		Frente a frente			D pol/mm	D1 pol./mm	Peso		Frente a frente			D2 pol./mm	Peso
NPS/DN	B1 pol./mm	B2 pol./mm	RF pol./mm	RTJ pol./mm	BWE pol./mm	D pol/mm	D1 pol./mm	Modelo FF lb/kg	Modelo FW lb/kg	RF pol./mm	RTJ pol./mm	BWE pol./mm	D2 pol./mm	Modelo FT lb/kg
2 '	1.94	1.94	14.5	14.63	14.5	8.5	8.5	137	132	14.5	14.63	14.5	8.5	121
50	49	49	368	371	368	216	216	62	60	368	371	368	216	55
3 '	2.94	2.94	18.5	18.63	18.5	10.5	10.5	260	254	18.5	18.63	18.5	10.5	331
80	74	74	470	473	470	266	266	118	115	470	473	470	267	150
4 '	3.94	3.94	21.5	21.63	21.5	12.2	12.2	439	397	21.5	21.63	21.5	12.2	606
100	100	100	546	549	546	311	311	199	180	546	549	546	311	275
6 '	5.69	5.69	27.75	28	27.75	16.3	16.3	1113	1102	27.75	28	27.75	15.6	1389
150	144	144	705	711	705	415	415	505	500	705	711	705	396	630
8'	7.56	7.56	32.75	33.13	32.75	20.2	20.2	1931	1907	32.75	33.13	32.75	19.1	2557
200	192	192	832	841	832	512	512	876	865	832	841	832	486	1160
10'	9.44	9.44	39	39.38	39	23.6	23.6	3175	3087	39	39.38	39	23	3263
250	239	239	991	1000	991	600	600	1440	1400	991	1000	991	585	1480
12'	11.31	11.31	44.5	45.13	44.5	27.4	27.4	4806	4740	44.5	45.13	44.5	27.9	4475
300	287	287	1130	1146	1130	695	695	2180	2150	1130	1146	1130	709	2030
14'	12.44	12.44	49.5	50.25	49.5	30.1	30.1	6440	6393	49.5	50.25	49.5	30.1	5842
350	315	315	1257	1276	1257	765	765	2921	2900	1257	1276	1257	765	2650
16'	14.19	14.19	54.5	55.38	54.5	34.6	34.6	9451	9370	54.5	55.38	54.5	33.4	8642
400	360	360	1384	1407	1384	880	880	4287	4250	1384	1407	1384	848	3920
18'	16	16	60.5	61.38	60,50*	37.2	37.2	13779	13559	60.5	61.38	60,50*	38.6	11641
450	406	406	1537	1559	1537*	945	945	6250	6150	1537	1559	1537*	980	5280
20'	17.88	17.88	65.5	66.38	65,50*	42.1	42.1	20062	19842	65.5	66.38	65,50*	40	14551
500	454	454	1664	1686	1664*	1070	1070	9100	9000	1664	1686	1664*	1015	6600
24'	21.5	21.5	77,60*	77.63	77,60*	49.6	49.6	30865	29542	77,60*	77.63	77,60*	50.9	24251
600	546	546	1972*	1972	1972*	1260	1260	14000	13400	1972*	1972	1972*	1293	11000

Peso e dimensões para válvulas maiores até 48' disponíveis sob consulta

Dimensões: Classe 1500 - Porta reduzida

Tamanho	Furo		Entrada lateral							Entrada principal
Tamanho	Furo		Frente a frente			D pol/mm	D1 pol./mm	Peso		Frente a frente			D2 pol./mm	Peso
NPS/DN	B1 pol./mm	B2 pol./mm	RF pol./mm	RTJ pol./mm	BWE pol./mm	D pol/mm	D1 pol./mm	Modelo GG lb/kg	Modelo GW lb/kg	RF pol./mm	RTJ pol./mm	BWE pol./mm	D2 pol./mm	Modelo FT lb/kg
2'×11/2'	1.94	1.5	14.5	14.63	14.5	8.5	8.5	108	101	14.5	14.63	14.5	8.5	110
50×40	49	38	368	371	368	216	216	49	46	368	371	368	216	50
3'×2'	2.94	1.94	18.5	18.63	18.5	10.5	10.5	187	181	18.5	18.63	18.5	10.5	212
80×50	74	49	470	473	470	266	266	85	82	470	473	470	267	96
4'X3'	3.94	2.94	21.5	21.63	21.5	12.2	12.2	320	309	21.5	21.63	21.5	12.2	441
100×80	100	74	546	549	546	311	311	145	140	546	549	546	311	200
6'X4'	5.69	3.94	27.75	28	27.75	15.6	15.6	648	639	27.75	28	27.75	15.6	827
150×100	144	100	705	711	705	396	396	294	290	705	711	705	396	375
8'×6'	7.56	5.69	32.75	33.13	32.75	19.1	19.1	1374	1345	32.75	33.13	32.75	19.1	1565
200×150	192	144	832	841	832	486	486	623	610	832	841	832	486	710
10'X8'	9.44	7.56	39	39.38	39	23.1	23.1	2388	2359	39	39.38	39	23.1	2866
250×200	239	192	991	1000	991	586	586	1083	1070	991	1000	991	586	1300
12'×10'	11.31	9.44	44.5	45.13	44.5	26.6	26.6	3708	3682	44.5	45.13	44.5	26.6	3527
300×250	287	239	1130	1146	1130	676	676	1682	1670	1130	1146	1130	676	1600
14'X10'	12.44	9.44	49.5	50.25	49.5	29.6	29.6	4301	4277	49.5	50.25	49.5	29.6	4740
350×250	315	239	1257	1276	1257	751	751	1951	1940	1257	1276	1257	751	2150
14'X12'	12.44	11.31	49.5	50.25	49.5	29.6	29.6	5291	5247	49.5	50.25	49.5	29.6	6063
350×300	315	287	1257	1276	1257	751	751	2400	2380	1257	1276	1257	751	2750
16'×12'	14.19	11.31	54.5	55.38	54.5	32.5	32.5	6158	6085	54.5	55.38	54.5	32.5	6945
400×300	360	287	1384	1407	1384	826	826	2793	2760	1384	1407	1384	826	3150
20'×16'	17.88	14.19	65.5	66.38	65,50*	38.8	38.8	11550	11464	65.5	66.38	65,50*	38.8	11023
500×400	454	360	1664	1686	1664*	986	986	5239	5200	1664	1686	1664*	986	5000
24'×20'	21.5	17.88	77,60*	77.63	77,60*	46.1	46.1	22553	22465	77,60*	77.63	77,60*	46.1	16314
600×500	546	454	1972*	1972	1972*	1170	1170	10230	10190	1972*	1972	1972*	1170	7400
