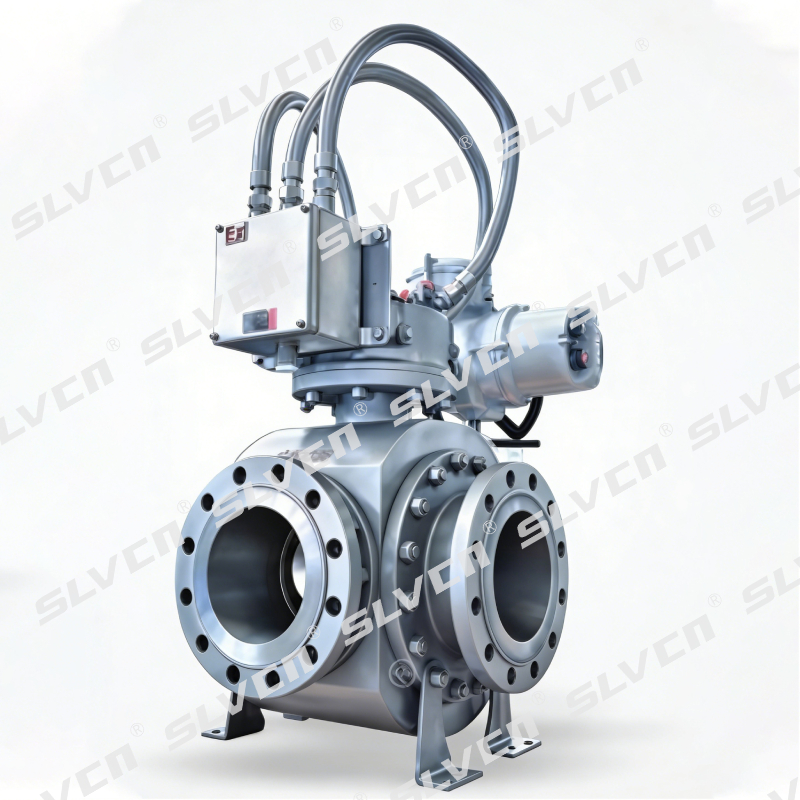

Válvula esférica de entrada superior montada em munhão fixo Scotch Yoke com estrutura DBB
Tipo de válvula: Válvula de esfera montada em munhão de entrada superior Scotch Yoke Classificação de pressão: ASME Classe 600 (Classes de pressão adicionais disponíveis mediante solicitação: Classe 150, 300, 900, 1500, 2500) Faixa de tamanho: 2'–64' (DN50–DN1600); tamanhos maiores disponíveis mediante solicitação Projeto da bola: Munhão montado Construção corporal: Corpo forjado com tampa superior aparafusada para fácil manutenção (Top Entry) Projeto de vedação: Bloqueio Duplo e Sangramento (DBB) Opções de materiais de assento: Assento metálico (padrão), assento macio (para aplicações específicas) Temperatura operacional: -40°C a 550°C (dependendo da seleção do material) Finalizar conexão: RF/RTJ flangeado Operação: Atuador Pneumático Scotch Yoke Interface de montagem: Montagem direta ISO 5211 disponível Materiais: WCB, LCB, LCC, WC6, WC9, Aço Inoxidável, Duplex, Super Duplex, Ligas de Níquel Padrões de projeto: Projetado com base nas diretrizes API 6D, BS 5351, ASME B16.34 Projeto à prova de fogo: Construído de acordo com os princípios de segurança contra incêndio API 607 / API 6FA Direção de vedação: Vedação bidirecional Marca: SLVCN
A válvula esfera montada em munhão de entrada superior classe 1500 SLVCN foi projetada para isolamento confiável em ambientes exigentes e de alta pressão, como petróleo e gás, processamento químico e geração de energia.
Esta válvula possui uma esfera montada em munhão e um sistema de vedação Double Block and Bleed (DBB) para isolamento seguro e controle de pressão da cavidade, mesmo sob altas pressões diferenciais. O design de entrada superior permite fácil inspeção e manutenção em linha, reduzindo significativamente o tempo de inatividade em operações contínuas.
Construída com um corpo WCB fundido de peça única e durável, esta válvula fornece alta integridade estrutural enquanto mantém os custos gerenciáveis para aplicações grandes e de alta pressão. Os principais recursos de segurança incluem design à prova de fogo, proteção antiestática e haste anti-explosão, garantindo operação segura em condições perigosas. Materiais e sistemas de vedação também estão disponíveis para atender aos padrões NACE MR0175 para serviços com gases ácidos.
Principais recursos
✓ Monitoramento de cavidades de sangramento em tempo real
Monitoramento visual DBB via manômetro ou porta de descarga, permitindo detecção precoce de vazamentos para operação segura.
✓ Atuador Scotch Yoke com controle de precisão
O design sem zonas mortas garante uma sincronização precisa da válvula, permitindo um controle suave do sistema automatizado.
✓ Design de esfera fixa de baixo torque
A distribuição uniforme da carga reduz o torque operacional em 40%, prolongando a vida útil do atuador e melhorando a eficiência da válvula.
✓ Ampla faixa de temperatura
Suporta temperaturas de -40°C a 550°C, adequado para meios complexos e extremos.
✓ Projeto à prova de fogo para serviços de hidrocarbonetos
A construção à prova de fogo mantém a integridade da vedação durante a exposição ao fogo, atendendo às necessidades de isolamento de emergência para indústrias químicas e de petróleo e gás.
Especificações Técnicas
Dimensões: Classe 300 - Porto Completo
Tamanho
Furo
Modelo / Cara a Cara
D2 pol./mm
Peso
NPS/DN
B1 pol./mm
B2 pol./mm
FT RF Fin/mm
FT RTJ pol./mm
FT BWE pol/mm
Modelo FT lb/kg
2 '
1.94
1.94
11.5
11.63
11.5
7.5
121
50
49
49
292
295
292
190
55
3 '
2.94
2.94
14
14.13
14
9.4
276
80
74
74
356
359
356
240
125
4 '
3.94
3.94
17
17.13
17
11.4
507
100
100
100
432
435
432
290
230
6 '
5.94
5.94
22
22.13
22
14.6
606
150
150
150
559
562
559
370
275
8'
7.94
7.94
26
26.13
26
16.3
1124
200
201
201
660
664
660
415
510
10'
9.94
9.94
31
31.13
31
19.9
1279
250
252
252
787
791
787
505
580
12'
11.94
11.94
33
33.13
33
22.6
1609
300
303
303
838
841
838
575
730
14'
13.19
13.19
35
35.13
35
26.4
2072
350
334
334
889
892
889
670
940
16'
15.19
15.19
39
39.13
39
28
3087
400
385
385
991
994
991
712
1400
18'
17.19
17.19
43
43.13
43
29.8
4079
450
436
436
1092
1095
1092
757
1850
20'
19.19
19.19
47
47.25
47
36.4
5181
500
487
487
1194
1200
1194
925
2350
22'
21.19
21.19
51
51.38
51
37.3
7341
550
538
538
1295
1305
1295
947
3330
24'
23.19
23.19
55
55.38
55
42.5
8598
600
589
589
1397
1407
1397
1080
3900
Peso e dimensões para válvulas maiores até 64' disponíveis mediante solicitação. Para mais dimensões, entre em contato conosco.
Dimensões: Classe 300 - Porto Reduzido
Tamanho
Furo
Modelo / Cara a Cara
D2 pol./mm
Peso
NPS/DN
B1 pol./mm
B2 pol./mm
GT RF pol./mm
GT RTJ pol./mm
GT BWE pol./mm
Modelo GT lb/kg
2'×11/2'
1.94
1.5
11.5
11.63
11.5
6.5
66
50×40
49
38
292
295
292
166
30
3'×2'
2.94
1.94
14
14.13
14
8.3
143
80×50
74
49
356
359
356
210
65
4'X3'
3.94
2.94
17
17.13
17
10
298
100×80
100
74
432
435
432
255
135
6'×4'
5.94
3.94
22
22.13
22
12.6
551
150×100
150
100
559
562
559
320
250
8'×6'
7.94
5.94
26
26.13
26
15
661
200×150
201
150
660
664
660
381
300
10'X8'
9.94
7.94
31
31.13
31
17.5
1191
250×200
252
201
787
791
787
445
540
12'×10'
11.94
9.94
33
33.13
33
20.5
1367
300×250
303
252
838
841
838
520
620
14'×10'
13.19
11.94
35
35.13
35
23
1764
350×250
334
252
889
892
889
585
800
14'×12'
13.19
11.94
35
35.13
35
23
1984
350×300
334
303
889
892
889
585
900
16'×12'
15.19
11.94
39
39.13
39
25.6
2161
400×300
385
303
991
994
991
650
980
20'X16'
19.19
15.19
47
47.25
47
30.5
4057
500×400
487
385
1194
1200
1194
775
1840
24'×20'
23.19
19.19
55
55.38
55
36.4
6371
600×500
589
487
1397
1407
1397
925
2890
28'×24'
26.94
23.19
61
61.5
61
AOR
9877
700×600
684
589
1549
1562
1549
1080
4480
Peso e dimensões para válvulas maiores até 64' disponíveis mediante solicitação. Para mais dimensões, entre em contato conosco.
Descrição do produto
A válvula esfera montada em munhão de entrada superior classe 1500 SLVCN foi projetada para isolamento confiável em ambientes exigentes e de alta pressão, como petróleo e gás, processamento químico e geração de energia.
Esta válvula possui uma esfera montada em munhão e um sistema de vedação Double Block and Bleed (DBB) para isolamento seguro e controle de pressão da cavidade, mesmo sob altas pressões diferenciais. O design de entrada superior permite fácil inspeção e manutenção em linha, reduzindo significativamente o tempo de inatividade em operações contínuas.
Construída com um corpo WCB fundido de peça única e durável, esta válvula fornece alta integridade estrutural enquanto mantém os custos gerenciáveis para aplicações grandes e de alta pressão. Os principais recursos de segurança incluem design à prova de fogo, proteção antiestática e haste anti-explosão, garantindo operação segura em condições perigosas. Materiais e sistemas de vedação também estão disponíveis para atender aos padrões NACE MR0175 para serviços com gases ácidos.
Principais recursos
✓ Monitoramento de cavidades de sangramento em tempo real
Monitoramento visual DBB via manômetro ou porta de descarga, permitindo detecção precoce de vazamentos para operação segura.
✓ Atuador Scotch Yoke com controle de precisão
O design sem zonas mortas garante uma sincronização precisa da válvula, permitindo um controle suave do sistema automatizado.
✓ Design de esfera fixa de baixo torque
A distribuição uniforme da carga reduz o torque operacional em 40%, prolongando a vida útil do atuador e melhorando a eficiência da válvula.
✓ Ampla faixa de temperatura
Suporta temperaturas de -40°C a 550°C, adequado para meios complexos e extremos.
✓ Projeto à prova de fogo para serviços de hidrocarbonetos
A construção à prova de fogo mantém a integridade da vedação durante a exposição ao fogo, atendendo às necessidades de isolamento de emergência para indústrias químicas e de petróleo e gás.
Especificações Técnicas
Dimensões: Classe 300 - Porto Completo
Tamanho
Furo
Modelo / Cara a Cara
D2 pol./mm
Peso
NPS/DN
B1 pol./mm
B2 pol./mm
FT RF Fin/mm
FT RTJ pol./mm
FT BWE pol/mm
Modelo FT lb/kg
2 '
1.94
1.94
11.5
11.63
11.5
7.5
121
50
49
49
292
295
292
190
55
3 '
2.94
2.94
14
14.13
14
9.4
276
80
74
74
356
359
356
240
125
4 '
3.94
3.94
17
17.13
17
11.4
507
100
100
100
432
435
432
290
230
6 '
5.94
5.94
22
22.13
22
14.6
606
150
150
150
559
562
559
370
275
8'
7.94
7.94
26
26.13
26
16.3
1124
200
201
201
660
664
660
415
510
10'
9.94
9.94
31
31.13
31
19.9
1279
250
252
252
787
791
787
505
580
12'
11.94
11.94
33
33.13
33
22.6
1609
300
303
303
838
841
838
575
730
14'
13.19
13.19
35
35.13
35
26.4
2072
350
334
334
889
892
889
670
940
16'
15.19
15.19
39
39.13
39
28
3087
400
385
385
991
994
991
712
1400
18'
17.19
17.19
43
43.13
43
29.8
4079
450
436
436
1092
1095
1092
757
1850
20'
19.19
19.19
47
47.25
47
36.4
5181
500
487
487
1194
1200
1194
925
2350
22'
21.19
21.19
51
51.38
51
37.3
7341
550
538
538
1295
1305
1295
947
3330
24'
23.19
23.19
55
55.38
55
42.5
8598
600
589
589
1397
1407
1397
1080
3900
Peso e dimensões para válvulas maiores até 64' disponíveis mediante solicitação. Para mais dimensões, entre em contato conosco.
Dimensões: Classe 300 - Porto Reduzido
Tamanho
Furo
Modelo / Cara a Cara
D2 pol./mm
Peso
NPS/DN
B1 pol./mm
B2 pol./mm
GT RF pol./mm
GT RTJ pol./mm
GT BWE pol./mm
Modelo GT lb/kg
2'×11/2'
1.94
1.5
11.5
11.63
11.5
6.5
66
50×40
49
38
292
295
292
166
30
3'×2'
2.94
1.94
14
14.13
14
8.3
143
80×50
74
49
356
359
356
210
65
4'X3'
3.94
2.94
17
17.13
17
10
298
100×80
100
74
432
435
432
255
135
6'×4'
5.94
3.94
22
22.13
22
12.6
551
150×100
150
100
559
562
559
320
250
8'×6'
7.94
5.94
26
26.13
26
15
661
200×150
201
150
660
664
660
381
300
10'X8'
9.94
7.94
31
31.13
31
17.5
1191
250×200
252
201
787
791
787
445
540
12'×10'
11.94
9.94
33
33.13
33
20.5
1367
300×250
303
252
838
841
838
520
620
14'×10'
13.19
11.94
35
35.13
35
23
1764
350×250
334
252
889
892
889
585
800
14'×12'
13.19
11.94
35
35.13
35
23
1984
350×300
334
303
889
892
889
585
900
16'×12'
15.19
11.94
39
39.13
39
25.6
2161
400×300
385
303
991
994
991
650
980
20'X16'
19.19
15.19
47
47.25
47
30.5
4057
500×400
487
385
1194
1200
1194
775
1840
24'×20'
23.19
19.19
55
55.38
55
36.4
6371
600×500
589
487
1397
1407
1397
925
2890
28'×24'
26.94
23.19
61
61.5
61
AOR
9877
700×600
684
589
1549
1562
1549
1080
4480
Peso e dimensões para válvulas maiores até 64' disponíveis mediante solicitação. Para mais dimensões, entre em contato conosco.
