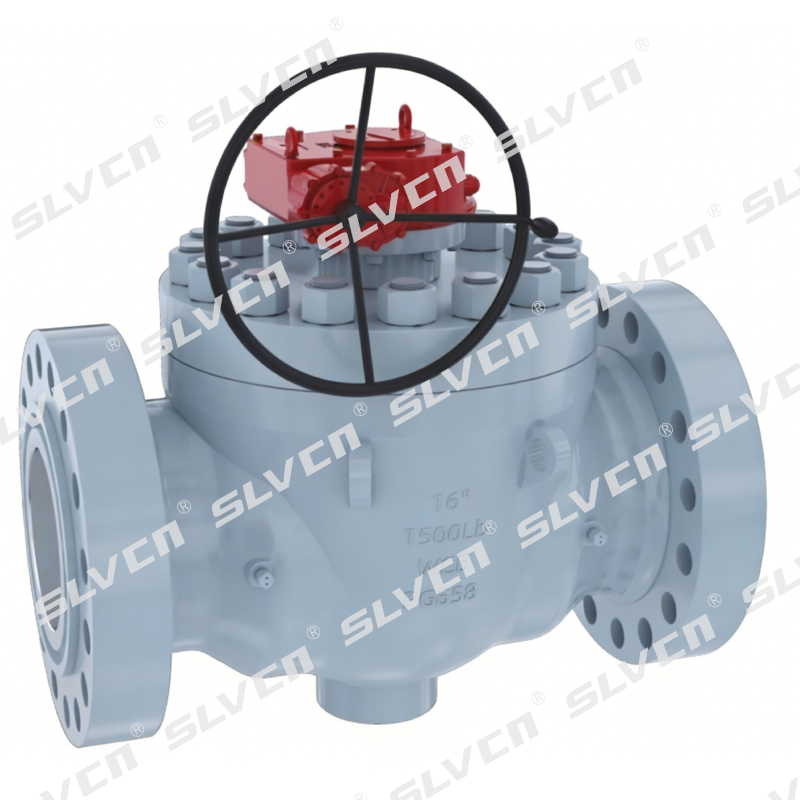

Válvula de esfera montada em munhão WCB DBB de entrada superior 1500LB
Faixa de tamanho: 2' a 56' (DN50–DN1400, tamanhos maiores sob consulta) Classificação de pressão (padrão): ASME 1500LB Outras classes de pressão: ASME Classe 150–2500, disponível mediante solicitação Tipo de bola: Montado em munhão, corpo de peça única Projeto de vedação: Bloqueio Duplo e Sangramento (DBB) Projeto à prova de fogo: Projetado de acordo com API 607/API 6FA Temperatura operacional: -29℃ a 425℃ (dependendo do material e do assento) Materiais do corpo: WCB；Opcional: LCB, LCC, WC6, WC9, Aço Inoxidável, Duplex, Super Duplex, Ligas de Níquel (a pedido) Materiais do assento: PEEK, PCTFE (KEL-F), Devlon V, assento metálico Finalizar conexão: Flangeado (RF/RTJ) Tipos de operação: Alça, engrenagem helicoidal, elétrica, pneumática Montagem: Montagem direta ISO 5211 disponível Aplicações: Petróleo e Gás, Química e Petroquímica, Geração de Energia, Oleodutos Offshore e Industriais Marca: SLVCN
A válvula esfera montada em munhão de entrada superior classe 1500 SLVCN foi projetada para isolamento confiável em ambientes exigentes e de alta pressão, como petróleo e gás, processamento químico e geração de energia.
Esta válvula possui uma esfera montada em munhão e um sistema de vedação Double Block and Bleed (DBB) para isolamento seguro e controle de pressão da cavidade, mesmo sob altas pressões diferenciais. O design de entrada superior permite fácil inspeção e manutenção em linha, reduzindo significativamente o tempo de inatividade em operações contínuas.
Construída com um corpo WCB fundido de peça única e durável, esta válvula fornece alta integridade estrutural enquanto mantém os custos gerenciáveis para aplicações grandes e de alta pressão. Os principais recursos de segurança incluem design à prova de fogo, proteção antiestática e haste anti-explosão, garantindo operação segura em condições perigosas. Materiais e sistemas de vedação também estão disponíveis para atender aos padrões NACE MR0175 para serviços com gases ácidos.
Principais recursos
✓ Suporte robusto montado em munhão
A estrutura esférica montada no munhão absorve efetivamente as cargas axiais sob alta pressão diferencial, reduzindo o torque operacional e garantindo um desempenho de vedação estável e de longo prazo em serviços críticos.
✓ Vedação da sede energizada por mola
O design da sede com mola fornece vedação confiável durante a partida em baixa pressão e mantém o fechamento hermético sob flutuações de pressão.
✓ Opções de configuração de assento SPE / DPE
Projetos de sede com efeito de pistão único (SPE) e efeito de pistão duplo (DPE) estão disponíveis para atender a diferentes requisitos de segurança e alívio de pressão em aplicações Classe 1500.
✓ Duplo Bloqueio e Sangramento Integrados (DBB)
O design DBB integrado com porta de purga permite o alívio da pressão da cavidade e a verificação on-line da integridade da vedação para isolamento da tubulação de alta pressão.
✓ Projeto à prova de fogo para serviços de hidrocarbonetos
A construção à prova de fogo garante a integridade da vedação durante a exposição ao fogo, atendendo aos requisitos de isolamento de emergência em serviços químicos e de petróleo e gás.
✓ Injeção opcional de selante de emergência
As portas de injeção do selante da sede e da haste estão disponíveis mediante solicitação, permitindo a vedação temporária sob condições operacionais anormais ou de emergência.

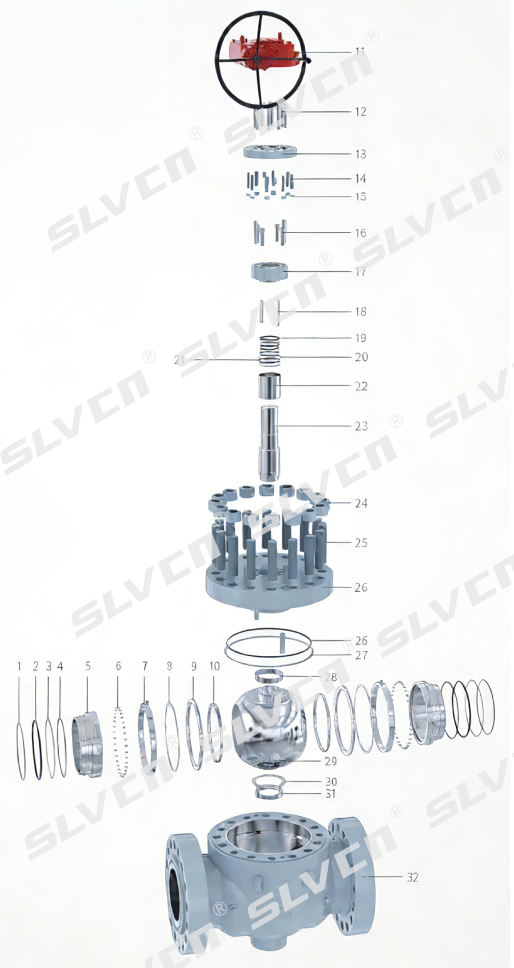

Lista de peças
1
'O'-Anel
9
Anel de ajuste do assento
17
Caixa de embalagem
25
Noz
2
'O'-Anel
10
Seat
18
Chave
26
tampa da válvula
3
Arruela de impulso
11
Engrenagem sem-fim
19
Embalagem
27
'O'-Anel
4
Embalagem
12
Parafuso
20
Junta
28
Junta
5
Retentor de assento
13
Placa de conexão
21
'O'-Anel
29
Bola
6
Primavera
14
Garanhão
22
Rolamento da Haste
30
Arruela de impulso
7
Assento de mola
15
Noz
23
Tronco
31
Rolamento da Haste
8
Arruela de impulso
16
Parafuso
24
Garanhão
32
Corpo
Especificações Técnicas
Dimensões: Classe 1500 - Porto Completo
Tamanho
Furo
Frente a frente
D2 pol./mm
Peso
NPS/DN
B1 pol./mm
B2 pol./mm
RF pol./mm
RTJ pol./mm
BWE pol./mm
Modelo FT lb/kg
2 '
1.94
1.94
14.5
14.63
14.5
8.5
121
50
49
49
368
371
368
216
55
3 '
2.94
2.94
18.5
18.63
18.5
10.5
331
80
74
74
470
473
470
267
150
4 '
3.94
3.94
21.5
21.63
21.5
12.2
606
100
100
100
546
549
546
311
275
6
5.69
5.69
27.75
28
27.75
15.6
1389
150
144
144
705
711
705
396
630
8'
7.56
7.56
32.75
33.13
32.75
19.1
2557
200
192
192
832
841
832
486
1160
10'
9.44
9.44
39
39.38
39
23
3263
250
239
239
991
1000
991
585
1480
12'
11.31
11.31
44.5
45.13
44.5
27.9
4475
300
287
287
1130
1146
1130
709
2030
14'
12.44
12.44
49.5
50.25
49.5
30.1
5842
350
315
315
1257
1276
1257
765
2650
16'
14.19
14.19
54.5
55.38
54.5
33.4
8642
400
360
360
1384
1407
1384
848
3920
18'
16
16
60.5
61.38
60,50*
38.6
11641
450
406
406
1537
1559
1537*
980
5280
20'
17.88
17.88
65.5
66.38
65,50*
40
14551
500
454
454
1664
1686
1664*
1015
6600
24'
21.5
21.5
77,60*
77.63
77,60*
50.9
24251
600
546
546
1972*
1972
1972*
1293
11000
Peso e dimensões para válvulas maiores até 56' disponíveis mediante solicitação. Para mais dimensões, entre em contato conosco.
Dimensões: Classe 1500 - Porto Reduzido
Tamanho
Furo
Frente a frente
D2 pol./mm
Peso
NPS/DN
B1 pol./mm
B2 pol./mm
RF pol./mm
RTJ pol./mm
BWE pol./mm
Modelo FT lb/kg
2'X11/2'
1.94
1.5
14.5
14.63
14.5
8.5
110
50×40
49
38
368
371
368
216
50
3'×2'
2.94
1.94
18.5
18.63
18.5
10.5
212
80×50
74
49
470
473
470
267
96
4'×3'
3.94
2.94
21.5
21.63
21.5
12.2
441
100×80
100
74
546
549
546
311
200
6'X4'
5.69
3.94
27.75
28
27.75
15.6
827
150×100
144
100
705
711
705
396
375
8'×6'
7.56
5.69
32.75
33.13
32.75
19.1
1565
200×150
192
144
832
841
832
486
710
10'X8'
9.44
7.56
39
39.38
39
23.1
2866
250×200
239
192
991
1000
991
586
1300
12'×10'
11.31
9.44
44.5
45.13
44.5
26.6
3527
300×250
287
239
1130
1146
1130
676
1600
14'X10'
12.44
9.44
49.5
50.25
49.5
29.6
4740
350×250
315
239
1257
1276
1257
751
2150
14'X12'
12.44
11.31
49.5
50.25
49.5
29.6
6063
350×300
315
287
1257
1276
1257
751
2750
16'×12'
14.19
11.31
54.5
55.38
54.5
32.5
6945
400×300
360
287
1384
1407
1384
826
3150
20'X16'
17.88
14.19
65.5
66.38
65,50*
38.8
11023
500×400
454
360
1664
1686
1664*
986
5000
24'X20'
21.5
17.88
77,60*
77.63
77,60*
46.1
16314
600×500
546
454
1972*
1972
1972*
1170
7400
Peso e dimensões para válvulas maiores até 56' disponíveis mediante solicitação. Para mais dimensões, entre em contato conosco.
Descrição do produto
A válvula esfera montada em munhão de entrada superior classe 1500 SLVCN foi projetada para isolamento confiável em ambientes exigentes e de alta pressão, como petróleo e gás, processamento químico e geração de energia.
Esta válvula possui uma esfera montada em munhão e um sistema de vedação Double Block and Bleed (DBB) para isolamento seguro e controle de pressão da cavidade, mesmo sob altas pressões diferenciais. O design de entrada superior permite fácil inspeção e manutenção em linha, reduzindo significativamente o tempo de inatividade em operações contínuas.
Construída com um corpo WCB fundido de peça única e durável, esta válvula fornece alta integridade estrutural enquanto mantém os custos gerenciáveis para aplicações grandes e de alta pressão. Os principais recursos de segurança incluem design à prova de fogo, proteção antiestática e haste anti-explosão, garantindo operação segura em condições perigosas. Materiais e sistemas de vedação também estão disponíveis para atender aos padrões NACE MR0175 para serviços com gases ácidos.
Principais recursos
✓ Suporte robusto montado em munhão
A estrutura esférica montada no munhão absorve efetivamente as cargas axiais sob alta pressão diferencial, reduzindo o torque operacional e garantindo um desempenho de vedação estável e de longo prazo em serviços críticos.
✓ Vedação da sede energizada por mola
O design da sede com mola fornece vedação confiável durante a partida em baixa pressão e mantém o fechamento hermético sob flutuações de pressão.
✓ Opções de configuração de assento SPE / DPE
Projetos de sede com efeito de pistão único (SPE) e efeito de pistão duplo (DPE) estão disponíveis para atender a diferentes requisitos de segurança e alívio de pressão em aplicações Classe 1500.
✓ Duplo Bloqueio e Sangramento Integrados (DBB)
O design DBB integrado com porta de purga permite o alívio da pressão da cavidade e a verificação on-line da integridade da vedação para isolamento da tubulação de alta pressão.
✓ Projeto à prova de fogo para serviços de hidrocarbonetos
A construção à prova de fogo garante a integridade da vedação durante a exposição ao fogo, atendendo aos requisitos de isolamento de emergência em serviços químicos e de petróleo e gás.
✓ Injeção opcional de selante de emergência
As portas de injeção do selante da sede e da haste estão disponíveis mediante solicitação, permitindo a vedação temporária sob condições operacionais anormais ou de emergência.
Lista de peças
1
'O'-Anel
9
Anel de ajuste do assento
17
Caixa de embalagem
25
Noz
2
'O'-Anel
10
Seat
18
Chave
26
tampa da válvula
3
Arruela de impulso
11
Engrenagem sem-fim
19
Embalagem
27
'O'-Anel
4
Embalagem
12
Parafuso
20
Junta
28
Junta
5
Retentor de assento
13
Placa de conexão
21
'O'-Anel
29
Bola
6
Primavera
14
Garanhão
22
Rolamento da Haste
30
Arruela de impulso
7
Assento de mola
15
Noz
23
Tronco
31
Rolamento da Haste
8
Arruela de impulso
16
Parafuso
24
Garanhão
32
Corpo
Especificações Técnicas
Dimensões: Classe 1500 - Porto Completo
Tamanho
Furo
Frente a frente
D2 pol./mm
Peso
NPS/DN
B1 pol./mm
B2 pol./mm
RF pol./mm
RTJ pol./mm
BWE pol./mm
Modelo FT lb/kg
2 '
1.94
1.94
14.5
14.63
14.5
8.5
121
50
49
49
368
371
368
216
55
3 '
2.94
2.94
18.5
18.63
18.5
10.5
331
80
74
74
470
473
470
267
150
4 '
3.94
3.94
21.5
21.63
21.5
12.2
606
100
100
100
546
549
546
311
275
6
5.69
5.69
27.75
28
27.75
15.6
1389
150
144
144
705
711
705
396
630
8'
7.56
7.56
32.75
33.13
32.75
19.1
2557
200
192
192
832
841
832
486
1160
10'
9.44
9.44
39
39.38
39
23
3263
250
239
239
991
1000
991
585
1480
12'
11.31
11.31
44.5
45.13
44.5
27.9
4475
300
287
287
1130
1146
1130
709
2030
14'
12.44
12.44
49.5
50.25
49.5
30.1
5842
350
315
315
1257
1276
1257
765
2650
16'
14.19
14.19
54.5
55.38
54.5
33.4
8642
400
360
360
1384
1407
1384
848
3920
18'
16
16
60.5
61.38
60,50*
38.6
11641
450
406
406
1537
1559
1537*
980
5280
20'
17.88
17.88
65.5
66.38
65,50*
40
14551
500
454
454
1664
1686
1664*
1015
6600
24'
21.5
21.5
77,60*
77.63
77,60*
50.9
24251
600
546
546
1972*
1972
1972*
1293
11000
Peso e dimensões para válvulas maiores até 56' disponíveis mediante solicitação. Para mais dimensões, entre em contato conosco.
Dimensões: Classe 1500 - Porto Reduzido
Tamanho
Furo
Frente a frente
D2 pol./mm
Peso
NPS/DN
B1 pol./mm
B2 pol./mm
RF pol./mm
RTJ pol./mm
BWE pol./mm
Modelo FT lb/kg
2'X11/2'
1.94
1.5
14.5
14.63
14.5
8.5
110
50×40
49
38
368
371
368
216
50
3'×2'
2.94
1.94
18.5
18.63
18.5
10.5
212
80×50
74
49
470
473
470
267
96
4'×3'
3.94
2.94
21.5
21.63
21.5
12.2
441
100×80
100
74
546
549
546
311
200
6'X4'
5.69
3.94
27.75
28
27.75
15.6
827
150×100
144
100
705
711
705
396
375
8'×6'
7.56
5.69
32.75
33.13
32.75
19.1
1565
200×150
192
144
832
841
832
486
710
10'X8'
9.44
7.56
39
39.38
39
23.1
2866
250×200
239
192
991
1000
991
586
1300
12'×10'
11.31
9.44
44.5
45.13
44.5
26.6
3527
300×250
287
239
1130
1146
1130
676
1600
14'X10'
12.44
9.44
49.5
50.25
49.5
29.6
4740
350×250
315
239
1257
1276
1257
751
2150
14'X12'
12.44
11.31
49.5
50.25
49.5
29.6
6063
350×300
315
287
1257
1276
1257
751
2750
16'×12'
14.19
11.31
54.5
55.38
54.5
32.5
6945
400×300
360
287
1384
1407
1384
826
3150
20'X16'
17.88
14.19
65.5
66.38
65,50*
38.8
11023
500×400
454
360
1664
1686
1664*
986
5000
24'X20'
21.5
17.88
77,60*
77.63
77,60*
46.1
16314
600×500
546
454
1972*
1972
1972*
1170
7400
Peso e dimensões para válvulas maiores até 56' disponíveis mediante solicitação. Para mais dimensões, entre em contato conosco.
