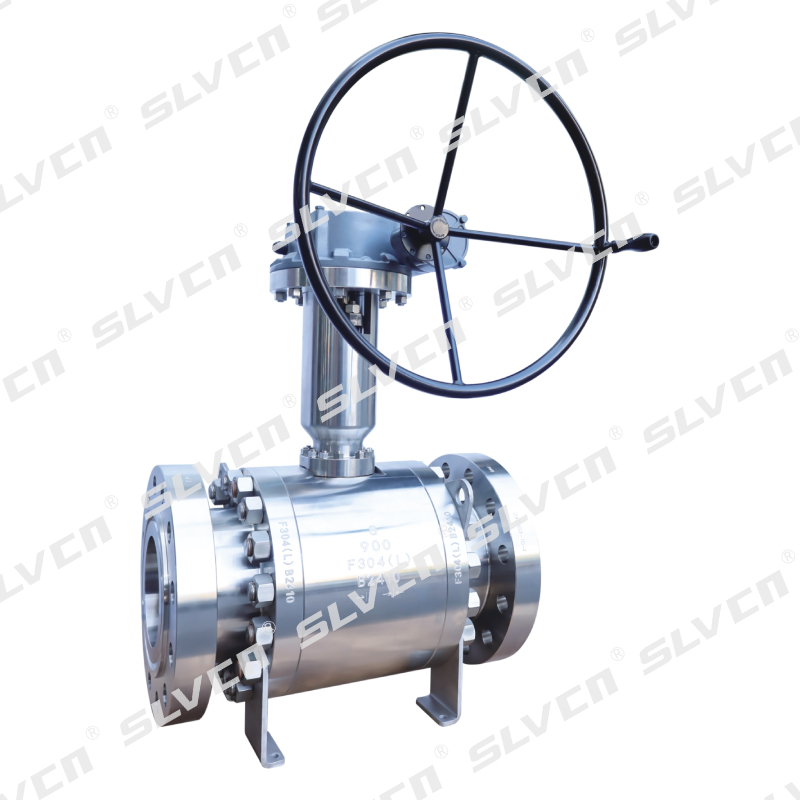

Válvula de esfera criogênica montada em munhão DBB forjada com haste estendida e turbina
Tamanho: 2' a 36' (DN50–DN900) Pressão Nominal: Classe 900 (Classe Opcional 150/300/600/1500/2500) Material do corpo: Aço inoxidável F304 (materiais personalizáveis disponíveis) Assentos: PEEK, PCTFE, PTFE (personalizável) Tipo de bola: Montado em munhão, 2 ~ 3 peças Temperatura operacional: -46°C a +200°C (depende do material) Padrões de projeto: GB/T14925, BS5351, ASME B16.34 Conexão: Flangeado Modo de direção: Alça, engrenagem helicoidal, elétrica, pneumática, hidráulica Marca: SLVCN
A válvula de esfera criogênica montada em munhão DBB forjado SLVCN foi projetada para ambientes de temperatura extremamente baixa e alta pressão. Apresentando um design de haste e turbina estendida, garante operação suave e vedação confiável no transporte de GNL, nitrogênio líquido e oxigênio líquido. Rigorosos testes criogênicos internos garantem o melhor desempenho nas condições mais adversas.
Com mais de 30 anos de experiência, a SLVCN fornece válvulas de alto desempenho confiáveis por indústrias em todo o mundo. Nossos produtos são rigorosamente testados para temperaturas ultrabaixas e altas pressões, garantindo confiabilidade incomparável.
Principais recursos
✓ Dimensões de design seguro e livre de vazamentos
Duplo bloqueio e sangramento (DBB), antiestático, à prova de fogo (API 607), haste anti-explosão e embalagem de baixa emissão fugitiva (ISO 15848) fornecem proteção abrangente para máxima segurança e prevenção de vazamentos.
✓ Desempenho criogênico e confiabilidade de vedação
A sede criogênica PCTFE + a compensação de vedação labial garantem uma vedação estanque e sem vazamentos, mesmo em condições de frio extremo abaixo de -196°C.
✓ Durabilidade comprovada
O tratamento Deep-Cryo para todos os componentes de pressão e uma haste criogênica estendida garantem uma operação confiável em temperaturas tão baixas quanto -46°C, ao mesmo tempo em que resistem ao frio extremo e à alta pressão.
✓ Testes criogênicos internos
Cada válvula é rigorosamente testada em nossas instalações criogênicas internas para garantir um desempenho confiável nos ambientes de baixa temperatura mais exigentes.
✓ Aplicações versáteis
Ideal para fluidos criogênicos como hélio líquido (LHe), hidrogênio líquido (LH₂), GNL, nitrogênio líquido (LN₂) e oxigênio líquido (LOX), bem como tubulações de alto fluxo e grandes tanques de armazenamento.
✓ Opções personalizáveis
Disponível em uma ampla gama de tamanhos e materiais (A350 LF2, A350 LF3, AISI 4130, 4140, A182 F304, F316, F316L, A182 F51, F53, Inconel 625, Incoloy 800, Hastelloy C, etc.) para atender a diversas necessidades industriais.
Lista de peças
1
Corpo Direito
9
Selo labial
17
Chave
25
Almofada de embalagem
33
Rolamento de impulso
2
Noz
10
Retentor de assento
18
Parafuso
26
Bandeja coletora
34
Rolamento da Haste
3
Alfinete
11
Selo labial
19
Garanhão
27
Caixa de embalagem
35
Suporte de munhão
4
Junta
12
Parafuso
20
Noz
28
Noz
36
Corpo
5
Primavera
13
Anel de pressão do assento
21
Garanhão
29
Garanhão
37
Válvula de drenagem
6
Garanhão
14
Seat
22
Glândula
30
Tronco
7
Arruela de impulso
15
Bola
23
Anel de embalagem
31
Arruela de impulso
8
Selo labial
16
Engrenagem sem-fim
24
Embalagem
32
Rolamento da Haste

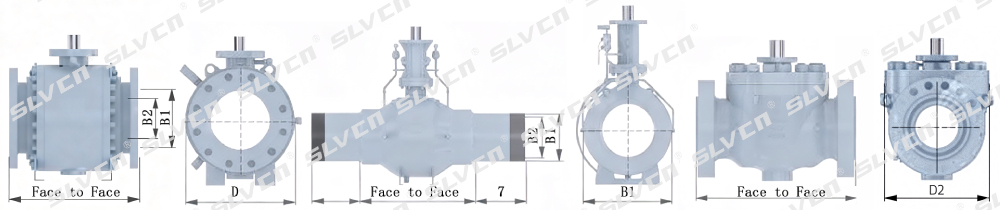

Especificações Técnicas
: Classe 900 - Porta completa
Tamanho
Furo
Frente a frente
D pol/mm
D1 pol./mm
Peso
NPS/DN
B1 pol./mm
B2 pol./mm
RF pol./mm
RT J pol/mm
Modelo FF lb/kg
Modelo FW lb/kg
2 '
1.94
1.94
14.5
14.63
8.5
8.5
137
137
50
49
49
368
371
216
216
62
62
3 '
2.94
2.94
15
15.13
9.5
9.5
205
205
80
74
74
381
384
241
241
93
93
4 '
3.94
3.94
18
18.13
11.5
11.5
337
337
100
100
100
457
460
291
291
153
153
6 '
5.94
5.94
24
24.13
15
15
750
750
150
150
150
610
613
381
381
340
340
8'
7.94
7.94
29
29.13
18.9
18.5
1482
1433
200
201
201
737
740
480
470
672
650
10'
9.94
9.94
33
33.13
21.5
21.5
2061
2017
250
252
252
838
841
546
546
935
915
12'
11.94
11.94
38
38.13
25
24
3098
2976
300
303
303
965
968
635
610
1405
1350
14'
12.69
12.69
40.5
40.88
26.5
25.2
3825
3638
350
322
322
1029
1038
673
640
1735
1650
16'
14.69
14.69
44.5
44.88
29.8
28.5
4985
4630
400
373
373
1130
1140
757
725
2261
2100
18'
16.69
16.69
48
48.5
33.9
31.5
6834
5842
450
423
423
1219
1232
862
800
3100
2650
20'
18.56
18.56
52
52.5
38
36.2
9462
8708
500
471
471
1321
1334
965
920
4292
3950
24'
22.44
22.44
61
61.75
45.9
43.3
16579
15432
600
570
570
1549
1568
1165
1100
7520
7000
Peso e dimensões para válvulas maiores até 36' disponíveis sob consulta
Dimensões: Classe 900 - Porta reduzida
Tamanho
Furo
Frente a frente
D pol/mm
D1 pol./mm
Peso
NPS/DN
B1 pol./mm
B2 pol./mm
RF pol./mm
RTJ pol./mm
Modelo GG lb/kg
Modelo GW lb/kg
2'×11/2'
1.93
1.5
14.5
14.63
8.5
8.5
108
108
50×40
49
38
368
371
216
216
49
49
3'×2'
2.94
1.94
15
15.13
9.5
9.5
150
150
80×50
74
49
381
384
241
241
68
68
4'X3'
3.94
2.94
18
18.13
11.5
11.5
254
254
100×80
100
74
457
460
291
291
115
115
6'×4'
5.94
3.94
24
24.13
15
15
481
481
150×100
150
100
610
613
381
381
218
218
8'×6'
7.94
5.94
29
29.13
18.5
18.5
948
948
200×150
201
150
737
740
471
471
430
430
10'X8'
9.94
7.94
33
33.13
21.5
21.5
1700
1654
250×200
252
201
838
841
546
546
771
750
12'×10'
11.94
9.94
38
38.13
24.1
24.1
2355
2293
300×250
303
252
965
968
611
611
1068
1040
14'×10'
12.69
9.94
40.5
40.88
25.2
25.2
2573
2513
350×250
322
252
1029
1038
641
641
1167
1140
14'×12'
12.69
11.94
40.5
40.88
25.2
25.2
3329
3219
350×300
322
303
1029
1038
641
641
1510
1460
16'×12'
14.69
11.94
44.5
44.88
27.8
27.8
3611
3472
400×300
373
303
1130
1140
706
706
1638
1575
20'X16'
18.56
14.69
52
52.5
33.7
33.7
6614
6283
500×400
471
373
1321
1334
855
855
3000
2850
24'×20'
22.44
18.56
61
61.75
41
41
11422
10472
600×500
570
471
1549
1568
1041
1041
5181
4750
Peso e dimensões para válvulas maiores até 36' disponíveis mediante solicitação
