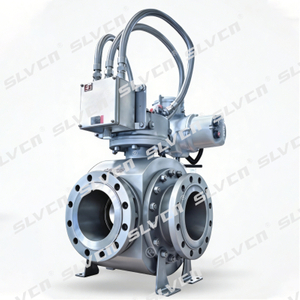

Válvula esférica de entrada superior montada em munhão fixo Scotch Yoke com estrutura DBB
Tipo de válvula: Válvula de esfera montada em munhão de entrada superior Scotch Yoke Classificação de pressão: ASME Classe 600 (Classes de pressão adicionais disponíveis mediante solicitação: Classe 150, 300, 900, 1500, 2500) Faixa de tamanho: 2'–64' (DN50–DN1600); tamanhos maiores disponíveis mediante solicitação Projeto da bola: Munhão montado Construção corporal: Corpo forjado com tampa superior aparafusada para fácil manutenção (Top Entry) Projeto de vedação: Bloqueio Duplo e Sangramento (DBB) Opções de materiais de assento: Assento metálico (padrão), assento macio (para aplicações específicas) Temperatura operacional: -40°C a 550°C (dependendo da seleção do material) Finalizar conexão: RF/RTJ flangeado Operação: Atuador Pneumático Scotch Yoke Interface de montagem: Montagem direta ISO 5211 disponível Materiais: WCB, LCB, LCC, WC6, WC9, Aço Inoxidável, Duplex, Super Duplex, Ligas de Níquel Padrões de projeto: Projetado com base nas diretrizes API 6D, BS 5351, ASME B16.34 Projeto à prova de fogo: Construído de acordo com os princípios de segurança contra incêndio API 607 / API 6FA Direção de vedação: Vedação bidirecional Marca: SLVCN
A válvula de esfera montada em munhão Scotch Yoke Classe 600 SLVCN foi projetada para fechamento seguro e eficiente em sistemas de tubulação de média a alta pressão. A configuração Double Block and Bleed (DBB) fornece isolamento bidirecional confiável, ao mesmo tempo que permite o monitoramento da pressão da cavidade de sangria para verificar a integridade da vedação e aumentar a segurança operacional.
O design de entrada superior permite inspeção e manutenção em linha sem remover a válvula da tubulação, reduzindo significativamente o tempo de inatividade e os custos de manutenção. Equipada com um atuador pneumático Scotch Yoke, a válvula oferece resposta rápida, controle preciso e maior eficiência energética, tornando-a adequada para controle automatizado de processos.
Com uma estrutura de esfera fixa com sede metálica, a válvula oferece excelente durabilidade sob condições de serviço de alta pressão, alta temperatura e abrasivas. É amplamente aplicado em aplicações industriais de petróleo e gás, química e outras aplicações críticas, onde longa vida útil, segurança e eficiência de manutenção são essenciais.
Principais recursos
✓ Monitoramento de cavidades de sangramento em tempo real
Monitoramento visual DBB via manômetro ou porta de descarga, permitindo detecção precoce de vazamentos para operação segura.
✓ Atuador Scotch Yoke com controle de precisão
O design sem zonas mortas garante uma sincronização precisa da válvula, permitindo um controle suave do sistema automatizado.
✓ Design de esfera fixa de baixo torque
A distribuição uniforme da carga reduz o torque operacional em 40%, prolongando a vida útil do atuador e melhorando a eficiência da válvula.
✓ Ampla faixa de temperatura
Suporta temperaturas de -40°C a 550°C, adequado para meios complexos e extremos.
✓ Projeto à prova de fogo para serviços de hidrocarbonetos
A construção à prova de fogo mantém a integridade da vedação durante a exposição ao fogo, atendendo às necessidades de isolamento de emergência para indústrias químicas e de petróleo e gás.

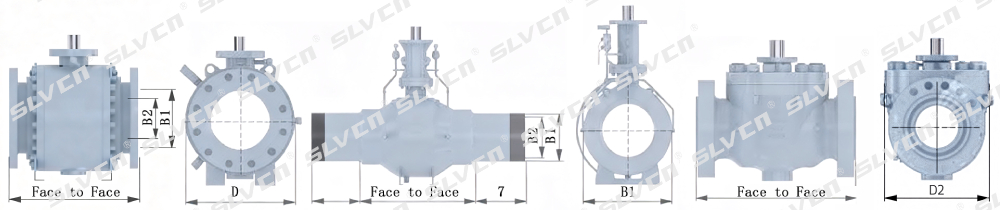

Especificações Técnicas
Dimensões: Classe 600 - Porto Completo
Tamanho
Furo
Modelo / Cara a Cara
D2 pol./mm
Peso
NPS/DN
B1 pol./mm
B2 pol./mm
FT RF pol./mm
FT RTJ pol./mm
FT BWE pol/mm
Modelo FT lb/kg
2 '
1.94
1.94
11.5
11.63
11.5
7.5
132
50
49
49
292
295
292
190
60
3 '
2.94
2.94
14
14.13
14
9.4
287
80
74
74
356
359
356
240
130
4 '
3.94
3.94
17
17.13
17
11.4
529
100
100
100
432
435
432
290
240
6 '
5.94
5.94
22
22.13
22
14.6
628
150
150
150
559
562
559
370
285
8'
7.94
7.94
26
26.13
26
20.5
1235
200
201
201
660
664
660
521
560
10'
9.94
9.94
31
31.13
31
20.1
1852
250
252
252
787
791
787
510
840
12'
11.94
11.94
33
33.13
33
22.6
2028
300
303
303
838
841
838
575
920
14'
13.19
13.19
35
35.13
35
26.4
2602
350
334
334
889
892
889
670
1180
16'
15.19
15.19
39
39.13
39
28
3748
400
385
385
991
994
991
712
1700
18'
17.19
17.19
43
43.13
43
29.8
5291
450
436
436
1092
1095
1092
757
2400
20'
19.19
19.19
47
47.25
47
36.4
6724
500
487
487
1194
1200
1194
925
3050
22'
21.19
21.19
51
51.38
51
37.3
9524
550
538
538
1295
1305
1295
947
4320
24'
23.19
23.19
55
55.38
55
42.5
11751
600
589
589
1397
1407
1397
1080
5330
Peso e dimensões para válvulas maiores até 64' disponíveis mediante solicitação. Para mais dimensões, entre em contato conosco.
Dimensões: Classe 600 - Porto Reduzido
Tamanho
Furo
Modelo / Cara a Cara
D2 pol./mm
Peso
NPS/DN
B1 pol./mm
B2 pol./mm
GT RF pol./mm
GT RTJ pol./mm
GT BWE pol./mm
Modelo GT lb/kg
2'X11/2'
1.94
1.5
11.5
11.63
11.5
6.5
77
50X40
49
38
292
295
292
166
35
3'X2'
2.94
1.94
14
14.13
14
8.3
154
80X50
74
49
356
359
356
211
70
4'X3'
3.94
2.94
17
17.13
17
10.9
309
100X80
100
74
432
435
432
276
140
6'X4'
5.94
3.94
22
22.13
22
14
584
150X100
150
100
559
562
559
356
265
8'X6'
7.94
5.94
26
26.13
26
16.6
750
200X150
201
150
660
664
660
421
340
10'x8'
9.94
7.94
31
31.13
31
20.1
1323
250X200
252
201
787
791
787
511
600
12'X10'
11.94
9.94
33
33.13
33
22.1
1984
300X250
303
252
838
841
838
561
900
14'X10'
13.19
11.94
35
35.13
35
23.9
2535
350X250
334
252
889
892
889
606
1150
14'X12'
13.19
11.94
35
35.13
35
23.9
2756
350X300
334
303
889
892
889
606
1250
16'X12'
15.19
11.94
39
39.13
39
27
3197
400X300
385
303
991
994
991
686
1450
20'X16'
19.19
15.19
47
47.25
47
32.1
4872
500X400
487
385
1194
1200
1194
816
2210
24'X20'
23.19
19.19
55
55.38
55
37
7628
600X500
589
487
1397
1407
1397
941
3460
28'X24'
26.94
23.19
61
61.5
61
AOR
12743
700X600
684
589
1549
1562
1549
1080
5780
30'X24'
28.94
23.19
65
65.5
65
AOR
13779
750X600
735
589
1651
1664
1651
1130
6250
Peso e dimensões para válvulas maiores até 64' disponíveis mediante solicitação. Para mais dimensões, entre em contato conosco.
Descrição do produto
A válvula de esfera montada em munhão Scotch Yoke Classe 600 SLVCN foi projetada para fechamento seguro e eficiente em sistemas de tubulação de média a alta pressão. A configuração Double Block and Bleed (DBB) fornece isolamento bidirecional confiável, ao mesmo tempo que permite o monitoramento da pressão da cavidade de sangria para verificar a integridade da vedação e aumentar a segurança operacional.
O design de entrada superior permite inspeção e manutenção em linha sem remover a válvula da tubulação, reduzindo significativamente o tempo de inatividade e os custos de manutenção. Equipada com um atuador pneumático Scotch Yoke, a válvula oferece resposta rápida, controle preciso e maior eficiência energética, tornando-a adequada para controle automatizado de processos.
Com uma estrutura de esfera fixa com sede metálica, a válvula oferece excelente durabilidade sob condições de serviço de alta pressão, alta temperatura e abrasivas. É amplamente aplicado em aplicações industriais de petróleo e gás, química e outras aplicações críticas, onde longa vida útil, segurança e eficiência de manutenção são essenciais.
Principais recursos
✓ Monitoramento de cavidades de sangramento em tempo real
Monitoramento visual DBB via manômetro ou porta de descarga, permitindo detecção precoce de vazamentos para operação segura.
✓ Atuador Scotch Yoke com controle de precisão
O design sem zonas mortas garante uma sincronização precisa da válvula, permitindo um controle suave do sistema automatizado.
✓ Design de esfera fixa de baixo torque
A distribuição uniforme da carga reduz o torque operacional em 40%, prolongando a vida útil do atuador e melhorando a eficiência da válvula.
✓ Ampla faixa de temperatura
Suporta temperaturas de -40°C a 550°C, adequado para meios complexos e extremos.
✓ Projeto à prova de fogo para serviços de hidrocarbonetos
A construção à prova de fogo mantém a integridade da vedação durante a exposição ao fogo, atendendo às necessidades de isolamento de emergência para indústrias químicas e de petróleo e gás.
Especificações Técnicas
Dimensões: Classe 600 - Porto Completo
Tamanho
Furo
Modelo / Cara a Cara
D2 pol./mm
Peso
NPS/DN
B1 pol./mm
B2 pol./mm
FT RF pol./mm
FT RTJ pol./mm
FT BWE pol/mm
Modelo FT lb/kg
2 '
1.94
1.94
11.5
11.63
11.5
7.5
132
50
49
49
292
295
292
190
60
3 '
2.94
2.94
14
14.13
14
9.4
287
80
74
74
356
359
356
240
130
4 '
3.94
3.94
17
17.13
17
11.4
529
100
100
100
432
435
432
290
240
6 '
5.94
5.94
22
22.13
22
14.6
628
150
150
150
559
562
559
370
285
8'
7.94
7.94
26
26.13
26
20.5
1235
200
201
201
660
664
660
521
560
10'
9.94
9.94
31
31.13
31
20.1
1852
250
252
252
787
791
787
510
840
12'
11.94
11.94
33
33.13
33
22.6
2028
300
303
303
838
841
838
575
920
14'
13.19
13.19
35
35.13
35
26.4
2602
350
334
334
889
892
889
670
1180
16'
15.19
15.19
39
39.13
39
28
3748
400
385
385
991
994
991
712
1700
18'
17.19
17.19
43
43.13
43
29.8
5291
450
436
436
1092
1095
1092
757
2400
20'
19.19
19.19
47
47.25
47
36.4
6724
500
487
487
1194
1200
1194
925
3050
22'
21.19
21.19
51
51.38
51
37.3
9524
550
538
538
1295
1305
1295
947
4320
24'
23.19
23.19
55
55.38
55
42.5
11751
600
589
589
1397
1407
1397
1080
5330
Peso e dimensões para válvulas maiores até 64' disponíveis mediante solicitação. Para mais dimensões, entre em contato conosco.
Dimensões: Classe 600 - Porto Reduzido
Tamanho
Furo
Modelo / Cara a Cara
D2 pol./mm
Peso
NPS/DN
B1 pol./mm
B2 pol./mm
GT RF pol./mm
GT RTJ pol./mm
GT BWE pol./mm
Modelo GT lb/kg
2'X11/2'
1.94
1.5
11.5
11.63
11.5
6.5
77
50X40
49
38
292
295
292
166
35
3'X2'
2.94
1.94
14
14.13
14
8.3
154
80X50
74
49
356
359
356
211
70
4'X3'
3.94
2.94
17
17.13
17
10.9
309
100X80
100
74
432
435
432
276
140
6'X4'
5.94
3.94
22
22.13
22
14
584
150X100
150
100
559
562
559
356
265
8'X6'
7.94
5.94
26
26.13
26
16.6
750
200X150
201
150
660
664
660
421
340
10'x8'
9.94
7.94
31
31.13
31
20.1
1323
250X200
252
201
787
791
787
511
600
12'X10'
11.94
9.94
33
33.13
33
22.1
1984
300X250
303
252
838
841
838
561
900
14'X10'
13.19
11.94
35
35.13
35
23.9
2535
350X250
334
252
889
892
889
606
1150
14'X12'
13.19
11.94
35
35.13
35
23.9
2756
350X300
334
303
889
892
889
606
1250
16'X12'
15.19
11.94
39
39.13
39
27
3197
400X300
385
303
991
994
991
686
1450
20'X16'
19.19
15.19
47
47.25
47
32.1
4872
500X400
487
385
1194
1200
1194
816
2210
24'X20'
23.19
19.19
55
55.38
55
37
7628
600X500
589
487
1397
1407
1397
941
3460
28'X24'
26.94
23.19
61
61.5
61
AOR
12743
700X600
684
589
1549
1562
1549
1080
5780
30'X24'
28.94
23.19
65
65.5
65
AOR
13779
750X600
735
589
1651
1664
1651
1130
6250
Peso e dimensões para válvulas maiores até 64' disponíveis mediante solicitação. Para mais dimensões, entre em contato conosco.
