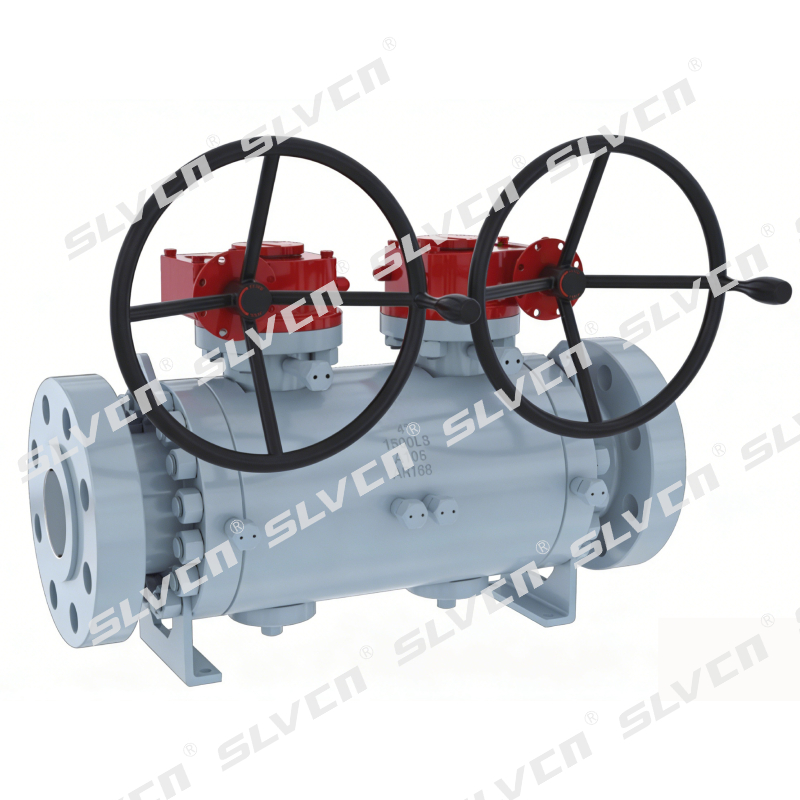

Válvula DBB de esfera dupla Classe 1500 A105 com operação de engrenagem helicoidal
Tamanho: 1'–36' (DN25–DN900, tamanhos maiores sob consulta) Classificação de pressão: Classe 300/600/900/1500/2500 Temperatura operacional: -29°C ~ +425°C (depende do material) Material do corpo: WCB em Aço Forjado, F316 / F316L; Duplex e Super Duplex opcionais Tipo de bola: Bola gêmea montada em munhão Vedação Corporal: Bloqueio Duplo e Sangramento (DBB) Finalizar conexão: Flangeado (RF/RTJ) Operação: Alças manuais duplas com engrenagem helicoidal; Atuação pneumática e elétrica opcional Materiais do assento: PEEK, PCTFE (KEL-F), Devlon V, assento metálico Padrões de projeto: Projetado de acordo com API 6D, BS 5351, ASME B16.34 Projeto à prova de fogo: Projetado de acordo com API 607/API 6FA Segurança aprimorada: Haste antiestática e anti-explosão, design à prova de fogo Marca: SLVCN
A válvula DBB de esfera dupla SLVCN classe 1500 A105 com operação de engrenagem helicoidal foi projetada para tubulações industriais de alta pressão, oferecendo isolamento duplo confiável de bloqueio e sangramento e desempenho livre de vazamentos. Suas esferas duplas montadas em munhão, porta de sangria central e corpo de aço forjado para serviço pesado garantem segurança operacional e durabilidade de longo prazo sob pressão extrema.
A válvula foi projetada com design de haste à prova de fogo, antiestática e à prova de explosão, tornando-a ideal para meios inflamáveis, tóxicos ou perigosos. A operação da engrenagem helicoidal reduz o torque, permitindo que válvulas de grande diâmetro sejam controladas com segurança e eficiência por um único operador.
Amplamente utilizada em aplicações de petróleo e gás, química, petroquímica, geração de energia, offshore e processos industriais, esta válvula de alto desempenho combina vedação de precisão, construção robusta e operação flexível, projetada de acordo com os padrões API 6D, ASME B16.34 e BS 5351, ao mesmo tempo que oferece suporte à automação por meio de montagem direta ISO 5211.
Principais recursos
✓ Verdadeiro bloqueio duplo e isolamento de sangramento
Esferas duplas montadas em munhão com porta de sangria central fornecem isolamento duplo confiável, detecção de vazamento e liberação de pressão para tubulações de alto risco e alta pressão.
✓ Corpo forjado para serviços pesados e suporte de munhão
O corpo em aço forjado A105 com suporte robusto do munhão garante vedação estável, durabilidade em alta pressão e confiabilidade de longo prazo em condições industriais exigentes.
✓ Design de haste à prova de fogo e anti-explosão
Projetado com construção à prova de fogo, proteção antiestática e haste à prova de explosão, oferecendo operação segura em sistemas inflamáveis, perigosos ou de alta pressão.
✓ Operação de engrenagem helicoidal para válvulas grandes
A engrenagem helicoidal integrada reduz significativamente o torque operacional, permitindo a operação segura e controlada por uma única pessoa de válvulas de grande diâmetro.
✓ Controle flexível e pronto para automação
As esferas duplas podem operar de forma independente ou sincronizada, suportando fluxo de linha dupla, desligamento de emergência ou fusão de fluxo, com montagem ISO 5211 para atuação pneumática ou elétrica.

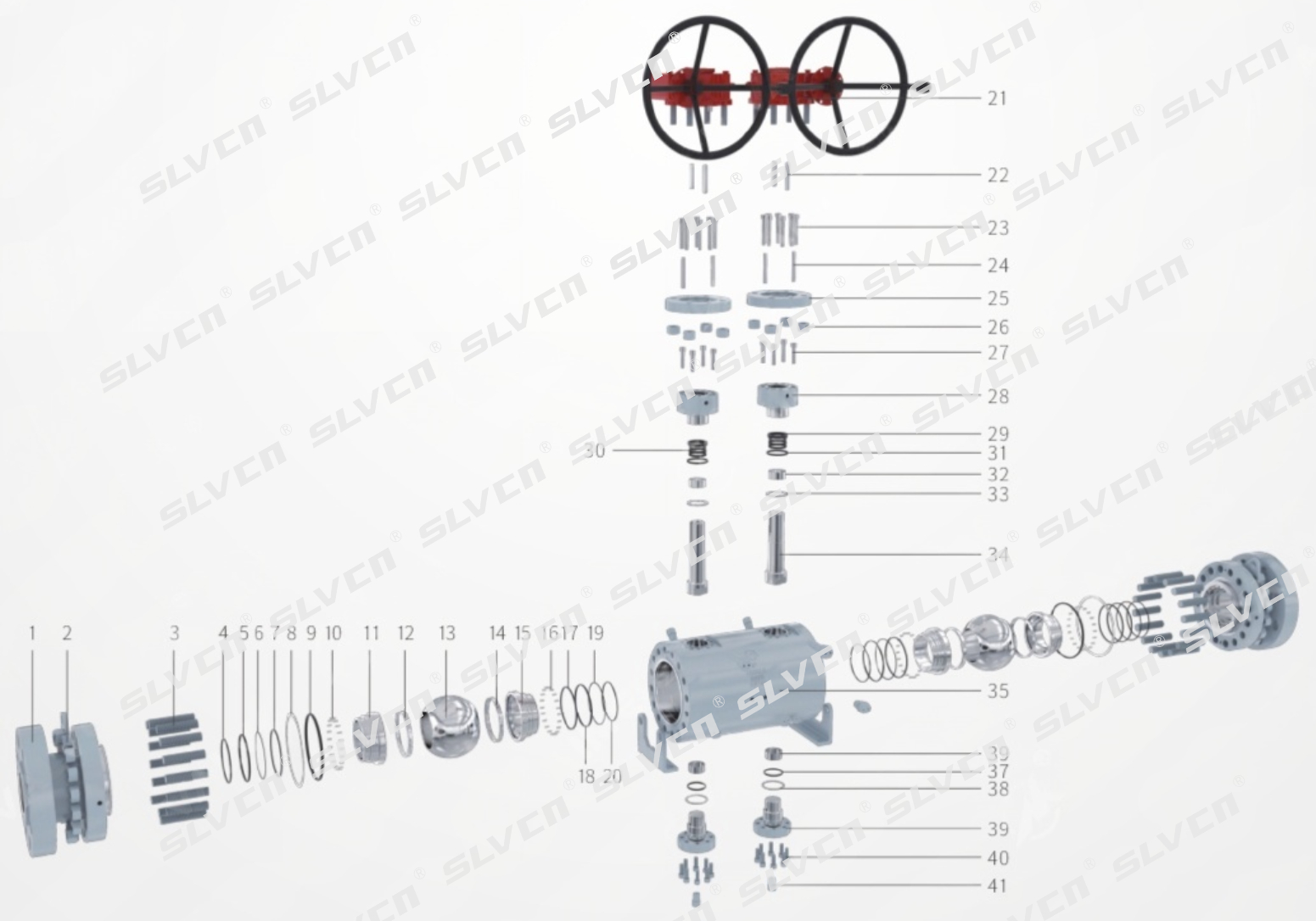

Lista de peças
1
Corpo Direito
8
Junta
15
Retentor de assento
22
Chave
29
Embalagem
36
Rolamento da Haste
2
Noz
9
'O'-Anel
16
Primavera
23
Parafuso
30
'O'-Anel
37
'O'-Anel
3
Garanhão
10
Primavera
17
Embalagem
24
Alfinete
31
Arruela de impulso
38
Junta
4
'O'-Anel
11
Retentor de assento
18
'O'-Anel
25
Placa de conexão
32
Rolamento da Haste
39
Tampa Inferior
5
'O'-Anel
12
Seat
19
Arruela de impulso
26
Noz
33
Arruela de impulso
40
Parafuso
6
Arruela de impulso
13
Bola
20
'O'-Anel
27
Parafuso
34
Tronco
41
Válvula de drenagem
7
Embalagem
14
Seat
21
Engrenagem sem-fim
28
Caixa de embalagem
35
Corpo
Descrição do produto
A válvula DBB de esfera dupla SLVCN classe 1500 A105 com operação de engrenagem helicoidal foi projetada para tubulações industriais de alta pressão, oferecendo isolamento duplo confiável de bloqueio e sangramento e desempenho livre de vazamentos. Suas esferas duplas montadas em munhão, porta de sangria central e corpo de aço forjado para serviço pesado garantem segurança operacional e durabilidade de longo prazo sob pressão extrema.
A válvula foi projetada com design de haste à prova de fogo, antiestática e à prova de explosão, tornando-a ideal para meios inflamáveis, tóxicos ou perigosos. A operação da engrenagem helicoidal reduz o torque, permitindo que válvulas de grande diâmetro sejam controladas com segurança e eficiência por um único operador.
Amplamente utilizada em aplicações de petróleo e gás, química, petroquímica, geração de energia, offshore e processos industriais, esta válvula de alto desempenho combina vedação de precisão, construção robusta e operação flexível, projetada de acordo com os padrões API 6D, ASME B16.34 e BS 5351, ao mesmo tempo que oferece suporte à automação por meio de montagem direta ISO 5211.
Principais recursos
✓ Verdadeiro bloqueio duplo e isolamento de sangramento
Esferas duplas montadas em munhão com porta de sangria central fornecem isolamento duplo confiável, detecção de vazamento e liberação de pressão para tubulações de alto risco e alta pressão.
✓ Corpo forjado para serviços pesados e suporte de munhão
O corpo em aço forjado A105 com suporte robusto do munhão garante vedação estável, durabilidade em alta pressão e confiabilidade de longo prazo em condições industriais exigentes.
✓ Design de haste à prova de fogo e anti-explosão
Projetado com construção à prova de fogo, proteção antiestática e haste à prova de explosão, oferecendo operação segura em sistemas inflamáveis, perigosos ou de alta pressão.
✓ Operação de engrenagem helicoidal para válvulas grandes
A engrenagem helicoidal integrada reduz significativamente o torque operacional, permitindo a operação segura e controlada por uma única pessoa de válvulas de grande diâmetro.
✓ Controle flexível e pronto para automação
As esferas duplas podem operar de forma independente ou sincronizada, suportando fluxo de linha dupla, desligamento de emergência ou fusão de fluxo, com montagem ISO 5211 para atuação pneumática ou elétrica.
