Válvula esfera de alta pressão classe 2500

Tamanho: 2' a 30' (DN50–DN750)

Pressão: Classe 2500 (2500 LB/PN420)
Temperatura operacional:-46°C a 120°C

Método de montagem: Entrada lateral

Tipo de bola: Montado em munhão

Finalizar conexão: Flangeado (RF/RTJ)
Tipos de operação: Alça, engrenagem helicoidal, elétrica, pneumática

Materiais do corpo: A694F52, A694F60, A694F65, A182F6A, A182F316, A182F347, 17-4PH, A182F44, A182 F51, A182 F53, Inconel 625, Incoloy 800, Hastelloy C, ect.
Materiais do assento: PEEK, PCTFE (KEL-F), Devlon V-API, assento rígido

Padrões de design e fabricação: API 6D, BS 5351, MESCSPET7/200, ASME B16.34
Campo de aplicação: Petróleo e Gás, Química e Petroquímica, Geração de Energia, Offshore e Águas Profundas, Aeroespacial e Militar, Tratamento e Abastecimento de Água, Metalúrgica e Mineração, etc.
Marca: SLVCN

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Marca do Produto:
SLVCN

Descrição do produto

Descrição do produto

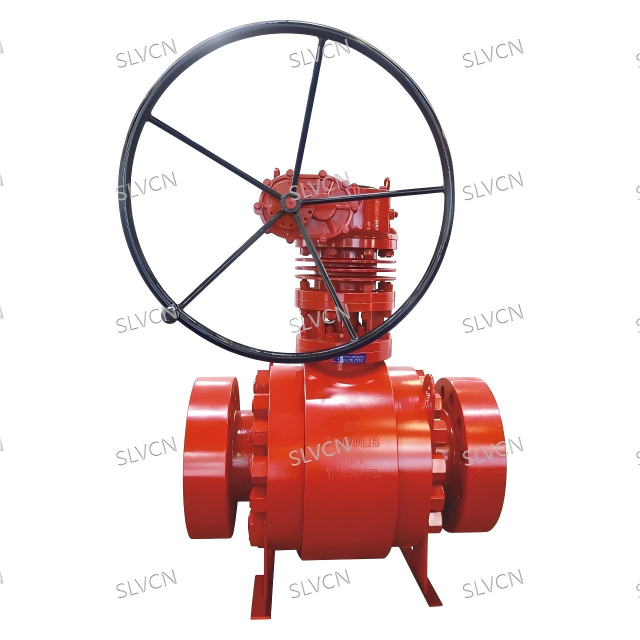

A válvula esfera de alta pressão em aço forjado classe 2500 da SLVCN foi projetada para condições industriais extremas. Apresentando Double Block-and-Bleed (DBB) e um dispositivo de vedação de emergência, garante máxima segurança e prevenção de vazamentos. A haste antiestática, à prova de fogo (API 607), à prova de explosão e a estrutura superior de vedação da sede garantem uma operação confiável e sem vazamentos sob alta pressão. Feito de materiais resistentes à corrosão e opcionalmente de montagem direta ISO 5211, ele suporta acionamento manual, por engrenagem helicoidal, elétrica ou pneumática. Ideal para petróleo e gás, produtos químicos, geração de energia, offshore e águas profundas e outras aplicações exigentes, atendendo aos padrões API 6D e ASME B16.34 Classe 2500 com uma classificação de pressão de PN420/6000 PSIG.

Principais recursos

✓ Segurança máxima e prevenção de vazamentos

Duplo bloqueio e sangramento (DBB), dispositivo de vedação de emergência, antiestático, à prova de fogo (API 607) e haste à prova de explosão garantem operação segura sob condições extremas de alta pressão.

✓ Vedação confiável do assento

A estrutura avançada de vedação da sede oferece desempenho livre de vazamentos sob alta pressão, suportando projetos de vedação simples e dupla para segurança adicional.

✓ Durável e resistente à corrosão

Construído em aço forjado de alta qualidade e ligas resistentes à corrosão, capaz de suportar trincas por tensão de sulfeto e ambientes industriais agressivos.

✓ Integração flexível e fácil

Suporta atuação manual, engrenagem helicoidal, elétrica ou pneumática. A montagem direta ISO 5211 opcional, o dispositivo de travamento ou a extensão da haste garantem fácil instalação e compatibilidade do atuador.

✓ Opções versáteis de portas

Disponível em projetos de passagem total ou passagem reduzida para atender aos requisitos de fluxo do sistema.

✓ Opções personalizáveis

Disponível em uma ampla gama de tamanhos e materiais (A694F52, A694F60, A694F65, A182F6A, A182F316, A182F347, 17-4PH, A182F44, A182 F51, A182 F53, Inconel 625, Incoloy 800, Hastelloy C, ect.) para atender diversas necessidades industriais.

✓ Aplicações Industriais Comprovadas

Ideal para petróleo e gás, química e petroquímica, geração de energia, offshore e águas profundas, aeroespacial e militar e outras aplicações exigentes de alta pressão.

Lista de peças

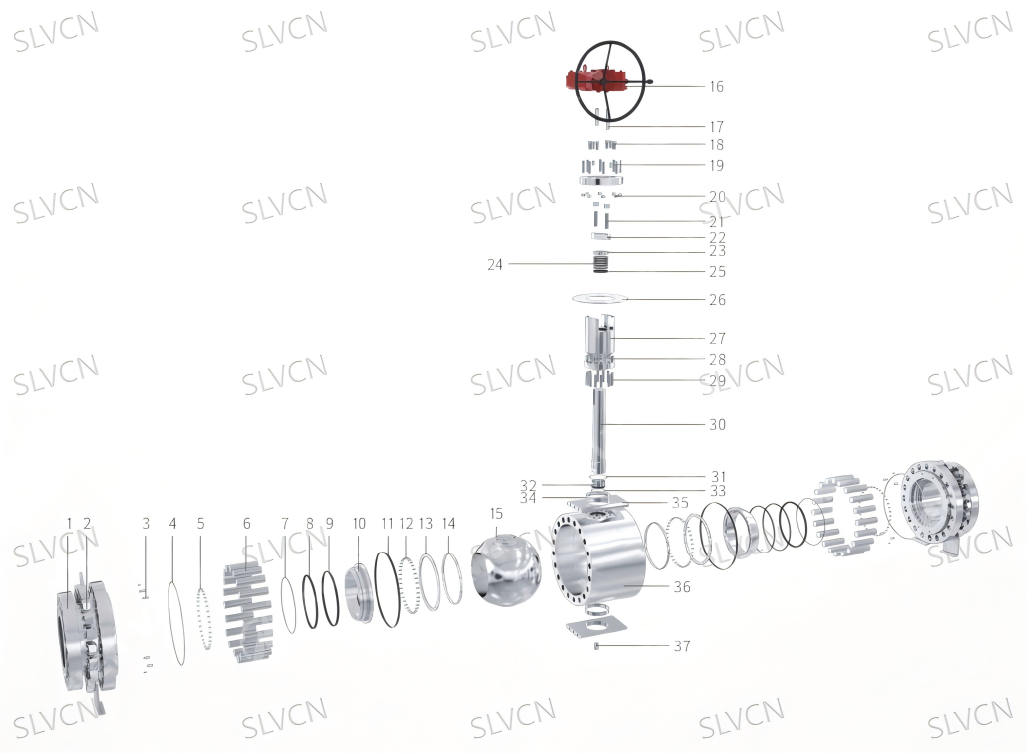

Estrutura da válvula de esfera

1	Corpo Direito	9	Selo labial	17	Chave	25	Almofada de embalagem	33	Rolamento de impulso
2	Noz	10	Retentor de assento	18	Parafuso	26	Bandeja coletora	34	Rolamento da Haste
3	Alfinete	11	Selo labial	19	Garanhão	27	Caixa de embalagem	35	Suporte de munhão
4	Junta	12	Parafuso	20	Noz	28	Noz	36	Corpo
5	Primavera	13	Anel de pressão do assento	21	Garanhão	29	Garanhão	37	Válvula de drenagem
6	Garanhão	14	Seat	22	Glândula	30	Tronco
7	Arruela de impulso	15	Bola	23	Anel de embalagem	31	Arruela de impulso
8	Selo labial	16	Engrenagem sem-fim	24	Embalagem	32	Rolamento da Haste

Especificações Técnicas

Estrutura da válvula de esfera Dimensões: Classe 2500 - Porto Completo

Tamanho	Furo		Frente a frente		D pol/mm	D1 pol./mm	Peso
NPS/DN	B1 pol./mm	B2 pol./mm	RF pol./mm	RTJ pol./mm	D pol/mm	D1 pol./mm	Modelo FF lb/kg	Modelo FW lb/kg
2 '	1.69	1.69	17.75	17.88	9.3	AOR	234	AOR
50	42	42	451	454	236	AOR	106	AOR
3 '	2.44	2.44	22.75	23	12	AOR	525	AOR
80	62	62	578	584	306	AOR	238	AOR
4 '	3.44	3.44	26.5	26.88	14	AOR	844	AOR
100	87	87	673	683	356	AOR	383	AOR
6	5.19	5.19	36	36.5	20.9	AOR	2381	AOR
150	131	131	914	927	530	AOR	1080	AOR
8'	7.06	7.06	40.25	40.88	26.8	AOR	3885	AOR
200	179	179	1022	1038	680	AOR	1762	AOR
10'	8.81	8.81	50	50.88	31.1	AOR	6808	AOR
250	223	223	1270	1292	790	AOR	3088	AOR
12'	10.44	10.44	56	56.88	34.6	AOR	9864	AOR
300	265	265	1422	1445	880	AOR	4474	AOR

Peso e dimensões para válvulas maiores até 30' disponíveis sob consulta

Dimensões: Classe 2500 - Porta reduzida

Tamanho	Furo		Frente a frente		D pol/mm	D1 pol./mm	Peso
NPS/DN	B1 pol./mm	B2 pol./mm	RF pol./mm	RTJ pol./mm	D pol/mm	D1 pol./mm	Modelo GG lb/kg	Modelo GW lb/kg
2'×11/2'	1.69	1.5	17.75	17.88	9.3	AOR	190	AOR
50×40	42	38	451	454	236	AOR	86	AOR
3'×2'	2.44	1.69	22.75	23	12	AOR	335	AOR
80×50	62	42	578	584	306	AOR	152	AOR
4'X3'	3.44	2.44	26.5	26.88	14	AOR	626	AOR
100×80	87	62	673	683	356	AOR	284	AOR
6'X4'	5.19	3.44	36	36.5	19.1	AOR	1307	AOR
150×100	131	87	914	927	486	AOR	593	AOR
8'X6'	7.06	5.19	40.25	40.88	21.7	AOR	2734	AOR
200×150	179	131	1022	1038	551	AOR	1240	AOR
10'X8'	8.81	7.06	50	50.88	26.8	AOR	4943	AOR
250×200	223	179	1270	1292	680	AOR	2242	AOR
12'×10'	10.44	8.81	56	56.88	31.1	AOR	7734	AOR
300×250	265	223	1422	1445	790	AOR	3508	AOR
