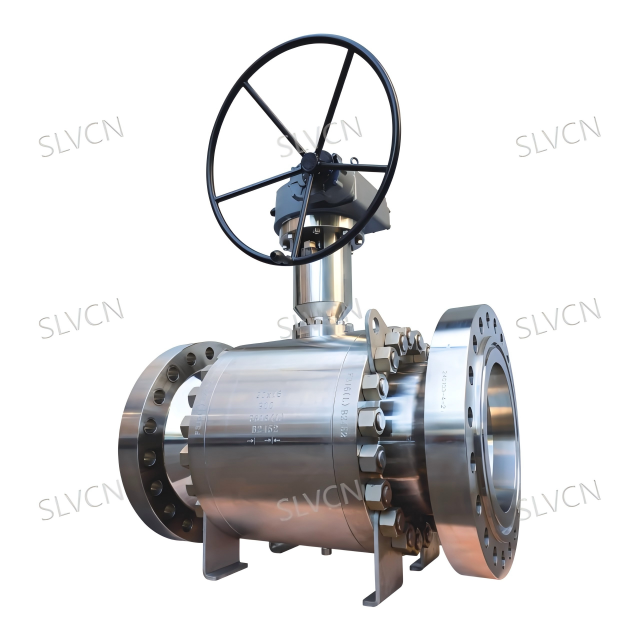

Válvula de esfera de temperatura ultrabaixa de porta reduzida classe 900

Tamanho: 2'a 56' (DN50~DN1400)

Pressão Nominal: Classe 900 (Classe Opcional 150/300/600/1500/2500)
Temperatura operacional:≥-196℃

Método de montagem: Entrada lateral

Tipo de bola: Montado em munhão

Material do corpo: A350 LF2, A350 LF3, AISI 4130, AISI 4140, A182 F304, A182 F316, A182 F316L, A182 F51 (S32205), A182 F53 (S32750), Inconel 625, Incoloy 800, Hastelloy C-276, etc.
Assentos: PEEK, PCTFE (KEL-F), Devlon V-API, PTFE

Padrões de projeto: GB/T14925, BS5351, MESCSPET7/200, ASMEB16.34

Conexão: Flangeado
Modo de direção: Alça, engrenagem helicoidal, elétrica, pneumática, hidráulica
Campo de aplicação: LHe, LH₂, GNL, LN₂, LOX, LCO₂, etc.
Marca: SLVCN

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Marca do Produto:
SLVCN

Descrição do produto

Descrição do produto

Nossa válvula esfera forjada de temperatura ultrabaixa Classe 900 foi projetada para aplicações criogênicas extremas e de alta pressão, fornecendo fechamento confiável em tubulações, estações de compressão, offshore, onshore, subaquático e outros ambientes de temperatura ultrabaixa.

Principais recursos

✓ Segurança e design livre de vazamentos

Duplo bloqueio e sangramento (DBB), antiestático, à prova de fogo (API 607), haste anti-explosão e embalagem de baixa emissão fugitiva (ISO 15848) fornecem proteção abrangente para máxima segurança e prevenção de vazamentos.

✓ Desempenho criogênico e confiabilidade de vedação

A sede criogênica PCTFE + a compensação de vedação labial garantem uma vedação estanque e sem vazamentos, mesmo em condições de frio extremo abaixo de -196°C.

✓ Durabilidade comprovada

O tratamento Deep-Cryo para todos os componentes de pressão e uma haste criogênica estendida garantem uma operação confiável em temperaturas tão baixas quanto -46°C, ao mesmo tempo em que resistem ao frio extremo e à alta pressão.

✓ Testes criogênicos internos

Cada válvula é rigorosamente testada em nossas instalações criogênicas internas para garantir um desempenho confiável nos ambientes de baixa temperatura mais exigentes.

✓ Aplicações versáteis

Ideal para fluidos criogênicos como hélio líquido (LHe), hidrogênio líquido (LH₂), GNL, nitrogênio líquido (LN₂) e oxigênio líquido (LOX), bem como tubulações de alto fluxo e grandes tanques de armazenamento.

✓ Opções personalizáveis

Disponível em uma ampla gama de tamanhos e materiais (A350 LF2, A350 LF3, AISI 4130, 4140, A182 F304, F316, F316L, A182 F51, F53, Inconel 625, Incoloy 800, Hastelloy C, etc.) para atender a diversas necessidades industriais.

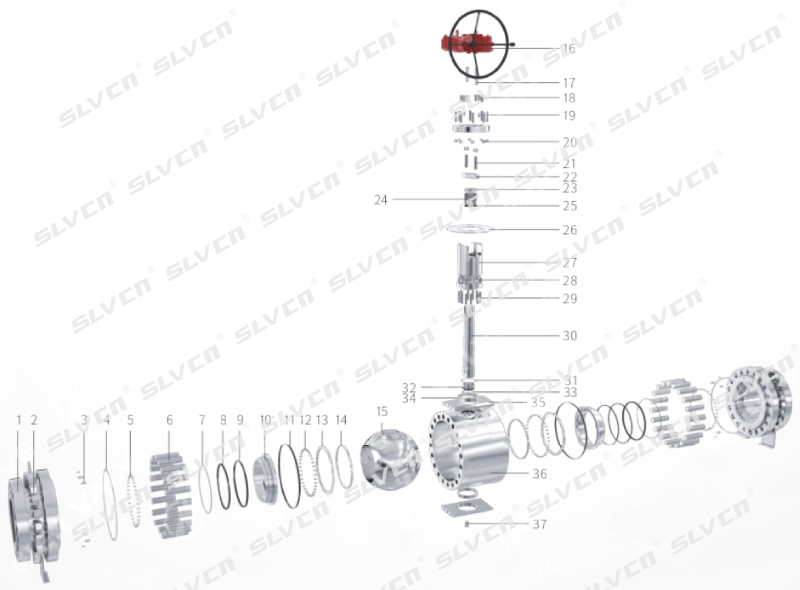

Lista de peças

Classe900

1	Corpo Direito	9	Selo labial	17	Chave	25	Almofada de embalagem	33	Rolamento de impulso
2	Noz	10	Retentor de assento	18	Parafuso	26	Bandeja coletora	34	Rolamento da Haste
3	Alfinete	11	Selo labial	19	Garanhão	27	Caixa de embalagem	35	Suporte de munhão
4	Junta	12	Parafuso	20	Noz	28	Noz	36	Corpo
5	Primavera	13	Anel de pressão do assento	21	Garanhão	29	Garanhão	37	Válvula de drenagem
6	Garanhão	14	Seat	22	Glândula	30	Tronco
7	Arruela de impulso	15	Bola	23	Anel de embalagem	31	Arruela de impulso
8	Selo labial	16	Engrenagem sem-fim	24	Embalagem	32	Rolamento da Haste

Especificações Técnicas

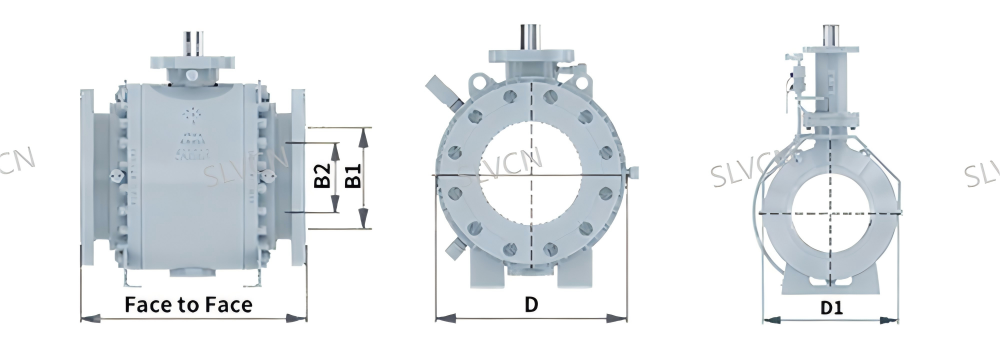

Estrutura da válvula de esfera Dimensões: Classe 900 - Porto Reduzido

Tamanho	Furo		Frente a frente		D pol/mm	D1 pol./mm	Peso
NPS/DN	B1 pol./mm	B2 pol./mm	RF pol./mm	RTJ pol./mm	D pol/mm	D1 pol./mm	Modelo GG lb/kg	Modelo GW lb/kg
2'×11/2'	1.93	1.5	14.5	14.63	8.5	8.5	108	108
50×40	49	38	368	371	216	216	49	49
3'×2'	2.94	1.94	15	15.13	9.5	9.5	150	150
80×50	74	49	381	384	241	241	68	68
4'X3'	3.94	2.94	18	18.13	11.5	11.5	254	254
100×80	100	74	457	460	291	291	115	115
6'×4'	5.94	3.94	24	24.13	15	15	481	481
150×100	150	100	610	613	381	381	218	218
8'×6'	7.94	5.94	29	29.13	18.5	18.5	948	948
200×150	201	150	737	740	471	471	430	430
10'X8'	9.94	7.94	33	33.13	21.5	21.5	1700	1654
250×200	252	201	838	841	546	546	771	750
12'×10'	11.94	9.94	38	38.13	24.1	24.1	2355	2293
300×250	303	252	965	968	611	611	1068	1040
14'×10'	12.69	9.94	40.5	40.88	25.2	25.2	2573	2513
350×250	322	252	1029	1038	641	641	1167	1140
14'×12'	12.69	11.94	40.5	40.88	25.2	25.2	3329	3219
350×300	322	303	1029	1038	641	641	1510	1460
16'×12'	14.69	11.94	44.5	44.88	27.8	27.8	3611	3472
400×300	373	303	1130	1140	706	706	1638	1575
20'X16'	18.56	14.69	52	52.5	33.7	33.7	6614	6283
500×400	471	373	1321	1334	855	855	3000	2850
24'×20'	22.44	18.56	61	61.75	41	41	11422	10472
600×500	570	471	1549	1568	1041	1041	5181	4750
